随着人们对安全生产、安全生活预警的重视度不断提高，各行业对相关领域振动监测的需求越来越迫切。振动监测运用领域非常广泛，涵盖社会生产、生活的方方面面，其常见场景有：

（1）桥梁大坝公路隧道振动在线监测

（2）地铁高铁等振动在线监测

（3）施工强夯打桩等振动在线监测

（4）大型设备运输在线振动监测

（5）工业输油管道在线振动监测

（6）机械设备振动在线监测

（7）大型工业建筑在线震动监测

（8）其他振动监测场景

2. 振动监测执行标准

根据振动监测所涉及的具体领域而选择不同规范标准。

如：

标准规范：爆破安全规程                         标准编号：GB6722-2014

标准规范：中国地震烈度表                      标准编号：GB/T 17742-2020

标准规范：铁路工程爆破振动安全技术规程  标准编号：TB 10313-2019

标准规范：建筑工程容许振动标准              标准编号：GB 50868-2013

标准规范：古建筑防工业振动技术规范        标准编号：GB/T 50452-2008

3. 振动监测系统配套产品

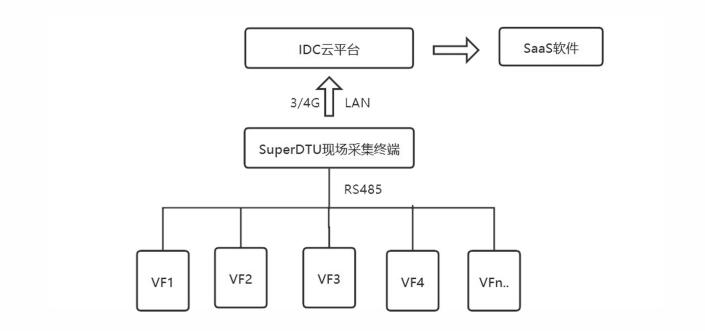

4. 拓扑示意图

5. 振动监测系统优势

1. 自动化监测: 24小时实时监测，无需人工现场采集数据，提高了工作效率。
2. 能够提供给用户精确的监测数据，让用户对监测的整体运行情况作出整体了解。
3. 符合振动监测系统使用要求，严格按照在线监测实施方案规范进行。
4. 采集数据真实、准确。能够完整上传相关资料。
5. 报表推送: 监测结果实时显示发布，支持定制可将监测数据推送给用户。
6. 报警预警: 通过客户端或者短信及时预警敏感数据，及时了解监测对象的安全状况。
7. 多种终端查询方式: 支持手机、ipad、 PC等不同终端查询方式。

随着人们对安全生产、安全生活预警的重视度不断提高，各行业对相关领域振动监测的需求越来越迫切。振动监测运用领域非常广泛，涵盖社会生产、生活的方方面面，其常见场景有：

（1）桥梁大坝公路隧道振动在线监测

（2）地铁高铁等振动在线监测

（3）施工强夯打桩等振动在线监测

（4）大型玻璃幕墙振动监测

（5）工业输油管道在线振动监测

（6）机械设备振动在线监测

（7）大型工业建筑在线震动监测

（8）其他振动监测场景

2. 振动监测执行标准

视振动监测所涉及的具体领域而不同。

3. 振动监测系统配套产品

4. 拓扑示意

5. 振动监测系统优势

1. 自动化监测: 24小时实时监测，无需人工现场采集数据，提高了工作效率。
2. 能够提供给用户精确的监测数据，让用户对监测的整体运行情况作出整体了解。
3. 符合振动监测系统使用要求，严格按照在线监测实施方案规范进行。
4. 采集数据真实、准确。能够完整上传相关资料。
5. 报表推送: 监测结果实时显示发布，定期将监测报表推送给用户。
6. 结构趋势分析: 通过丰富的数据等计算结果进行对比，可以得出实际状态变化发展趋势，了解监测对象的安全状况。
7. 多种终端查询方式: 支持手机、ipad、 PC等不同终端查询方式。

服务内容：中科测控提供测振仪代送第三方权威计量机构检校准/检定服务。

检定机构：中国测试技术研究院/四川航天计量检测研究院

检定周期：收到仪器5个工作日内

检定费用：第三方计量机构收取

证书周期：壹年

服务流程：用户通过快递或自行上门方式提供仪器，我司收到仪器完成校准维护后送至第三方检定机构，完成检定后将仪器、证书及费用票据寄回用户指定地址。

2.产品升级

升级信息：中科测控会将最新的升级信息以网站公告、短信或邮件的形式发给用户，用户根据发布的升级内容和办法自愿参与。当设备出现设计缺陷影响使用时公司提供替用设备供用户使用直到升级完成。

升级描述：仪器设备升级免费运输费用由用户承担，软件提供相关软件升级或安装包。部分升级可远程完成。用户为自愿参与，升级周期为5个工作日。

软件升级：客户自行通过官方下载最新客户端软件或联系售后提供相应更新包。

联系电话：028-85238246

3.维修校准

①  公司所有产品在正常使用下发生质量问题，一律实行贰年期内免费维修（不含耗材）。

②  返修设备由用户将有问题的产品附上简要现象说明和邮寄信息，寄回公司(邮费由用户承担)，在收到返修产品后五个工作日内将修好的产品寄回用户方(邮费由公司承担)。

③  两年以上的产品，公司将收取所换器件费和少量的工时费、发运费。

④  对在质保期内、由于非正常使用损坏的产品，按第三条款处理。

⑤  仪器和传感器在使用两年以上，用户需要重新标定和校准参数的，公司免费校准，需用户自行承担来回运费，如需出具相关检测报告可能会适当收取相关费用。

4.以下情况不在免费保修范围：

①  返修仪器出现设备浸水、元器件缺损；

② 人为造成的仪器损坏，包括烧芯片、PVC板、液晶屏损坏等；

③  超过三包有效期的；

④  未经授权，擅自对仪器维修或改动；

⑤  曾因错误操作、疏忽使用、意外事故或其它不可抵抗力而引起的损坏；

⑥  不按照说明书上的安装示意安装而造成损坏。

中科测控的发展轨迹及荣誉

1982年：上世纪八十年代初，中科院成都科学仪器研制中心就在国内率先推出了以高速模数转换技术为核心的“波形存储器”。

1998年：推出2850爆破测振仪（第一代爆破测振仪），早期首款爆破测振仪。

2003年：推出3850爆破测振仪（第二代爆破测振仪），可连续记录并储存8段数据。

2006年：在原中科院成都科学仪器研制中心基础上成立成都中科测控有限公司。

2007年：推出4850爆破测振仪（第三代爆破测振仪），2008年7月经四川省科技厅专家鉴为当前“国内领先的科技创新产品”。

2008年：国内率先推出了以频响为1Hz-300Hz的三维低频宽带振速传感器为一次仪表的三维一体与三矢合成爆破振动系统。

2008年07月：四川省科技厅组织专家进行科技成果鉴定为“总体处于国内领先水平”。

2008年11月：获中华人民共和国计量器具生产许可证（CMC证书），TC4850仪器具有计量传递与测试的合法性。

2009年12月：中科测控获成都市科技局“科技创新奖”

2010年08月：中科测控获中国工程爆破协会“科学技术奖”

2011年04月：推出4850N网络测振仪（无线网络测振仪），用户在全球任何地方上网读取下载测试数据，和控制操作振动现场仪器，真正实现遥测、遥控在线监测。

2011年08月：经美国微软严格技术测试认定该产品与windows系统达到100%兼容从而使整个测试系统达到前所未有的稳定，特授予微软公司WHQL（硬件质量）认证。

2012年06月：经中国测试技术研究院，国家基准振动台严格测试，1Hz~3KHz测试达标。

2015年10月：随着4G信号网络全面商用覆盖，4850N网络测振仪在原3G网络的基础上升级内置模块实现4G全网通。

2016年03月：微振加速度传感器上线，针对大型建筑物监测的桥梁振动监测仪上线。

2016年04月：6850一体化网络测振仪，首款加速度/速度传感器一体化同时监测。

2017年09月：上线手机客户端App软件，支持4850N、6850，实现移动化控制监测。

2018年01月：6850升级款6850N上线，一体化无线网络测振仪集成云平台 4G全网通，wifi，GPS定位。

2019年05月：通用平台软件上线，实现更强大功能，平台化软件兼容本公司所有设备，数据处理分析更方便。

2020年11月：新版仪器上线，行业首次实现6通道采集仪（同时带2支三向传感器），底层框架平台统一，硬件配置升级，可测数据更精确，可由单机版定制化升级网络版。

三十年来中科测控所研制产品经过不断地改进与创新现已成为动态测试各专业领域的的专用工具，近六年来中科测控公司针对工程爆破测振从2850型、3850型、4850型再到6850型，先后推出了一代又一代性能更强、质量更可靠、使用更方便的新产品。

成都中科测控有限公司

• Zhongke (Chengdu) Instruments Co., Ltd.

》》》产品及服务

常规爆破振动测试：TC-3850/TC-4850型爆破测振仪；

远程网络化在线振动监测：TC-4850N网络测振仪、6850网络测振仪（一体化）；

运输过程振动冲击记录：TCT-1/TCT-2运输测振仪（冲击记录仪）；

微振动监测：配套微震传感器测试桥梁大坝物探等领域；

各类传感器：单向/三向速度传感器、三向加速度传感器、空气（水下）冲击波传感器、噪音声压传感器……

公司专注地服务于全国各大专院校、科研院所及各工程施工监理单位。产品涉及工程爆破、采矿、强夯打桩、轨道交通、桥梁大坝、石油物探、运输振动、环境振动、噪音振动、冲击波测试等多个领域。中科测控在国内外已拥有数千家用户，竭诚为新老顾客提供一流的产品及售后服务。

成都中科测控有限公司

Zhongke (Chengdu) Instruments Co., Ltd.

个别飞石最小安全距离

爆破地震安全距离计算方法举例
某矿山为石灰岩，硬度ｆ＝6-8，薄层，解理层理较发育。分析认为属于中硬岩石。因此系数选取如下，Ｋ选200；ａ选1．65该次爆破一次最大分段装药量为200ｋｇ。求地震安全距离Ｒ（该区域危险房屋地震安全速度为2ｃｍ／ｓ）。
将以上参数代入撒到夫斯基回归公式（V=K(Q1/3/R)a）计算，结论：地震安全距离为98．28米以外。备注：k,a值有条件可通过实验测量数据后计算得出，无实验条件可以根据爆破安全规程给出的区间取值。

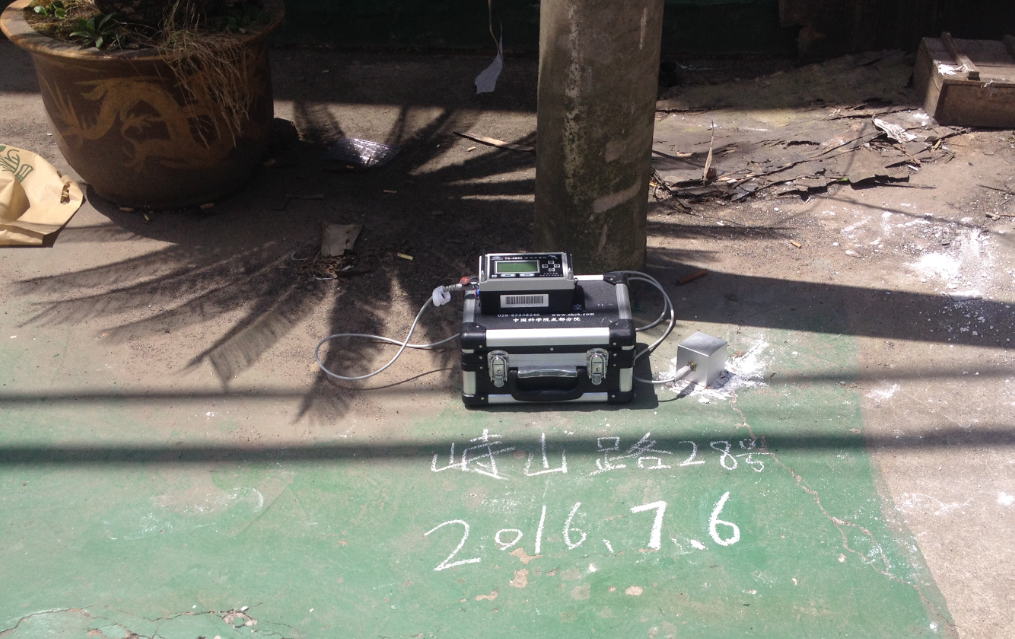

2  应根据测点的布置情况对测点及其传感器进行统一编号，并使传感器方向与所测量的振动方向一致（径向与切向），每一测点（径向与切向）的传感器安装夹角应用地质罗盘测定，误差±3°以内，传感器需保持水平应用水平尺测试，误差±3°以内。

3  在介质表面安装传感器时，应使传感器与被测介质形成刚性连接或紧密连接。

4  在介质内部安装传感器时，应使充填材料与被测介质的声阻抗相一致。

5  在软土介质挖坑填埋安装时，填埋深度为传感器3倍直径以上。

6  所有测点位置应测出三维坐标，确定测点至爆源的空间距离。

 7   水下冲击波安装方式示意图，水下冲击波安装深度为水深1/3处，按照测试方案一布置，或者按照测试方式二水面下每5米安装一支。

8、TCS-B3三向速度传感器底座尺寸图

测点布置应考虑测点位置的安全性，必要时可采取保护措施。对于必须取得数据的重要测点，可布设多个对比测试点。爆破振动监测点的布置应避开沟槽、地形突变和人工改造的位置，且应尽量选择同一原状土层或基岩位置。

回归分析时测点布置应符合下列原则

同次爆破监测点不应少于6个，按对数距离排列，特殊要求的测点可适当调整位置或加补测点。以爆区几何中心作为爆源中心，径向向外排列，在爆破振动影响范围内布置测点。监测点的布置应避开沟槽、地形突变和人工改造的位置，且应尽量选择同一原状土层或基岩位置。

拆除及城镇爆破时测点布置应符合下列原则

监测点应布置在被测对象距爆区最近一侧的地基表面上或特定的部位，其他爆破振动监测应根据工程要求、地质条件、爆破类型及委托单位要求确定监测点。高耸建（构）筑物拆除爆破的振动监测点还应考虑下坐振动、塌落振动、爆破药量进行布置。

 处于复杂环境的爆破工程应对以下保护对象进行爆破振动监测

爆区1000m范围内的国家一、二级文物或特别重要的建(构)筑物、设施。
爆区500m范围内的国家三级文物、风景名胜区、重要的建(构)筑物、设施。

爆区300m范围内的省级文物、医院、学校、居民楼、办公楼等重要保护对象。

隧道与硐室爆破安全监测的监测断面及测点布置应符合下列原则

1  隧道开挖掘进与硐室开挖爆破应布置1个~2个监测断面，且每个监测断面不应少于3个监测点，监测点布置在边墙或顶板上，最近测点宜布置在距爆破区域边缘10米范围内；

2  隧道或硐室间距小于1.5倍平均洞径的相邻洞爆破时，应在非爆破的邻洞布置2个~3个监测断面，每个监测断面不应少于3个测点，最近测点宜布置在距爆区最近的洞壁上且距底板1/3洞高处，需要时还应进行本洞爆破振动监测点；

3  当地质条件有较大变化时应增加监测断面及频率，特殊的或有病害的隧道或硐室，监测点的布置方案应进行专家认证后确定；

4  浅埋隧道掘进除满足1-3条外，还应在地表一定范围内按要求进行实测场地爆破振动衰减规律。

2.106城市道路、桥梁及轨道交通爆破安全监测点布置应符合下列原则：

1  应在道路迎爆侧路肩处布置1个~3个测点；

2  应在桥梁迎爆侧桥墩顶部布置1个~3个测点；

3  应在轨道交通结构重点部位布置监测点，并应在爆破安全评估和爆破设计审查后确定；

精密仪器和设备爆破安全监测点布置应符合下列原则

1  应在基础或者设备的构件上布置振动监测点，测点数根据实际需要设置；

2  对于受地震惯性力控制的精密仪器、仪表等特殊保护对象，还应进行质点振动加速度监测，测点数根据实际需要设置。

管线爆破安全监测点布置应符合下列原则

1  周边管线监测点的埋设形式和位置应根据周边管线的重要性、修建年代、类型、材质、管径、接口形式、埋设方式、使用状况，以及与工程的空间位置等综合确定；

2  宜在周边管线的节点、转角点、位移变化敏感或预测变形较大的部位布置1个-3个测点，且宜在管线所在地基、基础或管架上直接布置；

3  周边管线密集、种类繁多时，应对重要的、抗变形能力差的、容易渗漏或破坏的管线进行重点监测。

2.109铁路及公路工程爆破监测点布置应符合下列原则：

车站、边坡布置1~2个;隧洞进出口、桥梁桥墩顶部等布置1个;一般道路高边坡长度小于1000m的布置1个，大于1000m的每千米布置1个。

建（构）筑物爆破安全监测点布置应有针对性地选取有代表性的位置及能反映监测对象的实际状态，且应遵循以下原则

1  选取离爆区最近的建（构）筑物处布置振动测点，在靠近爆源一侧建（构）筑物的外部地基表面、基础底板主要承重外墙底部布置1个~3个测点；

2  选取争议最大处布置振动测点；

3  在重要的建（构）筑物处布置振动测点，长度大于10m的建（构）筑物沿水平方向每隔10米布置1个测点；

4  在爆破振动较强的代表性位置布置测点；

5  可能发生纠纷的居民房、较为敏感的建（构）筑物、年久失修抗震能力较弱的建（构）筑物应补充振动测点。

6  进行不同高度的振动监测时，应从基础到顶部不同高度上分别布设质点振动速度测点，高于四层（≈12米）的建（构）筑物，应每隔四层和在顶层布置1个~2个测点；

临近铁路爆破施工及临近 其他保护物的铁路工程爆破施工开展应遵循以下原则

1   爆破点至铁路或其他保护物的距离S≤100米，铁路段在靠近爆源一侧布置3个测点，与爆心同一断面一个测点，此测点前后延伸20米各一个，保护物应测必测，每次爆破必测。以爆破允许值的85%作为预警值。

2   爆破点至铁路或其他保护物的距离100米＜S≤300米，应由爆破振动实测数据回归分析，核算最大单段装药量，后续爆破单段药量和总药量不超过爆破测试的安全限量。

3   爆破点至铁路或其他保护物的距离300米＜S≤1000米，爆破初始测试不少于1次，铁路段在靠近爆源一侧布置3个测点，与爆心同一断面一个测点，此测点前后延伸20米各一个，爆破初始保护物应测必测1次以上，后续爆破单段药量和总药量不超过爆破测试的安全限量。

针对矿山边坡振动自动化监测需要，中科测控推出矿山边坡在线振动监测预警一站式解决方案，基于边缘计算技术、微功耗技术、物联网技术、云计算技术等新兴技术实现对矿区振动实时监测，保障矿区安全。

为有效防范矿山重特大事故发生，国家矿山安全监察局发布了关于开展露天矿山安全生产专项整治的通知，规定矿山企业需制定并实施保证边坡稳定的安全技术措施，露天矿山边坡高度超过200m的，应建设边坡稳定在线监测系统，防止发生滑坡和泥石流，建立紧急撤离预警系统，保证预警信息迅速传递到每个受威胁人员。

在线振动监测预警系统实现对监测数据的实时采集、传输、计算、分析，实时掌握边坡整体的安全状态及发展趋势，为矿山企业提供便捷、高效的项目安全管理手段，提升露天矿山安全运行保障水平。

评估依据爆破安全评估除依据相关法律、法规、行政规章、技术标准外，还应依据以下文件:

评估内容爆破安全评估的内容应包括:

• 爆破作业单位的资质是否符合规定；

• 爆破作业人员的资格是否符合规定;

• 爆破作业岗位设置及其职责是否符合要求;

• 爆破工程级别是否符合规定;

• 设计所依据的资料是否完整;

• 设计选择方案是否可行;

• 设计方法、设计参数是否合理;

• 起爆网路是否可靠;

• 存在的有害效应及可能影响的范围是否全面;

• 保证工程环境安全的措施是否可行;

• 制定的应急预案是否适当；

爆破作业安全操作规程

一、穿爆作业一般规定

    l、爆破作业严格执行《爆破安全规程》和《民用爆炸物品安全管理条理》的有关规定。

    2、爆破开工前，凭相关手续到当地公安机关办理爆破施工审批手续，得到公安机关的爆破许可方可领取爆炸物品开工。

    3.爆破作业人员必须经专门的技术、安全培训，经公安部门考试合格，持有《爆破安全作业证》方可上岗作业。

    4、作业前必须佩戴好安全帽，穿好工作服、工作鞋，严禁穿带铁钉鞋、易产生静电的化纤衣服和班前饮酒作业。

    5、深孔爆破、硐室爆破、拆除爆破和控制爆破，由爆破工程师按照“安全作业证”规定相应级别和作业范围编制《爆破设计方案》、《爆破设计说明书》和《爆破施工组织方案》，经公司总工程师审核，报请有关部门审批或安全评估，方可爆破施工。

    6、矿山或工程岩土深孔爆破，在穿爆作业前，每个爆破区按照《爆破设计方案》确定的爆破安全技术下达《爆破作业说明书》，做好作业分工和技术指导布置工作。

    7、爆破作业必须严格按《爆破作业说明书》的要求进行作业，听从爆破作业现场负责人和爆破工程技术员的指挥，并接受安全员的监督。

    8、爆破作业如遇到与《爆破作业说明书》不符，或存在严重威协安全作业的情况，应报告爆破工程技术人员和有关领导，由爆破工程技术人员作出修改爆破方案之后，再进行作业。

9、装药作业中，严禁携带火柴、打火机等引火物品，严禁在作业场所吸烟。

    10、有下列情形之一的严禁爆破作业：

10.1、炸药过期变质严禁爆破作业；

10.2、无雷管编码或超期严禁爆破作业；

10.3、爆材性质不详严禁爆破作业；

10.4、水孔装不抗水炸药严禁爆破作业；

10.5、特殊地质构造或地形变化大的炮孔装药不采取控制措施严禁爆破作业；

10.6、安全环境复杂不采取控制爆破技术严禁爆破作业；

10.7、临近二个矿山起爆之前未进行沟通严禁爆破作业；

10.8、有塌陷或滑坡危险等情况。

10.9、大雾、6级以上大风、暴雨或雷电天气严禁爆破作业。

         10.10、采矿许可到期、越界开采、上级主管部门责令停产整顿的矿山禁止爆破作业。

    二、爆破作业安全操作规程

（一）、钻孔与验孔

1、钻孔

(1)钻孔前，必须将爆破区地表、崖体边檐线进行清理，检测爆区安全环境，确定爆破方法，进行钻孔设计，方可布孔。

(2)布孔应避开岩石断裂带、厚泥夹层，头排炮孔留下钻机安全作业崖边距≥2.5m。

(3)将标定炮孔利用编织袋定位，用测量仪器准确标孔，不得估量标孔，将炮孔孔深、倾角、方向用塑料标签标注后装订在编织袋上。

(4)布孔时，要求爆破工程技术人员与钻孔负责人一同操作，布孔结束，爆破工程技术人员现场绘制布孔图，进行钻孔技术交底。

(5)钻孔前，必须将孔位附近的碎石、泥土清除干净，按照设计的孔深、角度确定孔位后再行开钻，深孔应钻至一定的深度后，检查一次倾角，直至钻孔完毕，用编织袋装上岩粉封盖炮孔。

  2、验孔

 (1)爆区钻孔结束，爆破工程技术人员与钻机负责人对照布孔图进行成孔检测，要逐一进行清孔和验孔，记录孔深、孔距、排距和倾角，上述爆破技术参数与钻孔设计有变化，进行适当废孔或补钻，计算单孔装药量和装药品种，提出爆材审批和领用计划，爆破工程师设计《爆破作业说明书》。

 (2)装药前，爆破员在验核孔深，发现堵孔进行处理。

（二）爆破作业准备

 1、爆破员准备好爆破作业所需的器具和材料：

 测孔米尺、工具袋、胶布、透孔杆或锤，炮杆、铁锹、刨镐、起爆主线、起爆连接小线、警戒旗、警戒带、对讲机、报警器、起爆针、起爆器、电雷管测试仪、提水桶、填料塑料袋、灌装填料漏斗、雷管暂存箱、苫布、导爆四通、各种爆破记录等。

 2、根据起爆方式、装药方法不同，适当选择上述器具和材料携带爆破作业。

（三）作业分工与技术交底

 1、爆破作业前，由爆破作业现场负责人现场组织爆破员、安全员列队。

 2、由爆破工程技术人员进行爆破安全技术交底，爆破作业现场负责人给每个爆破员做作业分工。

 3、交底会结束，爆破员在作业分工明细表和《爆破作业说明书》上签字。

（四）爆破器材领取、分发、保管

  1、爆破器材实行配送制，由爆破工程技术负责人、安全员、爆破员在运抵爆破现场的爆材运输车上领取爆破器材，会同押运员一起清点爆破器材品种、数量、规格是否与领用计划相符，查验爆材质量，确认无误之后开始分发爆材。

  2、爆破员根据爆破技术交底，按照每个炮孔装药量和炸药品种，将炸药搬运分发在炮孔两侧，领取分工作业所需雷管。

  3、剩余雷管必须放置于雷管暂存箱内，暂存箱实行双人双锁制，安全员和临时兼任保管员的爆破员各执钥匙看管，炸药堆与雷管暂存箱之间相隔25m以外，炸药堆、雷管暂存箱与装药作业点之间相隔25m以外。

  4、填写爆炸物品领取、使用、清退明细表，押运员、爆破工程技术人员、爆破员、爆破作业现场负责人分别在爆炸物品领取、使用、清退明细表上签字。

  5、搬运爆破器材中不得扔、砸、撞，应轻拿轻放。

  6、爆破员领取的管材禁止放置在炸药箱或袋上，应放置在工具袋内妥善保管，严禁乱丢乱弃，剩余爆材退给爆破作业现场保管员，不得私自处理。

（五）装药警戒

 装药前，由爆破工程技术人员划定装药安全警戒，安全员将警戒旗插在警戒线位置，清理装药区内无关员和可移动机械，通往爆破区的路口设置隔离带，禁止无关人员和可移动机械进入。

  (六)装药、起爆体加工置入

 l、装药前，爆破员用米尺查验是否堵孔后装药，根据炮孔含水情况装入抗水或不抗水炸药。

 2、先将炮孔超深段装药，装药到位停止装药，加工起爆体。

 3、起爆体置入：

 3.1、若使用导爆索起爆网路，将起爆药包捆扎在导爆索一端，再慢慢下入炮孔定位。

 3.2、若使用导爆雷管起爆网路，每个炮孔应使用两只毫秒雷管组成复式网路，即：先将一发孔内雷管与起爆药包组装成起爆体，再将加工好的起爆体放入炮孔超深段装药上，另一发孔内雷管与起爆药包组装成起爆体后，放入到炮孔上部装药段1/3处。

 3.3、若使用电爆网路，用电雷管测试仪逐发检测电雷管导通和阻值误差，发现阻值误差大于±0.3Ω，剔除阻值差大的雷管，注意在同一起爆网路应使用同厂、同批、同型号的电雷管，经检测合格的电雷管与起爆药包捆扎成起爆体，根据雷管脚线长短和起爆网路联接形式，确定起爆体放入炮孔内的位置。

3.4、如使用数码电子雷管时，雷管卡线一定要注意防水，雷管入孔前一定要检查雷管的导通情况。

  4、每个炮孔装药操作过程：倒药→下入起爆体→倒药→下入起爆体→倒药。

 5、装药安全注意事项：

 5.1、含水炮孔，应用绳勾吊起药卷一端，慢慢系入水面，靠药卷自重沉降上下药卷接触，不许掉入石块隔断药卷。

 5.2、装入粉状炸药，倒药不能过快；防止炮孔空气隔断堵塞，粉状炸药结块时，用木板或石块将炮孔遮盖一半倒药，结块大的炸药用手或木棒轻轻敲碎后装入炮孔。

 5.3、出现装药堵塞时，在未装入起爆体或距离装入起爆体以上0.5m处，可采用炮杆处理，起爆体堵塞或带有起爆体炸药段堵塞炮孔，严禁用炮杆透孔处理。

（七）填塞

 1、填塞前，负责填塞的爆破员用米尺或炮杆测量填塞高度是否满足于技术交底规定的安全填塞长度要求，一旦发现异常情况，立即报告爆破工程技术负责人和爆破作业现场负责人，进行补药、掏药或孔口防护处理。

  2、填塞料选择钻孔排出岩粉，禁止使用石块（块度大于30mm）和易燃材料填塞炮孔。

  3、含水炮孔用岩屑堵塞炮孔，一边排水一边倒入岩屑，将起爆线拽在炮孔一侧，在炮孔另一侧用炮杆轻轻捣实填塞段。

  4、水平孔、缓倾斜孔填塞时，每放入一节炮泥卷或带有填塞料塑料卷后，用炮棍将炮泥卷轻轻送入孔内，然后捣烂压实。

  5、填塞要十分小心，不得破坏起爆线路，禁止捣固直接接触药包的填塞材料或用填塞材料冲击起爆体。

  6、禁止拔出或硬拉引出炮孔的导爆索或导爆管。

（八）起爆网路联线

l、装药与填塞结束，现场清理完毕，发出第一声预警信号，爆破区除联线人外，无关人员及爆炸品车辆撤离，交叉作业停止，扩大安全警戒范围，按照设计起爆网路敷设图进行联接起爆网路。

  2、在进行爆破网路联接时，应防止塑料导爆管拉细、拉断、变形和打死结，引出炮孔导爆索与主索起爆方向连成钝角。

  3、地表毫秒延时起爆时，传爆雷管结点最多捆扎起爆导爆管不许超过20根，胶布缠绕传爆连接点至少3层以上，缠绕紧固牢靠。

4、数码电子雷管起爆网络，注意不要漏联。网络检查要仔细，地表有水时，一定要防止卡线进水。要按照厂家培训要求操作，防止盲炮。

（九）起爆警戒

  l、按照爆破设计确定的警戒范围和爆破作业现场负责人指令，安全员和负责警戒人员从装药警界线开始，向外清理无关人员、和可移动设备，封锁交通要道，负责警戒人员将警戒旗拔下，到达指定警戒点坚守岗位，警界线插上警戒旗，各警戒点互相通视并与起爆点用对讲机保持通讯联络。

  2、由爆破工程技术人员、联线爆破员复查起爆网路敷设质量和可靠度，查验起爆网路实行“六查”工作：即一查：起爆顺序与设计是否相符（防止后爆炮孔与先爆炮孔延迟时间超长，导致岩体先爆炮孔形成的爆破漏斗改变了后爆炮孔抵抗线，炮响出现飞石）；二查：是否漏联；三查：连接点捆扎质量和松紧度；四查：网路中的导爆管是否有刺破、打结和进水；五查：孔内、地表雷管段别与地表微差起爆间隔时间是否出现差错；六查：确保网路传爆的安全防护是否到位。

  3、确定起爆网路连接可靠，用装石粉编织袋或石块覆盖地表连接点。

  4、起爆前，逐个查验岗哨布控、警戒区撤离、受保护对象处置、起爆站安全位置、起爆器检验，再从总网路起爆端向起爆站连接起爆主线。

（十）起爆

  l、经检查确认起爆网路无误，所有警戒点人员向爆破作业现场负责人报告爆破作业现场及安全距离范围之内的人员和机械设备撤离情况，具备起爆条件之后，爆破作业现场负责人方可下达准备起爆指令。

  2、爆破作业现场负责人用对讲机再次联系各警戒岗哨注意警戒，拉响起爆预警信号，同时下达倒计时起爆命令：“5、4、3、2、l”起爆，起爆员听到起爆预警信号后，起爆器开始充电，听到起爆指令后，摁下起爆电钮接起爆。

  3、炮响后，在未发出解除警戒信号之前，警戒点岗哨应继续警戒，除爆后检查人员外，不许任何人和车辆进入爆区。

 （十一）爆后安全检查

  l、炮响后，等待炮烟散尽，爆破作业现场负责人带领爆破员、安全员、爆破工程技术人员对爆破作业区进行全面认真地检查，确认无拒爆、盲炮和险情，即发出解除警戒信号，警戒岗哨撤掉警戒旗和警戒隔离带，警戒人员撤回。

  2、爆后检查发现拒爆、盲炮，立即通知爆破工程技术人员或有经验的爆破员查明拒爆原因，并通报单位领导，能够采取措施现场立即解决的，处理前应扩大警戒范围，无关人员不准接近警戒区。

3、处理盲炮有重大安全隐患，一时难于解决的，要在盲炮爆区设置警告牌，圈定警戒范围和拉上警戒带，不许其他作业进入盲炮区工作，立即研究盲炮处理方案，报单位领导批准，选派有经验的爆破员、安全员、爆破工程技术人员进行盲炮处理作业。此时，处理过程警戒不许撤离。

  4、依据《爆破安全规程》规定：处理盲炮、残炮时，必须遵守下列规定：

 4.1、电力起爆发生盲炮时，应立即切断电源，及时将盲炮短路。采取检测、捋线、找出漏联、错连、短路、断路、虚连接头，重新联接网路起爆。

 4.2、导爆索和导爆管起爆网路发生盲炮，检查网路是否破损或断裂，经修复及检查重新起爆。

 4.3、发现残孔和漏联拒爆孔，严禁用镐刨或从炮孔中取出原放置的起爆药卷或从起爆药卷中拉出雷管。

 4.4、处理盲炮的炮孔爆炸后，爆破员必须详细检查炸堆，收集未爆的雷管和炸药。

 4.5、在盲炮处理完毕以前，严禁在该地点进行与处理盲炮无关的工作。

 4.6、处理盲炮孔作业，必须在爆破工程技术人员或有经验的爆破员指导下进行，并应在当班处理完毕，如果当班未能处理完毕，当班爆破员必须在现场向下一班爆破员交接清楚。

 4.7、盲炮处理后，处理者填写盲炮处理卡，说明产生盲炮的原因、处理方法、处理结果、预防措施。

4.8、数码电子雷管起爆时，也会遇到盲炮，按照盲炮处理规范要求处理，或遵从厂家的规范要求处理。

（十二）剩余爆材回库与填写记录

 1、清点剩余爆材，填写剩余爆材退库单——“爆炸物品领取、使用、清退明细表。

 2、将清退爆材与配送爆材车上的押运员进行交接，对照“明细单”将清退爆材装车。装车结束，押运员和临时负责保管爆材的爆破员在“明细单”签字，押运员将“明细单”作为清退单返回民爆库。

  3、爆破员在安全员监督下认真填写爆破记录。

  4、销毁炸药包装物和残余导爆管。

 （十三）爆后总结

  l、由爆破作业现场负责人召集爆破作业人员现场列队分别由爆破工程技术人员和穿爆组长总结《爆破作业说明书》执行情况；执行作业分工情况；施工、技术、安全、爆效等存在的不安全因素和隐患以及防范办法，提出改善施工工艺的措施，总结经验和教训。

 2、爆破作业现场负责人询问参加爆破作业人员，是否有持续改进意见，对此次爆破作业组织存在哪些不足等。

 3、爆破作业现场负责人宣布爆破作业结束，爆破员清点带来的器具和材料，撤离爆破作业现场返回驻地。

 4、整个爆破作业过程进行录像。

爆破振动检测设备厂家-中科测控

01测试爆破振动传播衰减规律（回归分析）：同次监测点不少于6个。

02一次性爆破监测： 按需匹配测点。

03长期爆破监测： 2个测点以上。

04 基坑监测：1~2个测点以上，基坑长度大于1000m的每千米布置1个 。

05水电工程爆破监测：3~6个测点以上。

06矿山工程爆破监测:1~2个测点以上，大于1000m的每千米布置1个。

07地下工程进出口等高边坡：布置1~2个测点以上。

08铁路及公路工程爆破监测:1~3个测点以上。

08建(构)筑物基坑工程爆破监测: 1~3个测点以上。

09高边坡和建(构)筑物基坑开挖爆破：每个监测断面不少于3个监测点。

10地下大型洞室开挖爆破：3~9个测点以上。

11管线爆破安全监测：1~3个测点以上。

12城市道路、桥梁及轨道交通爆破安全监测：2~6个测点以上。

13强夯、打桩振动监测：2~6个测点以上。

14爆破作业单位资质审核D级,爆破施工机械及检测测量设备净值不小于100万，1台；C级净值不小于150万，1~2台；B级净值不少于500万，2~5台；A级净值不少于1000万，5~10台。

15临近铁路爆破施工：1~5个测点以上。

一般保护措施如下：

1  对于距离爆源很近，容易受到较大飞石击中的测点或重要测点，可使用预制钢筋砼的小框架或挡墙保护，必要时在顶部增设钢板等加强覆盖保护；

2  对于预计只可能受到小石块影响的测点，可使用金属盒子或最常用的安全帽实施覆盖保护；

3  可采用其它防护材料进行保护，常用的防护材料有：草袋、草帘、竹笆、沙包、防雨布、蛇皮袋、马口铁皮、密目安全网等；

4  为防止人员误触碰，可在测点处插旗子等明显标记以引起人员注意，也可采取搭建围挡、使用石头、砖块圈围、竹笆和草袋覆盖等措施。对于重要测点，在有必要时，可派专人看守；

5  部分振动速度传感器带有惯性体锁定装置，开机测试前应将锁定装置调到开锁位置。使用后应重新锁定，防止在非工作状态下质量-弹簧系统产生疲劳甚至损坏。

      您好！我们是成都中科测控客服中心。感谢您长期对我们的支持和厚爱。

虎年春节将至，让我们为您送上美好的祝福，中科测息祝您及家人新春快乐，虎年大吉！

       我司放假时间为1月30日—2月6日，共计8天。2月7日（周一）正式上班。

       假日期间，有任何使用问题或产品咨询欢迎致电，

销售：13088055927，

技术：18982190307  18081027174，

我们都将竭诚为您服务！

成都中科测控客服中心

在考虑结构物受到的爆破地震危害时应综合考虑幅值频率持时三要素,多次爆破震动具有损伤累积效应,应适当给予关注·降低爆破地震效应的方法和措施很多,但多为定性的理论，本文给出定量的结论,还需大量的工程实践不断完善。爆破震动的研究是一个复杂的问题﹐对于玕境复杂,有重点保护设施的爆破工程,应进行震动监测 ,掌握震动的衰减规律和被保护目标的动力响应参量,优化整个爆破设计方案,确保安全。

爆破振动并不能完全避免，但其危害在采取一定的措施后可以得到有效控制。工程施工中进行爆破，都可能会因为爆破振动影响周边建（构）筑物整体结构稳定，从而受到来自公众和监管方的压力，这些压力会影响施工的进度，甚至造成施工中断。现提供几种常用兼弱爆破振动有害效应的方法：

1.限制一次起爆一段的最大用药量

减小一次起爆的最大用药量可以明显的降低爆破时产生的震动。当设计药量大于安全允许的一次起爆药量而又没有其他降振措施时，则必须减小一次爆破规模。

2.采用微差爆破技术减震 延迟爆破  分次爆破

在总药量相同的条件下,恰当地选用微差爆破可比齐发爆破的振速降低30 %～60 % ,降低程度视间隔时间延发段数爆砥类型和爆破条件的不同而有差异。延期起爆间隔时间应满足名段爆破所形成的地震波主震相不会叠加的要求,最佳间隔时间在满足爆破效果的前提下,对于减震一般是越大越好。一般单孔单段爆破震动主震相持时约100 ms ,对于多段微差爆破,随着距Ⅰ的增大,不仅持续时间在变长 ,而且段间隔也在减小·在距离爆源近时,两段的波峰相距较远,间隔明显,随着距离的增大,这种差距在减小,所以两段的间隔时间最好大于100 ms 。

3.减震沟减震孔和预裂缝的减震

在爆源和被保护目标物之间开挖一定深度和宽度的堑沟,其深度应超过药包的高度,最好超过建(构)筑物基础的深度,这样的减震沟可明显地降低地震波强度·也可以在爆源和被保护目标物之间,朵用预裂爆破,先炸出一条预裂缝,也会起到较好的减震作用;也可以钻一排或两排不装药的空孔—--减震孔(其孔距

减震沟或预裂缝的减震作用主要通过爆源和被保护物体间的预裂孔隙面来实现·这一孔隙面垂直于地表,成为爆破地震波的一道屏障·爆破地震波的传播特征主要取决于介质的波阻抗特性,当地震波到达不同介质分界面时,由于波阻抗特性的不同地震波将发生反射和透射,所以在减震沟或预裂缝的后面震动强度得到降低·特别是由于地震波在自由面反射时,将不产生透射·但是减震沟或预裂缝总有一定的宽度长度和深度的限制地震波总能绕过它而继续传播,因此减震的范围是有限的·试验研究表明,震动强度降低的区域大小与减震沟或预裂带的深度和长度成正比,与爆源至减震沟或预裂缝的距离成反比;而裂隙的宽度影响不大·在减震沟或预裂缝相对爆源的另一侧,紧靠减震沟或预裂缝后面减震效果最为明显·实验研究表明,预裂缝的减震率约为15 % ,减震沟的减震率可达30%～50 % ,但随着距离的增加,减震效果逐渐减弱○减震沟还可以改变地震波频率分布分散主要频段的能量,有利于降低爆破地震效应。

4. 减弱爆破振动可以改变装药结构

在钻孔爆破中朵用不耦合装药比耦合装药有明显的降低爆破地震效应的作用。

在保证填塞长度和质量要求的前提下,朵用分散装药比集中装药可更好地降低爆破地震效应。随着不耦合系数的增大,药孔周壁上的切向最大应力急剧下降,作用时间延长,使得爆炸能以应力波形式传播能量的部分减少,而以准静态压力传播能量的部分增多。在岩石中有利于形成应力叠加应力集中以及拉伸裂隙,而不易形成粉碎·由于药包产生的爆炸作用经过空气间隙的缓冲,在相同装药量下,不耦合装药爆炸产生的地震动强度比耦合装药的要小。但这种减震方法的缺点是钻孔多装药少,大大增加了工程的成本,因此该装药形式在预裂和光面爆破中较多采用。

5.适当加大预拆除部位

对于建筑物拆除爆破，可以适当加大预拆除部位，以减少爆破钻孔数量；对基础部位可采用分区爆破拆除方式，采用低爆速炸药，均可控制和减弱爆破振动效，还可以改善爆破设计，如采用折叠式拆除爆破来降低爆破振动影响。

6.降低爆破物体塌落振动

在建（构）筑物倒塌部位铺设减振垫层或者构筑减振土堤，对于拆除爆破中建（构）筑物塌落造成的地面振动，控制第一层解体尺寸是降低塌落振动强度的关键；对于烟囱、水塔等高耸建（构）筑物，可以在地面预铺松散的砂层、煤渣等减振物，或者设计铺设减振梗，以此来有效降低高大建筑物塌落产生的振动。

如何降低爆破振动,降低爆破振动的方法,减弱爆破振动,减小爆破振动，爆破如何减小振动方法参考。

随着人们对安全生产、安全生活预警的重视度不断提高，各行业对相关领域振动监测的需求越来越迫切。振动监测运用领域非常广泛，涵盖社会生产、生活的方方面面，其常见场景有：

（1）地铁高铁隧道振动在线监测（2）桥梁大坝振动在线监测
（3）机械振动在线监测（4）矿山爆破振动在线监测（5）强夯打桩振动在线监测（6）其他振动监测场景

2. 振动监测执行标准

视振动监测所涉及的具体领域而不同。常规的有《爆破安全规程GB6722-2014》，《爆破振动监测技术规范》（T_CSEB 0008—2019），《建筑与桥梁结构监测技术规范》（GB 50982-2014），GB 50452-2008T 古建筑防工业振动技术规范，《建筑与桥梁结构监测技术规范》（GB 50982-2014）等等

3. 振动监测系统配套产品

6850网络测振仪	4850N无线网络测振仪

4. 拓扑示意

5. 在线振动监测系统优势

1. 自动化监测: 24小时实时监测，无需人工现场采集数据，提高了工作效率。
2. 能够提供给用户精确的监测数据，让用户对监测的整体运行情况作出整体了解。
3. 符合振动监测系统使用要求，严格按照在线监测实施方案规范进行。
4. 采集数据真实、准确。能够完整上传相关资料。
5. 实时报警: 监测结果实时推送，设置阈值数据推送。
6. 多种终端查询方式: 支持手机、ipad、 PC等不同终端查询方式。

成都中科提供在线振动监测系统,振动在线监测系统,在线振动监测平台，稳定可靠

设置仪器参数有两种方式：一是通过随机配套的BVA分析软件设置(详见软件操作说明)；二是直接通过仪器面板上按键设置。

测试前，需要对仪器的工作参数进行设置才能保证信号被有效、准确采集。参数设置包括采样频率、触发电平、触发方式、采样时间、采样延时等。特别提醒，本仪器无须设置量程，系统自适应量程。

触发电平

为了避免环境干扰引入的噪声信号而引起仪器误触发，需要设置一个门坎值，也就是触发电平。需要注意的是，如果触发电平值设置过高，仪器不会触发，信号不能被记录；设置太低，仪器会误触发。

设置方法：进入参数设置——采集参数——电平界面，圆圈光标移至“电平”菜单前，按下“确定”使圆圈光标背景变黑，此时进入修改状态，通过键盘上下键可修改值大小，键盘左右键选择被修改的数字。其他参数设置方法类似。

本仪器的触发电平用物理量刻度。如：振动幅度大小为7cm/s，为了保证有效采集到信号，同时避免周围干扰信号致使仪器误触发，我们可以把触发电平值设为振动幅度的20%，也就是1.40cm/s。

推荐：测试前，预估本次测试信号幅度的大小，将触发电平值设为被测信号幅度峰值的20%，这样既避免了干扰引起的误触发，又能保证有效信号可靠触发。

触发模式

位置：参数设置——采集参数——模式

仪器有两种触发模式：内触发和外触发。内触发采用的是电平触发，当信号高于设定的触发电平值瞬间触发，仪器进入采集；外触发为外接无线模块触发。

使用内触发模式时，用户将触发电平设置好后可撤离，当信号高于触发电平仪器工作，开始记录。

注意：本仪器为三通道并行采集模式，当任意一个通道信号幅值达到触发值，所有通道同时采。

采样率

位置：参数设置——采集参数——速率

采样率为模数（A/D）转换时取点数的间隔时间，单位为SPS（样点/秒），通常根据被测信号的频率选择设置。

工程振动频率一般在100Hz左右，既要使采集到的信号完整又要避免引入高频噪声信号，我们需要将采样频率设为信号频率的10～100倍（1KHz～10KHz），也就是说每个振动周期需要采集10～100个样点时才能够保证被测信号波形不失真。

测试前，需要对被测信号频率作预估，据此设置采样率。若采样率设置不适当，会导致采集的信号波形混叠或者波形失真，从而引入测量误差。常规爆破振动测试推荐设置8KHz或16KHz采样率。

本仪器有5档采样率供用户选择：1K、2K、4K、8K、16K、32K、50K，满足多种测试场合。

采样时间

位置：参数设置——采集参数——时间

采样时间是指仪器从触发开始记录到记录完毕的时间。本仪器有：1s、2s、5s、10s、20s、50s、MAX7档采样时间可选，其中MAX代表最大采样时间。本仪器的采样长度固定为160K，由此可知：

采样时间=采样长度（160K）/采样率

因此，仪器在不同采样速率下其最大采样时间是不同的，而仪器可选的采样时间不能大于最大采样时间，例如：设置16K采样率，由上述公式可得最大采样时间为10s，所以在设置采样时间的时候可以从1s、2s、5s、10s、MAX这几档中选择。

不同采样率下可选的采样时间如下表：

采样延时

位置：参数设置——采集参数——延时

采样延时可设为正延时或负延时。为了保证不丢失触发前的信号头，需要在信号缓存区内预留一定的空间来保存信号头，即从触发点向前预保留数据，我们就需要设置负延时。正延时相反。

仪器采样延时可以设置为：-2000ms—2000ms。

注意：采样延时一定要小于采样时间，否则会造成采集失败。（如：采样时间设置为1s，采样延时则需要设置到-1000ms～1000ms之间，且不能等于-1000ms或1000ms，以此类推）

日期设置

位置：参数设置——日期设置

日期设置分为年、月、日设置,年份前两位固定为20,用户只能设置后两位。

1、年的设置范围是：00—99；

2、月的设置范围是：01—12；

3、日的设置范围是：01—31。

时间设置

位置：参数设置——时间设置

时间设置包含小时、分钟和秒设置。

1、采用24小时制，设置范围是：00—23；

2、分设置范围是：00—59；

3、秒设置范围是：00—59。

工程系数

位置：参数设置——工程系数

接入仪器不同通道的传感器需要分别设置工程系数，分为标定CH1、标定CH2、标定CH3。

通道名称：可以以编号CH（1,2,3）或方向CH（X,Y,Z）表示。

系数：即灵敏度系数，每支传感器出厂时都会有其对应的标定参数值。该系数的准确与否将直接影响测试精度。

迁移：即偏压或零偏，单位为V，该值同灵敏度系数一样，为出厂给定。

单位：分为速度（m/s）、加速度（g）、任意国际单位（EU）、电压（V）、温度（℃）、压强（Mpa），连接不同传感器时请注意修改工程单位。

背光时间

位置：参数设置——背光时间

仪器背光0秒～60秒可选，0秒即关闭背光。建议将背光设置设在5秒以内，可节约电量。

远程控制

位置：参数设置——远程控制

仪器接无线遥测模块时该功能有效。

设备地址：仪器地址001～255可设；

存取参数：允许/禁止远程设置或修改参数；

启动采集：允许/禁止远程控制采集；

存取数据：允许/禁止远程存取数据。

远程触发

位置：参数设置——远程触发

报警：允许/禁止GPRS无线报警；

输入：允许/禁止无线模块接收信号；

输出：允许/禁止无线模块发出信号；

测试：允许无线模块输入和输出信号时，可测试两个无线模块间的通讯情况。

门限：设置报警门限值，当测得数据大于设置门限，仪器向指定手机短信报警。

端口参数

位置：参数设置——端口参数

速率：设置无线模块传输速率；

校验：奇/偶/无校验；

USB：自动USB，插入接口时USB有效；开启USB，一直有效。

报警号码

位置：参数设置——报警号码

仪器接短信报警模块时有效，输入手机号码，格式为：86xxxxxxxxxxx

外设供电

位置：参数设置——外设供电

外接需要额外供电传感器时开启，如加速度传感器，低频传感器，冲击波传感器。

数据采集

位置：数据采集

参数设置好以后仪器即可开始采集。选择“数据采集”功能进入“等待触发”界面，当有信号幅度大于设置的触发值，就会被记录（正在采集），如下图：

当前次数：本次采集的次数；

全部次数：仪器所有采集的次数，即仪器全部存储的数据。

采集完成后按任意键停止采集，返回主界面。注：采集数据时请不要插拔传感器。

数据分析

位置：数据处理——数据分析

通过“数据分析”功能完成对信号特征值读取及波形预览：

峰值：该通道信号幅值的最大值；

主频：最大幅值对应的频率；

通道：三个同通道可以任意切换。

注意：USB连接上位机时使用数据分析功能，可能会引起仪器故障。

状态检测

显示仪器电源、时间、编号及系统自检。

电源状态

位置：系统状态——电源状态

仪器采用锂电池供电，通过 “电源状态”功能可以查看电池电量。当电池电压在3.5V以下屏幕变暗，提醒充电；电压在3.2V以下时，仪器自动关机；电池电压不足时请及时充电，每次充电不少于4小时，电池充满可供仪器工作60小时。

备注: 在满电压状态下，仪器放置时间不得高于5个月，否则电池会被过量放电。

系统检测

位置：系统状态——系统自检

系统自检包含只读存储器、闪存、可编程存储器和USB状态检测。自检出现错误仪器不能使用，请及时联系我们。

其他

当前时间：显示当前时间。

本机编号：显示仪器出厂编号。

软件版本：显示底层软件版本号。

数据管理

文件删除

位置：数据处理——文件删除

进入文件删除管理项目后，屏幕会显示所有文件名称、已有文件占有的空间和内存的剩余空间等。删除某文件具体操作如下：

系统默认删除的是第一个文件。使用     和    键选择所要删除的文件，按“确定”键删除数据文件，按“取消”键返回。

格式化磁盘

位置：数据处理——格式化磁盘

格式化磁盘：清空仪器内所有数据。具体操作如下：

进入格式化磁盘操菜单后，系统会提示你是否真的要执行操作。按确定键开始式化，按取消键取消操作。

在安全判据时选用三分量中的最大值进行测评，具体来源于《爆破安全规程》GB6722-2014中13.2栏目

13.2爆破振动安全允许距离

13.2.1 评价爆破对不同类型建(构)筑物、设施设备和其他保护对象的振动影响，应采用不同的安全判据和允许标准。

13.2.2 地面建筑物、电站(厂)中心控制室设备、隧道与巷道、岩石高边坡和新浇大体积混凝土的爆破振动判据，采用保护对象所在地基础质点峰值振动速度和主振频率。安全允许标准如表13-1。

关键词    爆玻震动；振动速度；振动频率；安全判据，爆破安全评估标准

炸药爆炸释放出来的能量以两种形式表现出来，一种是冲击波，另一种是爆炸气体。随着传播距离的增大，冲击波衰减为应力波和地震波。地震波引起的（近地表）地面振动称为地震动。我国《爆破安全规程》（GB6722-86）规定：一般建筑物和构筑物的爆破地震安全性应满足安全振动速度的要求，即现行规程是用质点振动速度表示地震动强度的。实践表明，这种规定基本上满足了工程爆破的要求，使爆破安全距离的确定有法有依。但是，随着爆破技术的深入研究，人们也发现，以单一的质点振动速度作为衡量爆破地震动强度的唯一指标也有许多不妥之处，希望用质点峰值振动速度和对应频率（简称振速和频率）作为振动强度的指标。美国、德国等一些发达国家已经考虑了振动速度对应频率的综合影响，将这两个指标纳入爆破震动安全判据中。

1用振速－频率作为震动强度指标的必要性

1.1理论上的必要性

地震动是由不同频率、不同幅值的波动在一个有限时间范围内组合的随机过程。地震动的峰值（最大振幅）、频率和持续时间被称为地震动的三要素，而最大振幅又与速度、加速度密切相关，若已知位移、速度和加速度三个参数中的任一个，经过积分或微分便可求出另两个。故地震动的速度、频率和持续时间也是表征地震动强度的三个必不可少的参量，特别是前两项（振速和频率）更是缺一不可。

1.2工程实践上的必要性

结构对爆破震动的反应与频率特性的关系也十分密切。

（1）众所周知，当建筑物地基输人的地震动的主要周期接近建筑物的自振周期时，由于共振作用，将产生更大的振动，容易引起建筑物的破坏。我们在爆破工程中时有发现，炸药爆炸时，在其他相同条件下，距爆源近的建筑物未受破坏，而距爆源远的却遭受了破坏，这是因为建、构筑物种类繁多，结构各异，爆破类型很多，起爆方式不一，爆破条件和爆破地震波通过的介质情况复杂。在地面质点振动速度值相同的情况下，建 （构）筑物将会出现不同的振动频率和振动持续时间。即使相同的建、构筑物在振速相同的条件下，不同的振动频率和振动持续时间，对建、构筑物的结构动力影响也是不一 样的。

 (2）在自然地震中，烈度为7～9度时，地震加速度平均值为0. 075～0. 3g.大部分房屋建筑物遭受破坏。但在如此大的爆破地震动作用下．对一般房屋的影响却很小，这是因为一般房屋的自振周期多在0. 2～1. Os （频率1～5Hz）范围内，而自然地震的加速度的频率多在2～5Hz之间．很少超过10Hz，二者频率范围比较接近，但爆破地震动的加速度的频率大都在10～30Hz，甚至高达50Hz,远远大于一般房屋的自振频率，故不易被破坏。这从另一侧面也说明了振动频率的重要性。

1. 3 从国外发展趋势看的必要性

采用速度-频率作为地震动强度指标也是众望所归。目前．国外表示质点振动强度的指标有位移、速度、加速度和频率。各国的规定有所不同。例如，美国早期曾采用加速度作为地震动强度的指标，而英国、葡萄牙、加拿大、瑞典、俄罗斯等国则采用质点振动速度作为地震动强度的指标。但是，由于在爆破震动作用下使建（构）筑物破坏的主要因素是振速和频率，仅考虑单一因素是不合理的。因此，一些主要西方国家在制定爆破振动安全标准时，普遍考虑了振速和频率的共同影响。举例说明如下。

(1）美国的爆破震动安全判据。根据对建筑物的保护程度不同，不同行业部门制定了不同的安全判据。美国矿业局（USBM）和露天矿复垦管理局（OSMRE）分别制定 了各自的标准，将此两个标准合成以后，成为日前国际上比较流行的爆破震动安全判据 （图1 ）。

(2）德国爆破震动安全判据（BRD-DIN4150）。将建筑物分为：①工业和商业建筑；②民用建筑；③重点保护建筑三种类型，综合考虑了爆破引起的最大质点振速和振动频率的影响，充分反映了不同频率的爆破震动对建筑物的影响，如图2和表l所示。

1.4 从与国际接轨角度看的必要性

我国加入WTO已成定局。在我国成为WTO成员国以后，国外一些大的工程公司 （包括爆破公司）将进入我国市场，我国爆破工作者也将有更多的机会走向国际市场。无疑，在国际爆破工程竞标中使用国际流行的先进爆破震动安全判据指标将有利于中标，从这一角度看，亦需要将振功频率引入我国爆破震动安全判据中。

2 采用速度－频率作为震动强度指标的可能性

应该说，目前我国具备了以速度-频率作为震动强度指标的基本条件，有可能将二者纳入爆破震动安全判据中，主要依据是：

(1）国外有众多国家的经验可以借鉴，特别是美国、德国的标准已执行了多年。

(2）国内已有不少单位利用国际上先进仪器进行了大量的观测，积累了相当丰富的资料，例如：美国NCSC5OOO型电脑控制数字输出测震仪（NOMIS COMPUTER SYSTEM CORPORATION 5000 Portable Microprocessor Based Digitizing Seismograph）主体由固化的电子计算机、热敏打印机和可充电蓄电池组成；辅体由三维传感器和噪声测试麦克风组成。可以测出质点三维振动速度及其矢量和、振动加速度、质点振动位移、振动频率和噪声强度、噪声频率，同时画出质点振动速度与频率之间的关系图和地震波形图，还能绘出美国USBM和OSMRE安全判据图或DIN4150爆破振动安全标准。测试结果在爆破后1min由热敏打印机打印输出。NCSC5000型测震仪使用方便、抗干扰能力强、数据准确程度高,是目前国内外进行爆破地震测试的最先进设备。

国内已采用上述先进仪器分别对硐室爆破、台阶爆破、拆除爆破等进行了相当数量的观测，得到了一批有价值的资料。

(3）近几年来，在公安部三局和中国工程爆破协会的主持和组织下，对全国工程爆破技术人员进行了系统的培训、考核，整个行业的技术人员素质有了显著的提高，具备了执行国际先进的爆破震动安全标准的水平。

3 采用速度－频率作为震动强度指标的具体建议

(1）吸收国外有关标准的有益数据与经验，并根据我国爆破技术人员已经掌握的实测数据资料制定出我国新《爆破安全规程》的有关规定，即岩石爆破对地面建筑物和隧道的爆破震动安全判据可采用地面质点振速和主振频率两个指标。以主振频率的不同频段确定相应的振速，其基本形式类似于图3所示。图中地面建筑物和隧道类别可以根据已有资料适当增加。

(2）建立常见建（构）筑物自振周期表。为防止爆破振动频率与建（构）筑物自振频率相近而引起的共振现象，必须了解建（构）筑物的自振频率或自振周期。表2列出了常见建（构）筑 物的自振周期[1]。

(3）爆破振动频率的计算。目前国内有两种计算公式计算爆破振动频率。

文献［2］提出用下式计算爆破地震动引起的地面质点振动频率：

f=（ kfC7/5s./ Q1/3 ) • ( Q1/3 / R)2/5        (1)

式中, kf为频率系数,kf=0.01～0.03；Cs为岩石的横波波速,cm/s；Q为相同距离同时起爆的总药量， kg；R为测点至爆源距离， m。

文献〔3］提出的振动频率计算公式如下:

f＝k（Q1/3 /logR)1/2    (2)

式中，k为系数,对于硐室爆破，k=0. 8～5. 0；对于台阶爆破，k＝5.0～50；对于拆除爆破，k＝1.0～10；药量大时系数取小值，反之取大值。上述两个公式都是在一定试验条件下获得的经验公式，为计算爆破振动频率做了有益的探索。可以试用，但将它列入新《爆破安全规程》中，条件尚不成熟。

4 结束语

笔者在分析了我国采用振速-频率作为震动强度指标的必要性与可能性之后，提出了在制定我国新的统一的《爆破安全规程》时，应考虑振速与频率综合影响的建议，即将振动速度和主振频率两个指标作为爆破震动安全判据。同时指出，在目前尚无一个理想的、被普遍接受的振动频率计算公式的条件下，根据我国已有的实测数据制定出不同地面建筑物和隧道的保护对象所在地的质点峰值振动速度和对应的频率，以经验数据代替计算公式，这是目前唯一可行的方法。

参考文献

[l］黄吉顺， 蒋志光．爆破振动工程特性及其安全技术措施. 工程爆破文集（第六辑）．深圳：海天出版社，1997.

[2］焦永斌.爆破地震安全评定标准初探．爆破， 1995，(3): 45～47.

[3］唐春海等．爆破地震动安全判据的初步探讨.有色金属（季刊）， 2001，53 (1)：l～3.

摘自《汪旭光院士论文选集》

1.0.1 为规范建筑与桥梁结构监测技术及相应分析预瞥，做到技术先进、数据可靠、经济合理，制定本规范。

1.0.2 本规范适用于高层与高耸、大跨空间、桥梁、隔震等工程结构监测以及受穿越施工影响的既有结构的监测。

1.0.3 建筑与桥梁结构的监测，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。

2术语和符号

2.1术 语

2.1.1 结构监测 structural monitoring

频繁、连续观察或量测结构的状态。

2.1.2 施工期间监测 construction monitoring

施工期间进行的结构监测。

2.1.3 使用期间监测 post construction monitoring

使用期间进行的结构监测。

2.1.4 监测系统 monitoring system

由监测设备组成实现一定监测功能的软件及硬件集成。

2.1.5 监测设备 monitoring equipment

监测系统中，传感器、采集仪等硬件的统称。

2.1.6 传感器 transducer / sensor

能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。

2.1.7 监测频次 times of monitoring

单位时间内的监测次数。

2.1.8 监测预警值 precaution value for monitoring

为保证工程结构安全或质量及周边环境安全，对表征监测对象可能发生异常或危险状态的监测量所设定的警戒值。

2.1.9 监测系统稳定性 monitoring system stability

监测系统经过长期使用以后其工作特性保持正常的性能。

2.1.10 此测设备耐久件 monitorine eauiDment durability

监测设备在正常使用和维护条件下，随时间的延续仍能满足 监测设备预定功能要求的能力。

下载地址：

《建筑与桥梁结构监测技术规范》（GB 50982-2014）.pdf

1.0.1  为有效利用既存房屋，准确判断房屋结构的危险程度，及时处理危险房屋，确保房屋结构安全，制定本标准。

1.0.2  本标准适用于卨度不超过丨00m的既有房屋的危险性鉴定。

1.0.3  危险房屋鉴定，除应符介本标准规定外，尚成符合国家现行有夫标准的规定。

2  术语、符号

2.1  术语

2.1.1  既存房屋 existing building

建成两年以上且已投入使用的房屋。

2.1.2  构件 member

组成房屋整体结构的轴木中元，般是指承受各种作用的吶个结构构件，也可以是由若干杆件或构件组成的组合构件。

2.1.3  调査 investigation

通过现场査勘、收集查阅文件等手段进行的信息收集。

2.1.4  检测 inspecUon

对既有房屋的结构状况或性能所进行的检杏、测量和检验等工作。

2.1.5  评定 assessment

根据调查、检测和分析验算结來，对既存结构的危险性按照规定的标准和方法所进行的评价。

2.1.6危险性鉴定appraisal

实施一组工作活动，其目的在于判定被鉴定房屋的危险性程度。

2.1.7  主要构件 dominant member

其自身失效将导致其他相关构件失效，并危及承重结构系统安企的墙、柱、主梁及屋架等构件。

2.1.8  一般构件 common member

其自身失效不会引发其他构件失效的次梁、楼板等构件。

2.1.9  危险构件 dangerous member

承载能力、连接构造等性能，及裂缝、变形、腐蚀或蛀蚀等损伤指标不能满足安全使用要求的结构构件。

2.1.10  危险点 dangerous point

房屋结构休系中评定为危险构件的结构构件。

2.1.11  危险房屋 dangerous building

房屋结构体系中存在承重构件被评定为危险构件，导致局部或整体不能满足安全使用要求的房屋。

下载地址：

《危险房屋鉴定标准》（JGJ125-2016）.pdf

本标准规定了爆破振动监测的基本原则、监测设计、现场监测、数据处理与分析、报告编制、仪器要求、仪器的标定与校准等内容。

本标准适用于各种民用爆破工程第三方振动监测工作，其他振动监测工作可参照执行。

2 爆破振动监测技术规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 6722 爆破安全规程

JJG 676 工作测振仪检定规程

3 术语和定义

下列术语和定义适用于本文件。

3.1 爆破振动 blast vibration

指爆破引起传播介质沿其平衡位置作直线或曲线往复运动的过程。

[GB 6722—2014，定义3.30]

3.2 爆破振动监测 blast vibration monitoring

定量监测爆破作业对周围环境产生的振动影响。

3.3 爆破振动效应 effect of blasting vibration

炸药爆炸的部分能量以振动波的形式向外传播，引起周围介质振动现象的总和。

3.4 质点振动速度 particle vibration velocity

爆破振动波作用下，介质质点往复运动的速度。

3.5 质点振动加速度 particle acceleration of blasting vibration

爆破振动波引发介质质点随时间往复运动速度的变化率。

3.6 主振频率 main vibration frequency

介质质点最大振幅所对应波的频率。

T/CSEB 0008—2019

[GB 6722—2014，定义3.33]

3.7 振动持续时间 duration of vibration

从爆破振动波到达时起，至信号幅值衰减到小于或等于其最大峰值的1/e时止所经历的时间。

注：e为自然常数。

3.8 比例距离 scaled distance

监测点至爆源中心距离与单段起爆药量的立方根之比。

3.9 远程测振系统 remote measurement system of blasting vibration

将现场实测的爆破振动数据及时远程上传，并对数据进行分析处理的爆破振动测试系统。

3.10 振动速度峰值 peak particle velocity

振动波形的正向峰值与负向峰值的绝对值中的最大数值。

3.11 远程数据处理 remote data processing

通过网络对测振仪器采集的数据进行分析和处理。

《爆破振动监测技术规范》（T_CSEB 0008—2019）.pdf

本标准规定了爆破安全评估的原则、依据、内容、组织、流程和审查及报告。

本标准适用于公安机关许可的爆破作业项目的爆破安全评估，其他需爆破安全评估的项目可参照执行。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 6722—2014 爆破安全规程

GA 991 爆破作业项目管理要求

GA 990 爆破作业单位资质条件和管理要求

GA 53 爆破作业人员资格条件和管理要求

3 术语和定义

GB 6722—2014、GA 990、GA 991、GA 53界定的以及以下术语和定义适用于本文件。

3.1 爆破安全评估 safety assessment of blasting projects

依据国家有关法律法规和强制性标准，对爆破设计及实施单位进行的综合性安全评定。

3.2 爆破安全评估单位 safety assessment unit of blasting projects

具有相应资质并依法进行爆破安全评估的单位。

3.3 爆破安全评估组 safety assessment team of blasting projects

根据爆破工程级别与特点而组建的爆破安全评估机构。

3.4 爆破安全评估人员 blasting safety appraiser

持有中级及以上《爆破作业人员许可证》的从事爆破安全评估工作的人员。

3.5 爆破安全评估组组长 leader of blasting safety assessment team

持有高级《爆破作业人员许可证》并全面负责爆破安全评估工作的人员。

3.6 爆破工程类别 category of blasting engineering

依据爆破介质不同进行的工程分类。分为岩土爆破，拆除爆破和特种爆破。

3.7 一次爆破总药量 total amount of explosive for one time blasting

T/CSEB 0009—2019

一个爆破作业项目，实施单次或多次爆破的炸药总量。

3.8 爆区环境复杂程度 complexity degree of blasting environment

在爆破区域附近存在需要保护的居民集中区、大型养殖场和建（构）筑物及设施的重要程度。

3.9 爆破工程分级 blasting engineering classification

按照工程类别、一次爆破总药量、爆破环境复杂程度和爆破物特征对爆破工程进行的等级划分。

注：根据 GB 6722—2014，爆破工程分为 A、B、C、D 四个级别，对不同级别爆破工程实行分级管理。

3.10 爆破设计 blasting design

依据爆破工程要求而进行的技术设计和施工组织设计的工作。

4 基本原则

4.1 爆破安全评估单位应按相应资质等级承揽爆破安全评估工作，依法独立、科学地开展爆破安全评估工作。

4.2 在城市、风景名胜区、重要工程设施附近实施的爆破工程应按本标准进行爆破安全评估，其他需要爆破安全评估的项目可参照执行。

4.3 建设单位应与爆破安全评估单位签订爆破安全评估合同。

4.4 经安全评估通过的爆破设计，施工时不得任意更改；经安全评估否定的爆破设计，应重新编写，重新评估。

4.5 施工中如发现实际情况与评估时提交的资料不符，需修改原设计文件时，对重大修改部分应重新上报评估。

4.6 环境十分复杂的重大爆破工程，建设单位或项目业主应邀请（或委托）专家咨询，评估单位应在专家组咨询意见的基础上，编写爆破安全评估报告。

《爆破安全评估规范》（T_CSEB 0009-2019）.pdf

1 范围

本标准规定了爆破安全监理的原则、依据、内容、机构、规划和流程及资料。

本标准适用于公安机关许可的爆破作业项目的爆破安全监理，其他需爆破安全监理的项目可参照执行。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 6722 爆破安全规程

GA 991 爆破作业项目管理要求

GA 990 爆破作业单位资质条件与管理办法

GA 53 爆破作业人员资格条件和管理要求

3 术语和定义

GB 6722、GA 991、GA 990、GA 53 界定的以及以下术语和定义适用于本文件。

3.1 爆破安全监理 safety supervision of blasting projects

受建设单位委托，依据国家有关法律法规和强制性标准，对爆破作业项目实施的专业化安全监督管理。

3.2 爆破安全监理单位 safety supervision unit of blasting projects

具有相应资质并依法从事爆破安全监理的单位。

3.3 爆破安全监理机构 blasting safety supervision agency

根据爆破工程级别和特点，由爆破安全监理单位派驻项目，并全面负责爆破安全监理的机构。

3.4 总监理工程师 chief project management engineer

持有高级《爆破作业许可证》且不低于爆破工程级别，全面负责爆破安全监理工作的人员。

3.5 总监理工程师代表 representative of chief project management engineer

持有中级及以上《爆破作业许可证》，代表总监理工程师行使其部分职责的人员。

T/CSEB 0010—2019

3.6 监理工程师 supervision engineer

持有中级及以上《爆破作业许可证》，负责爆破作业项目安全监理工作的人员。

3.7 监理员 site supervisor

持有初级及以上《爆破作业许可证》，从事爆破现场安全监理的人员。

3.8 爆破安全监理规划 project management planning

由总监理工程师主持编制，并经爆破安全监理单位技术负责人批准，用于指导爆破安全监理工作的文件。

3.9 爆破安全监理实施细则 detailed rules for project management

由监理工程师依据爆破安全监理规划编制，并经总监理工程师批准，用于实施爆破安全监理的操作性文件。

3.10 爆破作业期间 during blasting operation

自爆破器材送达爆破作业现场至爆破作业结束的过程，包括爆破器材交接、检验、装药、填塞、连网、警戒、起爆、爆后检查、退库及盲炮处理等环节。

3.11 爆破安全监理日志 daily record of project management

爆破安全监理机构每日对爆破安全监理工作及爆破作业安全情况所做的记录。

3.12 爆破安全监理总结报告 supervisory summary report

爆破作业项目完工后，由爆破安全监理机构编制的爆破作业项目监理全过程的报告。

4 爆破安全监理总体要求

4.1 爆破安全监理单位应根据 GA 990 规定承揽爆破安全监理业务，依法公平、独立、诚信、科学地开展爆破安全监理服务，并接受公安机关的监督和管理。

4.2 爆破安全监理单位的主要负责人应对本单位的爆破安全监理工作全面负责，爆破安全监理实行总监理工程师负责制。

4.3 跨省、自治区、直辖市行政区域从事爆破安全监理的，应事先将爆破安全监理项目的有关情况向爆破作业所在地县级公安机关报告。

4.4 同一爆破作业项目中爆破安全监理单位与爆破设计施工单位、爆破安全评估单位应无从属或同属及利益关系。

4.5 爆破安全监理不得替代爆破设计施工单位的安全管理。爆破安全监理单位、监理人员依法承担相应责任。

4.6 爆破安全监理应由建设单位委托，并以书面形式与爆破安全监理单位签订爆破安全监理合同。

4.7 爆破安全监理合同应明确爆破安全监理的范围、内容、职责、工期和费用等。

爆破安全监理规范.pdf

本规程适用于0.1Hz-10 kHz频率范围内的工作测振仪的首次检定、后续检定和使用中的检验。

工作测振仪一般由振动传感器、放大器和指示或记录装置组成的测振系统。

点击下载：

JJG 676-2019 测振仪检定规程.pdf

主要变化如下：

将规程名称“工作测振仪”修改为“测振仪”；

增加“频率误差”检定项目；

增加“上限和下限截至频率”检定项目；

取消了“传感器（或测振仪）参考灵敏度”计量性能要求

JJG 676-2019,测振仪检定规程，JJG 676-2019下载,测振仪检定规程,国家计量标准，JJG 676-2019检定规程

采用打桩、振冲、强夯法处理地基时，会造成重复性的瞬时振动，这种振动在岩土的介质中，以激振点为中心，以地震波的形式向外传播，若不加以控制，可能会对临近的建(构)筑物产生不同程度的伤害。为了防止建筑施工振动对建筑结构产生损伤，在施工过程中对重复性的瞬时振动的监测是很有必要的。

一、监测标准

根据《建筑工程容许振动标准》GB 50868-2013等相关标准，评估打桩、振冲、强夯等施工对建(构)筑物的振动影响，应采用建筑结构基础和顶层楼面的振动速度峰值及其对应的振动频率为基准。

表1.打桩、振冲、强夯对建筑结构影晌的容许振动值

二、监测方法

【关键词】 质点振动速度； 破坏判据； 爆破监测； 同段药量；

爆破产生的地震波是一个频域宽阔，成分复杂的振动波，它既沿地表传播又呈球形传播，加上作为传播媒介的大地具有自身的非均匀性与复杂性，所以想要简单准确地获得测试结果是很困难的。

众所周知爆破产生的地震波是一种弹性波，它包含在介质内部传播的体波和沿地面传播的面波，体波可分为纵波和横波。纵波就是我们常说的压缩波，也叫P波。是以传播媒介自身不断反复压缩与伸展的形式呈球形传播，其传播速度较快，根据我们常年检测的经验，其平均传播速度大约是横波（也称剪切波或S波）的两倍以上。虽然纵波的传播速度较快频率较高,但对于地面建筑的破坏力并不大，很容易被较疏松的土壤、沙石层和卵石层迅速衰减，当然如果碰上较大范围坚硬的岩石层其影响力也不可轻视。

经验证明横波的传播速度虽然较慢，频率较低，它沿地表以传播介质上下剪切的形式像水面波般地横向圆形扩散传播，其破坏力是非常明显的。因此在爆破测震中人们更关注的是横波即指向地心方向的上下震动波，所以在我国直到现在，很多场合，很多单位图省事只测垂直方向的震动，而不管径向和水平方向的震动。而复杂的现场测试告诉我们，这样的测试方法是简单和片面的。垂向震动大于其它方向的震动只是一般规律，就像离爆源近的质点震动大于离爆源远的质点震动也只是一般规律。

而我们在现场实测的情况，时常会由于受地质条件复杂性的综合影响地震波来回反射与叠加的结果，造成了某一特定方向的震动特别明显。另外离爆源近的测点由于土质松软或沟壑衰减测得的数据偏小，而另一端离爆源更远的测点因大地介质的坚硬均匀使得测到的数据反而更大。以上现象在现场实测中并不少见，也并不奇怪。因此日本矿业会爆破震动研究委员会指出：“原则上应同时测定互相垂直的三个分量，而不是只测其中一个方向。”美国矿业局也规定：“爆破震动的破坏判据应该是三个分量中最大的一个为准。”在这方面我国现有的《爆破安全规程》GB6722-2003对这一问题没有明确的解释和规定，而国内近两年在实施过程中已基本形成共识，一般情况下都测三向，要求不严时有的也只测单向。

对此我们的观点是在有条件的情况下，应该以三矢量合成的方向与数据为准。当然在实际操作中，如果仅仅是想比较不同测点震动衰减的情况，仅测其中最大的一个分量也是可行的。

了解更多爆破测振仪www.zkck.com和 三分量振动速度传感器 相关信息 可拨打028-85238246

（1）通过爆破振动监测与试验，获取爆破振动沿不利断面或不安全方向的振动衰减传播规律，回归计算爆破振动传播公式，估算开挖爆破最大允许药量与安全距离，为确定爆破施工方案与爆破参数提供依据；

（2）通过爆破振动监测与试验，评价爆破施工方案和爆破参数的合理性，为控制与优化爆破施工参数提供依据；

（3）通过爆破振动监测，测定开挖爆破作业对震动敏感建（构）筑物、岩土体的振动影响程度，并根据相关规范及设计标准，对其安全性作出评估，并为控制或调整爆破参数提供依据。

爆破监测工作内容有哪些？

根据开挖爆破施工情况，结合需要重点保护的对象分析，爆破振动试验与监测工作内容包括：

（1）测定基坑四周爆破振动参数，监测基坑开挖爆破对周边建筑、铁路、公路的振动影响。

（2）测定基坑围护结构的爆破振动参数，监测基坑开挖爆破对基坑围护结构的振动影响。

针对以上要求，中科测控研发的爆破测振仪完全符合以上对于爆破振动的监测，并得到广大爆破施工单位的一致认可！

监测单位现场职责
（1）提交爆破振动监测方案，报业主批准；每次振动监测前提交振动监测点位布置图。
（2）指定现场工作联络人，协调双方的配合工作。
（3）至少提前2小时开始爆破振动准备工作，提前30分钟完成准备工作，并通知现场警戒负责人。
（4）遵守现场爆破安全规定，确保人员、设备安全。
（5）爆破测振仪测试完成，及时清理工作现场。
（6）及时提交爆破测振仪监测成果。

土建承包人配合工作
（1）指定现场工作联络人，协调双方的配合工作。
（2）提供开挖爆破施工方案。
（3）至少提前1天告知爆破工作安排，提前6小时通知准确爆破时间。
（4）提供爆破网络图、爆破参数及爆源点坐标，告知最小安全距离。
（5）协助清理监测点上的障碍物，凿平传感器埋设点，测量监测点坐标。
（6）协调现场监测工作和安全警戒，告知警戒区域。

爆破测振仪更多咨询028-85238246 官网www.zkck.com

标准编号：TB 10313-2019

发布部门：国家铁路局

爆破振动安全标准主要有几大部分，可根据情况选择比对。

(1)铁路路基破振动安全允许值

(2)铁路涵洞爆破振动安全允许值

(3)岩石边坡爆破振动安全允许值

(4)桥梁爆破振动安全允许值

(5)隧道爆破振动安全允许值

(6)接触网支柱爆破振动安全允许值

(7)铁路站房爆破振动安全允许值

完整版标准规范点击下载：

TB 10313-2019 铁路工程爆破振动安全技术规程简版.docx

TB 10313-2019 铁路工程爆破振动安全技术规程.pdf

下载地址：GB/T 50452-2008 古建筑防工业振动技术规范

标准简介
本规范经住房和城乡建设部以公告第121号批准、发布，自2009年1月1日起实施。
本规范包括：1、总则；2、术语、符号；3、古建筑结构的容许振动标准；4、工业振动对古建筑结构影响的评估；5、工业振源地面振动的传播；6、古建筑结构动力特性和响应的计算；7古建筑结构动力特性和响应的测试；8、防振措施。

《古建筑防工业振动技术规范(GB/T 50452-2008)》根据建设部《1999年工程建设国家标准制订、修订计划》（建标[1999]308号）的要求编制本规范。本规范在编制前，开展了《工业环境振动对文物古迹的影响及相应规范》课题的研究，对主要的工业振源、全国有代表性的古建筑结构及古建筑材料等进行了现场测试和室内实验，取得了大量可供分析的原始数据；对古建筑结构的振动控制标准、结构的动力特性和响应等方面进行了理论研究和实际验证，为制订规范提供了科学的、可靠的依据。
在编制过程中，编制组以上述科研成果为依据、实践经验为基础，对规范的主要内容和问题，采取多种方式广泛征求有关单位和专家、学者的意见，反复讨论、修改，完成规范的送审稿和报批稿，经全国审查会定稿。
本规范分8章、2个附录。主要内容为：古建筑结构的容许振动标准、工业振动对古建筑结构影响的评估、工业振源地面振动的传播、古建筑结构动力特性和响应的计算与测试、防振措施。
本规范由住房和城乡建设部负责管理和解释，五洲工程设计研究院负责具体技术内容解释。

摘录于中国工程爆破协会主编的《新爆破工程消耗量定额》GYD-102-2008    爆破工程属于特种技术工程，除了要执行建设部发布的《建筑安装工程费用项目组成》(建设部2003年第206号文件)规定的措施项目外，还应列入措施工程的项目有：爆破工程设计、安全评估、监理和监测等。

爆破安全防护措施项目如下表：

计费方法：根据批准的施工方案及防护手段，参照工程所在地一般采用的方法及使用的材料，按实计算。

试验爆破工程

根据试验方案及试验爆破工程的规模，设计施工费用另行计算。

爆破工程其他措施费

根据爆破工程的特殊性，在编制爆破工程总费用时，还应包括以下爆破措施费用：

1  爆破工程设计与评审费。爆破设计应由具有设计资质的单位承担，一般露天爆破按爆破项目直接费的3％～5％计费；拆除爆破的设计需要对建筑结构、使用材料、周边环境及必须保护的设施等进行详尽的调查，计费按爆破项目直接费的10％以内计取，并根据爆破安全规程规定的级别，A级工程乘以系数1.1。硐室爆破的设计需要进行地形测量、地质素描、断面及抵抗线复测等，计费按爆破项目直接费10％以内计取。

2  爆破安全评估费。由爆破工程审批单位委托具有相应资质等级的单位或人员进行爆破工程项目安全评估。取费原则以能支持进行评估发生的费用为基础费用，计费标准以爆破工程直接费用为基础，直接费用10万元以内的评估费以5％计取；10～100万元的以5％～3％计取；100～500万元的以3％。1％计取，500万元以上的工程根据工程的性质、难易程度计取费率不超过1％。爆破安全规程规定的A级爆破工程取费增加难度系数1.1。

3爆破工程专项监理费。由具有相应等级资质的爆破监理单位进行工程监理。由工程建设单位聘用并签订工程监理合同。计费标准以爆破项目直接费为计算基础，10万元以内的项目计取10％以上，10～100万元的项目计取10％～5％，100～500万元的项目计取5～3％；500万元以上的工程项目计取3％以下。爆破安全规程规定的A级爆破工程取费增加难度系数1.1。

爆破振动监测请咨询028-85238246

关键词: 最大段药量; 爆破振动; 非平稳信号; M A TLAB; 小波包分析

爆破振动分析是研究爆破振动 危害控制 的 基础, 也是控制爆破振动危害的前提。 从众多爆破振动实地监测资料看, 爆破振动信号具有持时短、 突变快等特点, 信号的结构包括频谱都是时变的, 属于典型的非平稳信号 [ 1 ] [ 2 ] , 长期以来囿于理论的发展, 人们研究它时, 只好将它简化为平稳信号 (伪平稳) 问题,通过傅立叶等变换来处理。 近年来, 随着科学技术的发展和进步, 特别是新的数学工具的出现, 信号时频表示法已广泛应用 于工程技术领域, 用 小波变换处理非平稳随机信号已激起了 人们很高的热情。 但用小波变换处理爆破振动信号还处于起步阶段, 许多学者正对此做一些有益的尝试和探索 [ 3 ] [ 4 ]。 本文针对爆破振动信号的特征, 对地下工程爆破振动信号进行小波包分析, 以了 解爆破振动信号的能量分布与最大段药量的关系。

更多关注中科测爆破测振仪相关，详情咨询左边客服！

 　　炸药爆炸会产生冲击波，该波在岩石中传播会逐渐衰减为应力波，能量逐渐减小。当其再破坏岩石，只能引起岩石质点的弹性振动，便形成地震波。地震波的能量只占爆炸总能量的2-6%。根据地震波传播路径的不同，可分为两类:一类是沿着岩体内部传播，称为体波；另一类是沿岩石表面传播，称为面波。体波又可分为纵波和横波，面波可分为瑞利波和拉夫波。其中，瑞利波频率低、衰减慢、振幅大，周期和扰动时间长，所携带能量很大，是造成爆破地震的主要因素。

 　　1、爆破地震安全评价的方法

 　　主要有三种方法：爆破地震烈度法、动力分析法和单一参数法。前两种方法或精度不够或理论不够完善，均很少采用。单一参数法控制指标有地面质点最大振速、最大加速度、最大位移、能量比等，其中质点最大振速法最为方便，各国大多采用其为安全评定标准。

 　　我国《爆破安全规程》(GB6722-2014)中地面建筑物的爆破振动判据，采用保护对象在地点峰值振动速度和主振频率。质点振动速度可由相互垂直度的水平径向速度、水平切向速度和垂直速度合成，其中水平径向速度、水平切向速度均较小，所以我们只需测得垂直速度即可。

 　　2、爆破振动监测一般过程

 　　2.1 测点的选取

 　　地面建筑物和构筑物为保护对象。根据已有研究成果，爆破时基础的速度峰值大于柱子的速度峰值；柱子的速度峰值大于墙体、屋面板和圈梁的速度峰值；基础上表面的速度峰值大于下表面的速度峰值；墙体下方的速度峰值大于墙体上方的速度峰值。因此，测点选取基础上表面；若基础埋于土层下，则选择最靠近基础且坚实的散水作为测点。

 　　2.2 探头的布置

 　　一般来说，若地质情况不变，离爆源近的点振速大于远离爆源的点。故保护对象选择离爆源最近的建筑。探头置于转角处基础上，通过延长线，可使一台仪器同时测得三点处的振速，以便更全面的了解爆破对整座建筑的影响。探头需要使用石膏与基础粘结牢固。

 　　3、现场监测实施

 　　监测点位置确定后，使用生石膏粉加水调制成浆糊状，将传感器黏结在隧道内平整面的测点上，约10min石膏凝固后即可进行测试。在安装过程中，垂直速度传感器应该尽量保持与水平面垂直；水平速度传感器的安装应该与水平面平行，水平速度传感器的水平方向有一气泡，如安装处于水平状态时气泡应该在刻度的中间位置。如采用三相速度测试（垂、径、切向）,用垂直传感器测量垂向的速度，用两只水平传感器分别测量径向、切向的速度。安装径向水平传感器应该水平指向爆心，切向水平速度传感器则与径向垂直并且和地面保持水平。

  二、爆破震动监测中应注意事项

 　　爆破震动监测点的选取应注意下列几点：

 　　(1)为了确保隧道结构的安全，需要在隧道内合理布设测点。

 　　(2)测点数目要足够多，以便有足够的数据分析地面震动传播的衰减规律以及和爆心距等参数的关系。

 　　(3)应考虑不同地貌、地质条件的影响，便于了解分析这些因素条件对爆破震动效应的影响规律。

 　　(4)测点数目及布设可根据实际情况进行调整。

 　　三、爆破振动监测测试结果分析

 　　(1)波形分析

 　　爆破振动波形的特征是短间隔多次振动，因为一次爆破通常都是分段起爆，每段爆破将根据药量和爆破条件的变化（如夹制条件、炮孔分散性、装药结构等不同）而产生不同的振动峰值，因此在波形分析中根据不同时刻的峰值变化，首先将不同起爆段分别对应的峰值振速查找出，这样一次爆破测振可获得更多的比例距离条件下的峰值振速信息，增加了振动数据统计分析的可靠性、准确性，也提高了振动测试的效率。

 　　(2)主振频率

 　　现今爆破振动测试仪配套软件中都已带有FFT分析工具软件，今后需要提供小波分析、HHT分析等多种分析方法，选取所关心的振动波形段进行频谱分析是测试结果分析的重要部分，频谱分析需要作统一规定，本分析软件已经自带主频计算，可以直接查看。

 　　(3)振动持续时间

 　　爆破振动持续时间分为一段振波持续时间和全部爆破振动持续时间。一段振波可分成主振段和尾振段。从初至波到幅值衰减到A=Amax/e以为主振波，主振波历时为段振波持续时间。根据段振波持续时间可确定合理微差起爆间隔时间，可分析介质的阻尼特征等。全部爆破振动持续时间指振动波初始到结束的持续时间，大多数情况下对全部爆破振动持续时间并不关心，但它也是反应爆破振动强弱的重要指标之一，在考虑振动疲劳破坏时有一定意义。

 　　(4)地震波传播速度(Vw)

 　　利用地震波波形时标，可以读出振波初至该测点的时刻，计算出不同测点初至波的时差(tW=tB-tA)，以及不同测点至爆源的距离差(RW=RB-RA)，地震波波速VW=RW/tW。当测点距离太近时，由于时差太小，若采样频率过低，地震波波速计算精度低、误差大。因此需作波速计算时应使两点间距加大，并且保证两测点同时触发记录。

 　　四、爆破振动监测工程实例

 　　某隧道是某市改善进入某风景区的交通条件而新建的一条城市公路隧道，它连接X山路和X山南路，处于某湖东侧，穿过山体。在隧道拱顶上方有一建筑群。

 　　隧道设计净宽15m、全长1739.99m，里程桩号为k0＋365.738～k1＋159.728。其中穿越建筑群段全长303m，其里程桩号为k0＋717～k1＋020。建筑群房屋为砖混结构。根据《爆破安全规程》（GB6722-2014）的规定要求，在施工爆破掘进该隧道建筑群段的过程中，需要对其房屋地面质点振动速度进行监测，在监测数据的指导下进行爆破施工作业。

 　 1、爆破振动监测

 　　1.1监测的仪器和方法

 　　本次爆破振动监测采用了由无线网络爆破测振仪、三矢量振动速度传感器等组成的测试系统进行监测。

 　　该测试系统中的振动传感器为三合一同时监测xyz三个方向。量测过程中振动测试仪自动采集、存储相关数据，并通过手机信号传送至云服务器，在有网络的地方可以随时控制网络测振仪。及时对结果进行分析，指导下次爆破方案设计，而人员不用每次到仪器旁采集数据。

 　　由于爆破震动效应随着传播距离的增大逐渐衰减，因此，每次测试时基本上是在离爆破点较近的测点进行测试。每次测量结束后，立即对测试结果进行整理分析，并参照监测数据，结合隧道的埋深、周边建筑物分布情况确定下一次爆破的参数、施工进度，从而确保了爆破作业顺利、安全地进行。

 　　1.2监测点的布置

 　　根据建筑群与隧道的空间位置及距离，在建筑群房屋地面共布置了22个监测点。其中，进口端从k0＋700到k0＋880分别在大约每间隔12～16m的地方布置了13个测点；出口端从k0＋900到k1＋040也分别在大约每间隔15～18 m的地方布置了9个测点。

 　　1.3监测的结果

 　　共获79组数据。

 　　2、爆破振动监测结果的回归分析

 　　在监测初期根据所测得的数据对爆破地震波传播衰减监测结果进行了2次回归分析，第1次是根据施工到k0+567位置时所测得的数据进行回归分析；第2次是根据施工到k0+679位置时所得的数据进行回归分析，将为及时调整爆破设计方案提供依据。

 　　2.1.回归数学模型

 　　根据我国《爆破安全规程》（GB6722-2014）及国内外的一些研究成果，在中国和前苏联地区爆破振动传播与衰减规律普遍都采用萨道夫斯基的经验公式。

 　　已有的研究表明，在预测中考虑了传播介质条件、炸药量和爆心距测点的距离等主要因素，但忽略了测点距爆心的高差距离、爆破振动主频等因素；而这些因素在某些特定的条件下也是影响质点振动速度的主要因素；又由于各测点之间的高差不在0.5m～1.5m范围内，那么就必须考虑高程差对地震波传播的影响。因此，在隧道开挖爆破施工中，为了使预测爆破振动更准确、符合实际情况，在质点振动速度预测公式中应增加高差影响系数。

 　　2.2回归结果分析

 　　从监测的数据来看，在未进入建筑群段前，在隧道爆破点正上方地面测得的振动速度基本上在1～6cm/s之间；而进入建筑群段后，通过爆破监测的信息反馈，逐渐调整装药量使在建筑群房屋地面测得的振动速度值均小于1.5cm/s，且95%以上小于1.0cm/s，并符合《爆破安全规程》（GB6722-2003）关于砖房地面质点振动速度不得超过2～3cm/s的要求。其信息化爆破施工监测较好地指导了后续阶段隧道的爆破作业。

 　　3、爆破振动控制技术 爆破振动监测

 　　3.1选择合理的爆破时差

 　　对于本研究的短进尺的隧道施工爆破工程，对低段位各排炮孔之间采取了合理的时差间隔，并保证了主震动频率不接近于被保护建筑物的自振频率，同时使地震波之间不产生叠加。因此，为了不使后一段地震波与前段相叠加，故应适当增加使用的非电导爆管(或电雷管)段数，使前后段爆破时差≥100～150ms，从而确定了合理的微差时间。

 　　3.2控制段最大装药量Q

 　　通过本次爆破振动监测表明，当降低起爆药量时，可以使质点的振动速度减小，达到减振的目的。

 　　3.3采用微差起爆

 　　在爆破施工中，通过适当布置起爆顺序，采用跳段起爆，多次分批起爆，将首先破坏被爆岩石的拱形结构使其具有自坍趋势，达到了减少装药量的目的。

 　　3.4控制掘进进尺

 　　为控制总装药量的单段药量，在立交段的进尺控制在1m以内，其它地段的爆破进尺控制在1.5m以内，并采用分台阶分部小导洞掘进，从而控制了单段药量，使爆破震动效应控制在较低的水平。

 　　3.5采用预裂爆破

 　　实践表明，预裂爆破降震率大都在30 %以上，效果好的预裂爆破降震率可达50 %以上，预裂爆破已成为常用的有效降震措施。因此，对于本研究的爆破工程可以适当采取预裂爆破，以减低爆破振动。

 　　五、结束语

 　　只有在进入建筑群段前经过反复的爆破实验并根据监测数据及其回归分析，进一步优化调整了爆破参数，采取了控制掘进进尺、控制单段最大装药量、多次分批引爆以及分台阶分部小导洞掘进等措施，从而将爆破震动效应控制在较低的水平，来确保地表建筑群的安全和爆破作业的安全。
了解爆破振动监测技术探讨，爆破振动监测，爆破振动监测仪，爆破振动分析，关注中科测控www.zkck.com 爆破振动监测仪系列产品。知道更多的爆破振动监测方面的问题!

武汉南国昙华林建筑基坑周边环境图（单位：m）

本次爆破综合采用（间隔装药、微差爆破、开挖减震沟和创造新的自由面）这4种减震方法。在爆破工程的具体实施过程中，采用了5台成都中科测控公司生产的TC-4850型爆破振动仪， 通过对武汉南国昙华林建筑基坑土石方爆破工程爆破振动的监测与控制实践，研究了不同装药结构和开挖减震沟对爆破振动峰值的影响，并对现场实验监测的数据进行了分析，得出以下几点结论：

（1）采用两层间隔装药时，测点的震动峰值明显小于连续装药时的峰值，振动峰值降低率为18.7%，改良装药结构是控制爆破振动效应的一种有效手段。

（2）减震沟可以明显降低爆破振动幅值，同一侧点的振动峰值降低率为30.5%。在爆破区域与被保护物之间开挖减震沟，将有效保护周边建筑。

（3）在城市复杂环境下的爆破工程中，可以综合利用间隔装药技术和微差爆破技术，结合开挖减震沟和创造自由面的技术手段有效降低爆破振动，保证工程的安全、快速、高效的进行。

更多关于爆破振动监测方面探讨可随时联系右侧QQ及顶部电话沟通！

    爆破时通过炸药能量的释放，使炮孔周围介质破碎，同时由于爆破应力波作用又使远处介质产生剪应力和拉应力，使介质产生裂隙；剩余的一部分能量以波的形式传播到地面，引起地面质点的振动，形成爆破地震。地面与地下工程结构均受爆破地震的影响，在爆破工程设计时需根据实际情况进行爆破地震强度的检算。近年来，爆破拆除工程日益增多，为了不致损伤破坏爆体周围的建筑与设备，严格控制爆破振动是极为重要的。因此，在控制爆破设计中，同样需要进行爆破强度的检算。通常使用爆破测振仪对其进行爆破振动速度监测。

爆破地震与自然地震

爆破地震与自然地震有相似之处，即二者都是急剧释放能量，并以波动的形式向外传播，从而引起介质的质点振动，产生地震效应。但爆破地震还有以下特点：

一、爆破地震的震源能量小，影响范围小；

二、持续时间短，爆破地震一般在0.1～0.2 S左右，而自然地震持续时间长，一般在10～40 S左右；

三、爆破地震振动频率高，而自然地震一般是低频振动；

四、可以控制爆破震源大小及作用方向；

五、通过改变爆破技术可以调节振动强度。

虽然在同一地点的两种地震波参数相同，但爆破地震对该处建筑的影响和破坏程度要比自然地震轻。因此，对于爆破地震问题不应按自然地震的计算方法来处理。

爆破振动速度

爆破所引起的地面振动与天然地震一样，是一个非常复杂的随机变量。它是以波的形式传播的，其振幅、周期和频率都随时间而变化。振动的物理量一般用质点的振速、加速度、位移和振动频率等表示。用振动的哪些物理量作为衡量爆破地震效应强度的判据，在不同的工程实践中，各有侧重。目前，国内外多采用地面质点的振动速度作为衡量爆破地震效应强度的判据。这是因为：

一、它可以使爆破振动的烈度与自然地震烈度相互参照；

二、目前采用的速度传感器及二次仪表比较普遍，标定与信号检测较容易。

三、便于换算与结构破坏判据相关的参数。

爆破振动速度的计算

岩石介质的振动矢量是由相互垂直的三个方向的矢量和求得的。一般用垂直振动速度作为判据。在理论的推导上，由于爆破振速的大小与炸药量、距离、地形、爆破方法等有关，推导出的公式（经验公式）较多，目前使用较多的是由相似理论 量纲分析的结果，给出按药量立方根比例推算的方法决定函数关系（萨道夫斯基提出的经验公式），中科测控系列爆破测振仪软件均可以分析爆破数据，提供参考

v=k(Q^(1/3)/R)^α                          式（1）

式中：V为爆破产生的振动速度（cm/s）；K为介质系数；α为衰减系数；Q为最大一段装药量（kg）；R为测点与爆心的距离（m）。  由于工程爆破的地质条件、装药设计等等条件千变万化，式中的参数经常变化，特别是K与α系数的值要在具体的工程条件下确定。通常使用小药量试爆，测试数据V、R、Q值进行线性回归，计算得出a1，a0的数值：即将式（1）变形得

lnV=lnK+αln(Q^1/3／R)                 式（2）

令： y=lnV，a0=lnK,a1=α，x=ln(Q^1/3/R)得

y=a0+a1x                              式（3）

求出K与α之值，然后根据设计的Q、R值计算出V值，同时应使V值小于《爆破安全规程》（GB6722 86）规定的安全振速［V］范围内。

安全振速爆破地震引起介质质点产生的振动速度，作为衡量爆破地震效应强度的判据。

不同的振速对巷道、建（构）筑物等造成不同程度的破坏。为此，我国制定的《爆破安全规程》（GB6722 2014），规定了有关的安全振速，以防止爆破振动引起的危害和损失。

矿山巷道的安全振速为：

(1)围岩不稳定，但有良好支护：［V］<10cm/s。(2)围岩中等稳定，有良好支护：［V］≤20 cm/s。(3)围岩稳定无支护：［V］≤30 cm/s。

建(构)筑物地面质点的安全振速为：

(1)土窑洞、土坯房、毛石房屋：［V］≤1cm/s。(2)一般砖房，非抗震大型砌块建筑物：［V］≤2～3 cm/s。(3)钢筋混凝土框架房屋：［V］≤5cm/s。

爆破振动反应谱

如上所述，虽然已将爆破地震的安全振速作为建（构）筑物是否破坏的判据，据以判断该建（构）筑物在一定的爆破情况下是否安全，但是，对于建筑结构可承受爆破地震荷载数值还无法确定。因为，安全振速不能确定爆炸振动对建（构）筑物产生的地震荷载（地震力）。地震荷载与一般荷载不同，一般荷载与结构的动力特性无关，可以独立确定。而地震荷载不仅取决于地震烈度，即地震时受到的影响和破坏程度的大小，还与建筑物的动力特性等因素有密切关系，如结构的自振周期、阻尼等。目前，我国与世界上大多数国家对自然地震的抗震设计规范，采用了反应谱理论来确定地震荷载。

应谱的概念用一个阻尼谐和振动子（即单自由度体系）来模拟真实建筑物，然后考察此振动子在承受地震引起的速度、加速度、位移特性。我们将实测到的地面加速度曲线作为确定反应谱的输入，对于某一个自振频率 阻尼的组合情况求出对于地面加速度的最大反应，这一最大反应就是反应谱曲线上的一个点。因此，反应谱的定义是单自由度体系对于给定的地面加速度考虑阻尼时的最大反应（加速度、速度、位移）与系统的自振频率（或周期）的关系曲线。反应谱计算理论是根据地震时的实测记录，通过分析计算所绘制的加速度反应谱曲线为依据的。

反应谱分析在爆破地震中的应用爆破振动波形可进行直观分析，为什么还要进行反应谱分析？振动强度的物理量中，如振幅的大小，振动持续的时间的长短等在所测波形中容易了解。然而，象频率的高低、分布情况、能量的大小等物理量，从波形图中不易得到。只有通过频谱分析才能获得振动各参量中的各频率成分和分布范围，得到主振幅的频率值。爆破地震频谱分析很重要，它对各种结构物，地下工程等，在爆破作用下的动力分析，提供了不可缺少的振动参数。

频谱分析地震波是质点作周期性振动的弹性波，波动可能是瞬态的、周期性的或随机性的。分析地震的作用，所关心的是地震通过时质点产生的运动。谐振运动的基本运动方程为：

u=umax sinwt                   式（4）

式中：u是在t时刻的质点位移；umax是位移幅值；w 是角频率，w =2πf，f为频率。对式(4)求导，得到质点作谐振动的速度（V）和加速度（a）。 若只考虑最大值，则 实际上，地震波中质点的运动不是简单的谐振动，位移幅值和周期都不是固定常数，而随时间变化。但上述各参量幅值间的关系，可用来分析地震波中质点的运动。爆破产生的振动波中包含各种成分的波。图1是一较典型的爆炸地震图。地震图中三条曲线分别记录了质点位置矢量在三个方向上（纵向L，垂直方向Z，横向T）的分量。可以看出，最先记录下的是体波，尔后是表面波。各谐波分量中振幅最大的分量的频率为主频率。求算主频率的方法是对波形进行傅里叶谱分析，因质点的振动波形是时间的函数，通过傅里叶变换把振动波形的振幅随时间变化的函数变换成振幅随频率变化的函数，即由时域变成频域。

频谱分析是以傅里叶级数和傅里叶积分为基础。波形分析采用傅里叶积分的方法，是把时间域里的信号x(t)变换为频率域里的函数x(w)之间的关系，记录波形只在持续的时间T内，x(t)才存在傅里叶变换。式中：x(t)：是爆破振动量（如位移、加速度等 ）的时间历程；x(w)：为x(t)的频谱；w是角频率；j=-1是复数单位。对有限长波形的傅里叶变换是一复数。

x(w)=R(w)+jI(w)                       式（5）

式中实部： 虚部： 谱的幅值为 相位谱为： 快速傅里叶变换(即FFT算法)，是通过把整个数据序列，分离成若干个较短的序列来计算离散傅里叶变换(DFT)，以替代整个序列的DFT。FFT算法有多种计算结构形式，常用的柯立 杜开法是使数列成2P的数据序列。FFT法可达到较快较高的速度和精度，达到实时分析的效果和替代繁杂的计算。因此用它编制成软件，在计算机上进行频谱分析。

进行实测的爆破地震测试系统框图如图２所示。使用上述系统可以把爆破地震直接进行记录分析打印,得到频谱分析的结果，找出振动波形中的主频率。该系统可用笔记本式电脑直接在现场进行测试。找出主频率，以此来判断地震波对结构的影响，以及分析结构在地震波作用下的反应，求算出爆破地震荷载的大小和方向。

综合分析

爆破地震效应强度是以振速(或加速度,位移)为判据，为保证建(构)筑物的安全，必须使其控制在《爆破安全规程》的安全振速及有关规定的范围内。国内大多使用速度作为安全判断依据，加拿大、美国是以加速度作为安全判断标准，各有利弊，根据自己的需要或者是测试方便来选取。而要知道爆破地震所产生的地震荷载(地震力)，则要通过测试与频谱分析，求出主频率。可进行某些建筑物的抗震(爆破地震)的设计，指导爆破设计与采取的安全措施以及事故的事后分析等。无疑对解决工程爆破问题是有帮助的。

更多探讨爆破测振仪 爆破振动传感器 爆破振动速度 可随时联系我们！

关键词：露天矿山；爆破飞石；控制方法

爆破飞石是指在工程爆破中，被爆介质中那些脱离主爆堆而飞得较远的碎石[1]。由于这些碎石没有具体的飞行方向和距离，并且抛掷的比较远，对爆区周围的人员、设备的安全造成严重的威胁[2]。根据美国在1982～1985年的统计，飞石事故占露天爆破事故的59．1％；日本在1979年发生的爆破事故中，飞石事故高达61％，在1988年，更是高达73％[3]。我国爆破飞石造成人员伤亡、建筑物损坏的事故占整个爆破事故的15％～20％，露天矿山爆破飞石伤人事故占整个爆破事故的27％[4,5]。如2008年10月16日18时13分，神华宁夏煤业集团有限责任公司大峰矿露天剥离工程现场，发生一起重大爆破飞石事故，造成死亡16人、53人受伤。由此可见，在工程爆破中，控制爆破飞石的重要性。

1爆破飞石产生的原因

笔者认为，爆破飞石产生的原因可以归纳为以下三个方面。

1．1客观因素——地质条件多变

大多数情况下爆破对象是岩体，由于岩体具有各向异性和不均匀性的特点，常常隐含着节理、裂隙、断层、软弱夹层等结构面，在爆破前很难完全掌握岩体的每个细节。这些结构面与岩石相比属于薄弱部位，破碎时需要的炸药能量较小，而炸药在炮孔中布置很难顾及到每个弱面的存在。因此，炸药在岩体中爆炸后，爆生气体会从这些薄弱部位首先冲出，夹带着个别碎块形成飞石。

1．2设计存在缺陷

设计方面的缺陷也是产生飞石的重要原因，归纳为以下几点：

(1)爆破性质选择有误。如对于露天深孔松动爆破，爆破作用指数选择过大，将大大增加产生飞石的概率。

(2)最小抵抗线选择不当。最小抵抗线方向是岩石阻力最小的方向，也是最易产生飞石的方向。当最小抵抗线选择过小时，炸药爆炸后，只用一部分能量就足以破碎抵抗线方向的岩石，多余的能量将破碎后的岩块向前抛掷，产生更多更远的飞石。当最小抵抗线选择过大时，炸药产生的能量不足以克服抵抗线方向岩石的阻力，但爆炸能量总要释放出来，所以这时就容易从孔口冲出(露天台阶爆破)，随之而来的是飞石。

(3)填塞长度不足。设计的填塞长度不足时，填塞物不足以抵挡高温高压气体的冲击，瞬间从炮孔中冲出，这样不但减少了爆生气体作用于岩石的时间，而且会产生大量的飞石。

(4)起爆顺序选择不合理。起爆顺序不当时，先起爆的炮孔会引起后起爆炮孔的抵抗线等参数变化。这种变化不利时，如抵抗线变得过大或过小，同样会产生飞石。

(5)延期时间确定不合理。微差起爆是一种比较先进的爆破技术，合理的设计和施工，能减少飞石的产生，但是炮孔的间隔时间过长或过短的话，都容易产生飞石。

(6)炸药量过多。如爆破介质为花岗岩、石英砂岩、石灰岩等容重较大的介质时，介质吸收炸药能量的能力较弱，降低波动能量的作用也小，可以用于克服惯性运动的炸药能量就相应较多，所以产生飞石较多，距离较远[7]。在其他条件相同的情况下，装药量越大，爆破飞石就越多，飞石飞行距离就越远。

1．3施工管理不到位

(1)钻孔产生偏差。没有严格按照爆破设计的孔位、孔深进行钻孔，超过了误差允许范围。如抵抗线变大或变小，容易产生飞石；孔深过大，超量装药，也会产生更多的飞石。

(2)装药量过多。如设计时选择使用铵油炸药，但在装药前，发现炮孔中有水，改用乳化炸药，但装药长度没有改变，导致装药量过大，将会产生飞石。

(3)抵抗线发生变化。露天台阶爆破时，如果钻孔前是压渣，按估计的位置进行钻孔。而在实施爆破装药前已经清渣，并且抵抗线与预估的相差较大，如果不适当调整装药量，也将会产生飞石。

(4)填塞不合格。填塞长度不足，或是填塞质量不高，如填塞物中夹带碎石、填塞物密实度不够，都会产生飞石。

(5)覆盖质量差。露天浅孔爆破时，炮孔覆盖质量不合格和炮孔周围的碎石也是引起飞石的原因之一。

2爆破飞石产生的部位

 由于产生爆破飞石的原因是多方面的，情况也是比较的复杂，目前情况下，很难用一个系统的理论来对其进行分析。根据经验，爆破飞石的产生部位主要有填塞段、孔口和最小抵抗线3处，如图1所示。

3爆破飞石的参数计算

爆破飞石的产生机理非常复杂，目前还难以用数学分析方法准确地计算其参数。个别飞石的飞行参数与爆区地形、地质条件、爆破参数、填塞质量和气候条件等因素有关，对于抛掷爆破个别飞石的飞行高度和距离可按下列公式计算[1]：

式中，H为个别飞石飞行的最大高度，m；l为个别飞石飞行的水平距离，m；vo为初速度，m／s；α为飞石抛射角，(°)；g为重力加速度，m／s2。

当在斜坡地形进行爆破时，如山坡角度为β，则沿山坡下方的飞石最大距离为：

式中，l′为个别飞石最大距离，m；β为山坡坡角，(°)：

在工程实践中，飞石的飞行高度和距离是很难确定的，因此，人们根据大量的实际工程资料，提出了如下的经验公式：

l=20kn2W   (4)

式中，l为个别飞石的飞行最远距离，m；n为爆破作用指数；k为系数，与地形、风向等因素有关，一般取1．0～1．5；W为最小抵抗线，m。

4爆破飞石的控制方法

在露天爆破中，产生爆破飞石是难免的。但是，必须将产生的爆破飞石控制在允许的范围之内，否则将会给人民的生命财产造成威胁。因此，在爆破过程中，应该及时做好飞石的预防及防护措施。

4．1减少飞石产生的措施

(1)在满足工程要求条件下，要选取相对合理的最小抵抗线。最小抵抗线的选择是控制飞石产生的关键因素之一，也是最有效的技术措施。

(2)必要时，可采用小孔径分散装药、不耦合装药和反向起爆。大量实践表明，小孔径爆破比大孔径爆破产生的飞石少。反向起爆能使爆生气体作用时间更长，破碎岩体更充分，并能够减少爆破飞石。

(3)调整局部装药结构[8]。因钻孔施工误差使最小抵抗线过小时，或是钻孔遇到断层、软弱夹层时，应调整装药结构，如采取间隔装药，减小单孔装药量，避免飞石的产生。

(4)保证炮孔填塞长度和质量。炮孔填塞要有一定的长度，一般取1倍的最小抵抗线长度。填塞要密实、连续，填塞材料中应避免夹杂碎石，填塞时要边填边捣，不能将炮孔填塞到孔口再捣固。如果炮孔中有水，为了避免冲天炮，填塞料最好用5～10mm的碎石子或石粉。

(5)根据地质条件和孔网参数确定合理的起爆顺序和最佳的延期时间，将爆破飞石控制在允许范围之内。

(6)精确计算和控制炸药量。对于特定的地质条件，装药量最终决定了爆破效果和爆破有害效应的控制程度。因此，应根据现场实际情况，选取与岩石相对应的炸药单耗，准确计算每个炮孔的装药量，装药量不得随意增减，尤其不能增加装药量。

4．2覆盖措施

爆破点周围环境比较复杂时，要使用潮湿的草垫、装土的草袋、胶皮带链、铁丝网等对炮孔甚至整个被爆破对象进行必要的覆盖。

4．3合理设定警戒区

露天岩土爆破时，个别飞石对人员的安全距离见表1。设计时应参考表1中的值来确定爆破警戒范围。在此范围内不得有任何人员，且让所有无关人员远离警戒线，起爆时坚守在警戒线上的爆破警戒人员要在能抵御飞石冲击的避炮棚内[10]。

5结语

在露天爆破中，爆破飞石产生的原因有很多，如设计问题、地质条件、人员管理因素和施工问题等，爆破飞石的规律也有待进一步研究。但是，通过对爆破飞石产生的原因及部位的分析，能在一定程度上减少爆破飞石事故。分析历年爆破飞石事故，很大一部分都是人为原因。因此，必须加强现场管理，建立健全的安全责任制度，严格执行各项规章制度和爆破施工要领，进一步提高爆破操作人员和管理人员的安全意识，克服麻痹思想，这是防止爆破飞石事故发生极为重要的一个环节。

参考文献

[1]  高尔新，杨仁树．爆破工程[M]．徐州：中国矿业大学出版社，1997：249．

[2]  张超，杨军伟．露天矿爆破飞石事故致因分析[J]．科技信息，201l(30)：356．

[3]  高毓山．提高露天矿爆破质量的方法[J]．工程爆破，1999(01)：59～62，75．

[4]  高文乐，毕卫国，等．爆破飞石致人死亡案例分析[J]．爆破，2002(3)：77～78．

[5]  任翔，郭学彬．工程爆破飞石及其控制[J]．西部探矿工程，2005(12)：181～182．

[6]  王新建．爆破飞石产生的原因及其控制对策[J]．公安大学学报，1988(1)：84～85．

[7]  任翔，韦爱勇．爆破飞石的控制与防护[J]．采矿技术，2005，5(1)：80～81．

[8]  张志呈，等．爆破原理与设计[M]．重庆：重庆大学出版社，1992．

[9]  陈庆凯，梅智学，赵德孝．工程爆破技术与安全管理[M]．沈阳：东北大学出版社，2002：164．

[10]  高毓山．露天矿中深孔边缘爆区的控制爆破[J]．本钢技术，2000(02)：2～4．

摘自《中国爆破新进展》

关键词：减震孔微震爆破；建（构）筑物；安全 正文：

以大连地铁某标段区间为例：区间设计包括矿山法区间隧道主体、泵房、人防段、迂回风道等土建工程。其中区间下建（构）筑物，二者相对位置关系为区间结构顶部至建（构）筑物桩底距离为3.7米，建（构）筑物为钢筋混凝土框架结构，钢筋混凝土平板式桩筏基础。根据大连指挥部按要求，考虑楼房的安全以及人文关怀，需调整施工工艺，严格控制爆破振动，把楼房安全与扰民问题放在首位。

以此为例，对减震孔微震爆破（以下简称减震爆破）在地铁隧道施工中的应用作以简要的论述。

一、减震爆破原理

本减震爆破主要是通过在拱部周边布设减震孔形成减震隔离带，以及在掏槽区增设减震孔，采用预裂爆破的方式来达到减震的目的。原理就是利用爆破临空面和减震隔离带在爆破时对爆破震动能力的大量吸收及消耗，使隔离带后面的区域受到的震动大大减小。同时减少了一次爆破的装药量，将爆破振速值控制在

1.5cm/s以内，在爆破时也大大减少了对上部建（构）筑物的扰动，从而确保了爆破安全。

二、减震爆破设计

区间分为上、下台阶开挖，此设计为区间上台阶减震爆破设计。   （一）、减震爆破各项参数的确定

1.减震孔孔径为φ100mm

2.减震孔布设

沿拱部周边布设，共设两环，孔间距为350mmx350mm，梅花形布设。掏槽区布置12个减震孔。

3.每次钻孔深度为20米，曲线地段长度适当缩短，控制在6～10m，以保证钻孔精度。

更多爆破监测仪,爆破振动监测仪相关可随时咨询

       出版源《工程爆破》 , 2017 , 23 (3) :26-31

       费鸿禄, 闫雨, 杨智广,等. 超近距并行管沟精确爆破开挖的模拟分析[J]. 工程爆破, 2017, 23(3):26-31.

采用TC－4850N 无线网络爆破测振仪进行监测,监测结果表明:既有隧道迎爆侧的衬砌结构断面振动最大;基于最小二乘法对监测数据进行回归分析并得到了爆破振动萨道夫斯基经验衰减公式参数;根据公式参数对后续爆破提出了爆破振动控制措施,做到当振动速度超过安全阀值时及时调整爆破参数,取得了较好的效果。关键词:高铁隧道;振动监测;爆破振动;萨道夫斯基公式中图分类号:U458

文献标识码:A

DOI :10．13238/j．issn．1004－2954．2016．03．021

Analysis of Vibration Impact Caused by Ｒelief Channel Blasting on Existing High-speed Ｒailway Tunnel

XIA Yi-ming 1,ZHENG Ming-xin 1,HU Guo-ping 1,LIU Jia-hua 1

(1．Institute of Bridge ＆Ｒoad ＆Geotechnical Engineering ,East China Jiaotong University ,Nanchang 330013,China )

Abstract :To ensure the safety of the lining structure of the existing Jin Shan Ding high-speed railway tunnel ,it is necessary to monitor blasting operation with TC－4850N wireless blasting monitoring system．The results show that the lining structure section on the blasting side of the existing tunnel vibrates the most．The blasting vibration Sodev's empirical attenuation formula parameters are obtained based on the least squares regression analysis of the monitoring data．And blasting vibration control measures for subsequent blasting operations are proposed in the light of formula parameters so that blasting parameters are adjusted timely once the vibration velocity exceeds the allowable limit．

Key words :High-speed railway tunnel ;vibration monitoring ;Blasting vibration ;Sodev's empirical formula of attenuation

近年来,随着我国高速铁路建设的快速发展,爆破技术在铁路隧道工程的建设中发挥着日益重要的作

用。目前,国内隧道爆破开挖多采用钻爆法施工[1]

,国内一些学者对隧道爆破振动监测做过许多研究,蔡

冻等[2]

对野山河隧道进行了爆破振动监测,分析了隧道爆破振动对邻近水电站的影响;宋福[3]

对敖包沟隧道进行了爆破振动监测,

分析了隧道爆破振动对邻近既有房屋建筑物的影响;刘玉山等[4]

对大轩岭隧道进行了爆破振动监测,分析了隧道爆破振动对在建小净距隧道的影响。目前针对邻近大型水电站、邻近既有房屋建筑物、

邻近在建隧道的振动安全分析比较多,而对邻近已建高铁隧道的振动安全分析比较少。爆破开挖过程中会产生爆破地震波,地震波产生的振动会对

既有邻近高铁隧道产生不利影响,

主要表现为爆破振动会造成高铁隧道衬砌结构的不均匀变形,进而可能

引起衬砌结构产生裂缝[5]。

因此,在隧道爆破开挖过程中,必须加强对爆破振动的监测与研究,并采取有效措施控制爆破振动的强度。

以金山顶隧道救援通道爆破施工为研究对象,对隧道爆破开挖施工产生的振动进行监测,根据监测得到的数据及爆破振动响应,及时调整和优化新建隧洞施工的爆破设计参数,以保护既有邻近已建高铁隧道免受破坏。

1

工程概况

金山顶隧道救援通道作为金山顶隧道的防灾疏散

工程,

设计为平导式隧道,位于金山顶隧道进口右侧平行于主洞,与进口段线路右侧的既有综合洞室(正交里程为DK355+224)相接,与主洞净距约为30m ,救援通道与主洞相对位置见图1。平导全长597m ,断面净空尺寸为5m (宽)ˑ6m (高),该平导位于剥蚀中低山区,区内沟谷纵横,植被发育,自然坡度为30ʎ 55ʎ,遂址区地层主要为燕山期花岗岩,中元古界板桥组粉砂质板岩。救援通道隧洞围岩分为3个工程地质段,分别为Ⅱ、Ⅳ、Ⅴ类岩石,

隧洞围岩分级

对应桩号分段长度/m

岩体类型

围岩级别

XDK0+000

XDX0+478478花岗岩,弱风化,岩质坚硬,岩体较完整ⅡXDK0+478 XDX0+50325粉砂质板岩,弱风化,岩质坚硬,岩体破碎ⅣXDK0+503 XDX0+597

94

花岗岩,强风化,岩质坚硬,

岩体破碎Ⅴ

金山顶隧道正洞采用复合式衬砌型结构,洞口段小于150m 范围内衬砌采用C35混凝土结合钢筋网型衬砌结构,二次衬砌厚度40 50cm ,混凝土强度35MPa 。洞口段大于150m 范围采用C30素混凝土衬砌结构,二次衬砌厚度35 40cm 。救援通道施工采用人工爆破作业。2

隧道爆破振动监测2.1

监测仪器及方法

本次隧道爆破振动监测拟采用由TC－4850N 无线网络爆破测振仪、

Blasting vibration analysis 分析软件、计算机、打印机等组成振动监测系统。振动监测采集系统如图2所示,在现场监测过程中,在同一测点布置垂向,切向和径向三个方向速度传感器,传感器用502胶水固定在所需监测部位,再将传感器与爆破测振仪相连,

当爆破振动传递到测点时,爆破振动记录仪自动记录信号,然后通过无线网络上传到互联网上专

用服务器内,

爆破后可利用配套的爆破振动分析软件通过网络将振动信号下载输入到电脑中,并进行分析处理。

2.2测点的布置

将传感器布设在既有铁路隧道迎爆侧拱脚上。为了分析振动场的分布情况,了解爆破振动对既有隧道的影响,在爆破源正对既有隧道交叉40 50m 范围内布置3个断面测点,每个测点包括3个速度传感器,分别为垂直地面方向(垂向)、水平径向(其长轴指向爆破源)、水平切向(垂直于径向),每个观测点同时进行垂直和两个水平方向的观测。

测试工作和隧道爆破开挖作业同时展开,根据测点的布置,

测点和爆源之间经历了一个由近及远的过程。

爆破振动监测分析3.1

爆破典型振动波形特征

平导隧道施工采用人工爆破作业,爆破分7段起爆,第1、第2段为掏槽眼爆破,第3 第5段为辅助眼爆破,第6段为底板眼爆破,第7段为周边眼爆破。为了减小爆破对邻近隧道的影响,施工采用了光面爆破,根据围岩特点,并结合断面大小,掏槽眼采用楔形掏槽并分两段起爆,辅助眼应避开节理、裂隙合理选择间距布置,周边眼应合理选择间距并沿开挖轮廓线均匀布

置。辅助眼和周边眼孔深均为1.8m ,而且孔底在同一垂直面上,掏槽眼孔深为2.0m 。辅助眼和周边眼

单孔装药量分别为0.9kg 和0.36kg ,掏槽眼单孔装药量为1.7 2.0kg ,隧道光面爆破最大单段起爆药量Q 为20.4 24.6kg 。

在典型监测点金山顶隧道DK355+150处得到质点在垂向、水平径向和水平切向3个方向的振动时程曲线如图5所示。由图5可知,振动时程曲线有7个变化

点,分别对应7段起爆顺序,最大振速出现在第2段上,即最大振速对应为掏槽眼爆破时刻,应控制掏槽眼的最大装药量。由于采取了合理的微差爆破时间,各段振动波形独立,没有产生明显的振动叠加效应。

3.2

爆破振动速度变化特征分析

3.2.1监测控制标准的讨论

振动的物理量一般用质点的振速、加速度、位移和振动频率等表示[6]。用振动的哪些物理量作为衡量爆破振动效应强度的判别标准,在不同的工程实践中,各有侧重,国内外多采用地面质点的振动速度作为衡量爆破强度的判别标准,也有学者研究称爆破振动的主振频率也是一个衡量爆破振动强度的判别标准[7-8],是一个不可忽略的重要因数,依据我国的《爆

破安全规程》[9](GB 6722—2011)中的规定,也将主振频率纳入了考虑范围。

结合本次工程的实际情况和目前的研究成果及工程经验,根据《爆破安全规程》(GB 6722—2011)的规定,铁路交通隧道安全振动速度标准按10cm /s ＜V ＜20cm /s 控制,考虑到金山顶高铁隧道正在试运营,爆破振动过大可能会导致试运营高铁线路路床的不均匀变形及造成线路消防、供电照明和通讯等附属设施的破坏,为了避免以上严重后果的发生而影响试运营高铁的行车安全,为了确保隧道衬砌结构的安全性,规定对既有运营铁路隧道允许的爆破振动速度不宜超过5cm /s 。3.2.2振动速度变化趋势分析

在DK355+150处进行了13次爆破监测,并运用Blasting vibration analysis 分析软件对振动3个方向的波形进行了合成,得到新的波形的矢量振速峰值,具体监测数据见表2,测点质点振速峰值变化趋势。

隧道爆破振动监测数据测试序号Ｒ/m Q /kg 径向

切向垂向矢量合成

振速/(cm /s )主频/Hz振速/(cm /s )主频/Hz振速/(cm /s )主频/Hz振速/(cm /s )

1

32.624.6 4.84444.41 2.49101.32 5.52320.00 5.26233.224.6 4.66470.67 2.26156.91 5.29333.36 5.07334.121.4 3.97400.00 2.33121.21 4.29285.71 4.12434.921.4 3.69363.65 2.06170.26 4.25235.36 3.92535.821.4 3.58173.92 2.31166.71 4.12235.30 3.83636.623.2 4.62381.26 3.7684.23 4.52296.38 4.58737.323.2 4.44277.83 2.2367.66 4.31277.82 4.39838.120.4 3.69357.14 2.03138.98 3.96192.37 3.79939.020.4 3.52125.00 1.9556.84 3.8096.28 3.711041.120.4 3.33250.00 1.27100.00 3.64192.35 3.541142.320.4 3.05210.56 1.6894.14 3.48216.23 3.261243.620.4 2.86227.330.81312.50 3.22178.62 3.0513

44.7

20.4

2.58470.63

1.06119.42

3.08258.17

2.83

注:Ｒ为爆心与测点的水平距离;Q 为与振动速度V 对应的最大单段起爆药量。

从表2和图6可以看出。

(1)在桩号为DK355+150测点断面,除了第一次垂向振动速度5.52cm /s 和第二次垂向振速5.29cm /s ,其他次测试质点振动峰值速度均在安全标准5cm /s 内。这可能是因为测点与爆心水平距离较短而

且单段最大起爆药量过大造成的,而救援通道是平导

式隧道,每次爆破时金山顶隧道必有一个与爆心正对的断面(此断面为最危险断面),最小水平距离即为测点与爆心的水平距离约为32.6m 。所以只能通过调整单段最大起爆药量或其他措施来控制爆破峰值质点振速峰值变化趋势振速。

(2)测点的垂向和径向的峰值振动速度明显大于切向,而垂向只在第6次和第7次的峰值振动速度小于径向,其他次均大于径向。由此可见,质点朝临空面的峰值振动速度要明显大于其他方向,矢量合成的振速峰值介于垂向和径向之间,这可能是由于同一测点3个方向的振速峰值并非同时达到,具有一定的时间差。因此,在迎爆面垂向是最容易发生破坏也即最危险的方向,径向次之,切向峰值振速明显小于其他方向,在今后类似工程中可只监测垂向和径向振动速度以简化爆破振动监测。

(3)在单段最大起爆药量不改变的情况下,质点的振速峰值V和爆心距Ｒ有明显的对应关系,随着爆破施工的不断推进,测点和爆源经历了一个由近及远的过程,测点质点的振速峰值也随着爆心距的逐渐增大而呈现逐渐衰减的趋势。

(4)振动主频除若干点小于100Hz以外,其余均大于100Hz,爆破振动的三向主振频率主要集中在100 400Hz,属于高频振动。

3.2.3爆破振动衰减公式的回归分析

爆破后会急剧释放能量,并以波动的形式向外传播,引起介质的质点振动,但爆破振动衰减快,依据现有的研究成果,目前国内外一般采用萨道夫斯基经验衰减公式对爆破振动数据进行回归分析[10-12]

V=K3槡Q()Ｒα(1)

式中,V为爆破产生的质点振动速度,cm/s;Ｒ为爆源与测点的直线距离,m;Q为爆破单段最大起爆药量,kg;K为与地质条件、围岩特性有关的系数;α为爆破衰减系数。

对式(1)两边取自然对数得

ln V=ln K+αln(Q1/3/Ｒ)(2)令ln V=y,ln(Q1/3/Ｒ)=x,ln K=b,α=m,则将式(2)变换得到一元线性回归公式

y=mx+b(3)

利用式(1) 式(3)对表1数据进行最小二乘法回归,得萨道夫斯基经验衰减公式(表3)。

表3萨道夫斯基经验衰减公式

方向相关系数V垂向=141.173槡Q()Ｒ 1.360.94V径向=162.39

槡Q()Ｒ 1.450.82V合成=156.02

槡Q()Ｒ 1.420.89

根据得到的萨道夫斯基经验衰减公式,可以推算确保高铁隧道衬砌结构的爆破振速峰值在安全控制标准以内的单段最大起爆药量

Qmax=ＲminVmax()K3α

由现场工程实际及安全控制标准可知:Ｒmin=

32.6m,Vmax=5cm/s,代入到表3中的公式进行计算,得到单段最大起爆药量并取其中最小值,得Q max= 21.5kg。

4结论

根据设计要求和《爆破安全规程》(GB6722—2011),对金山顶隧道救援通道爆破过程进行了振动监测及分析,通过对监测数据进行分析得到以下结论。

(1)在隧道爆破开挖施工过程中,当最初始监测时爆源正对测点距离爆源最近,产生的峰值振动速度最大;而随着爆源与测点的距离越来越远,对应的峰值振动速度也在逐渐衰减,在单段最大起爆药量不改变的情况下,质点的振速峰值V和爆心距Ｒ有明显的对应关系。

(2)爆破振动的三向主振频率主要集中在100 400Hz,属于高频振动,比既有金山顶高铁隧道衬砌结构的固有频率高很多,因此不会因爆破而产生共振破坏。

(3)基于最小二乘法对监测数据进行回归分析,得到了垂向和径向的萨道夫斯基经验衰减公式,得到在安全控制标准下的单段最大起爆药量为21.5kg。在后续爆破施工过程中建议将单段最大起爆药量控制在21.5kg以内效果较好。

参考文献:

[1]李术才,刘斌,孙怀凤,等．隧道施工超前地质预报研究现状及发

展趋势[J]．岩石力学与工程学报,2014,33(6):1090-1113．

[2]蔡冻,吴立,梁禹．野山河隧道爆破振动监测与分析[J]．爆破,

2009,26(4):89-92．

[3]宋福．敖包沟隧道下穿工程爆破振动监测及减振措施研究[J]．铁

道建筑,2013(2):43-45．

     与成都中科测控有限公司共同研发的爆破测振仪，实现了爆破振动的远程自动化监测。

Qualifications and management requirements for blasting personnel

                                        GA 53—2015

                                       代替GA 53—1993

中华人民共和国公安部 2015-11-13发布  2016-01-01实施

前    言

本标准的全部技术内容为强制性。

本标准按照GB/T 1.1—2009给出的规则起草。

本标准代替GA 53—1993《爆破作业人员安全技术考核标准》。除编辑性修改外，主要技术内容变化如下：

――修改了标准名称；

――修改了章节的编排结构；

――修改了爆破作业人员的分类（见第4章，1993年版的1.3）；

――修改了爆破工程技术人员的分级（见第5章，1993年版的4.1）；

――增加了爆破作业人员的资格条件（见第6章）；

――增加了爆破作业人员的岗位设置和职责要求（见第7章）；

――修改了爆破作业人员的培训教育要求（见8.1，1993年版的第4章）；

――修改了爆破作业人员的许可证管理及考核要求（见8.2，1993年版的第3章、第5章、第6章）；

――增加了爆破作业人员的其他管理要求（见第9章）；

――删除了爆破作业人员证件定期复审要求（见1993年版的6.3.1）。

本标准由公安部治安管理局提出。

本标准由公安部社会公共安全应用基础标准化技术委员会归口。

本标准主要起草单位：公安部治安管理局、中国工程爆破协会。

本标准主要起草人：闫正斌、汪旭光、亓希国、张国亮、高荫桐、曲广建、方桂富、王小林、张正忠。

爆破作业人员资格条件和管理要求

1 范围

本标准规定了爆破作业人员的分类、分级、资格条件、岗位设置和职责要求以及管理要求。

本标准适用于爆破作业人员的资格管理和日常管理。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 6722—2014  爆破安全规程

GA 990  爆破作业单位资质条件和管理要求

GA 991  爆破作业项目管理要求

3 术语和定义

GB 6722—2014、 GA 990界定的术语和定义适用于本文件。为了便于使用，以下重复列出了

GB 6722—2014中的一些术语和定义。

3.1

爆破作业 blasting

利用炸药的爆炸能量对介质做功，以达到预定工程目标的作业。

    [GB 6722—2014，定义3.1]

3.2

爆破作业单位 blasting unit

持有《爆破作业单位许可证》从事爆破作业的单位，分非营业性和营业性两类。非营业性爆破作业单位是指为本单位的合法生产活动需要，在限定区域内自行实施爆破作业的单位；营业性爆破作业单位是指具有独立法人资格，承接爆破作业项目设计施工、安全评估、安全监理的单位。

[GB 6722—2014，定义3.2]

3.3

爆破工程技术人员  blasting engineering and technical personnel

具有爆破专业知识和实践经验并通过考核，获得从事爆破工作资格证书的技术人员。

[GB 6722—2014，定义3.3]

3.4

爆破作业人员  blasting personnel

从事爆破作业的爆破工程技术人员、爆破员、安全员和保管员。

[GB 6722—2014，定义3.4]

4  分类

爆破作业人员分为爆破工程技术人员、爆破员、安全员和保管员。

5  分级

5.1  爆破工程技术人员分为高级/A、高级/B、中级/C和初级/D。资格等级与作业范围对应关系见表1。

5.2  爆破员、安全员和保管员不分级。

表1 爆破工程技术人员资格等级与作业范围对应关系表

6  资格条件

6.1  一般要求

爆破作业人员资格条件一般要求为：

a）无妨碍爆破作业的疾病或生理缺陷；

b）具有完全民事行为能力；

c）无刑事处罚记录；

d）无涉恐、吸毒等其他不适合从事爆破作业的情况。

6.2  特殊要求

6.2.1  爆破工程技术人员资格条件

爆破工程技术人员资格条件为：

a）年满18周岁且不超过70周岁；

b）申请爆破工程技术人员初级/D的，应取得理学或工学学科范围大学专科学历且从事爆破相关工作3年以上，或者取得理学或工学学科范围大学本科学历且从事爆破相关工作1年以上；

c）申请爆破工程技术人员中级/C的，应取得理学或工学学科范围硕士研究生学历且从事爆破相关工作2年以上，或者取得爆破工程技术人员初级/D后连续从事爆破相关工作4年以上且主持过不少于3项D级爆破作业项目的设计施工；

d）申请爆破工程技术人员高级/B的，应取得理学或工学学科范围博士研究生学历且从事爆破相关工作2年以上，或者取得爆破工程技术人员中级/C后连续从事爆破相关工作4年以上且主持过不少于3项C级爆破作业项目的设计施工；

e）申请爆破工程技术人员高级/A的，应取得爆破工程技术人员高级/B后连续从事爆破相关工作4年以上且主持过不少于5项B级爆破作业项目的设计施工；

f）近3年参与爆破作业项目设计施工、安全评估和安全监理的，未发生爆破作业责任事故。

6.2.2  爆破员、安全员和保管员资格条件

爆破员、安全员和保管员资格条件为：

a）年满18周岁且不超过60周岁；

b）初中以上文化程度；

c）近3年未发生爆破作业责任事故。

7  岗位设置和职责要求

7.1  岗位设置

7.1.1  按照岗位职责分工不同，爆破作业单位应设置单位技术负责人、项目技术负责人、爆破员、安全员和保管员岗位。

7.1.2  单位技术负责人、项目技术负责人应由爆破工程技术人员担任，可以兼任。

7.1.3  爆破员、安全员和保管员不得兼任。

7.2  岗位职责要求

单位技术负责人、项目技术负责人、爆破员、安全员和保管员的岗位职责应符合GA 990的规定。

8  资格管理要求

8.1  培训教育

8.1.1  首次培训

8.1.1.1  初次申请《爆破作业人员许可证》的爆破工程技术人员应参加不少于240学时的安全技术培训。

8.1.1.2  初次申请《爆破作业人员许可证》的爆破员、安全员和保管员应参加不少于72学时的安全技术培训。

8.1.2  继续教育培训

8.1.2.1  爆破工程技术人员每年应参加不少于40学时的继续教育培训。

8.1.2.2  爆破员、安全员和保管员每年应参加不少于20学时的继续教育培训。

8.1.3  培训组织

8.1.3.1  爆破作业人员首次培训和继续教育培训应由爆破作业单位自行组织或委托专业培训机构、行业协会组织。

8.1.3.2  组织爆破作业人员培训的单位应有固定教学场所和专职工作人员，培训师资由省级公安机关认定。

8.1.3.3  爆破作业人员培训应使用统一规范的培训教材，并参照8.2.2.3设置课程和教学内容。

8.1.3.4  组织爆破作业人员培训的单位应建立培训档案，在培训结束后10日内通过爆破作业人员培训考核信息系统录入培训人员、时间、地点、师资和内容信息，并向培训人员发放参加培训的证明。

8.2  许可证管理

8.2.1  申请

8.2.1.1  申请《爆破作业人员许可证》的爆破员、安全员、保管员，应向单位所在地设区的市级公安机关提出申请，提交《爆破作业人员许可证》申请表（见附录A）及以下材料：

a）身份证明复印件；

第一条  为进一步加强工程爆破行业的职业道德建设，规范行业行为、加强行业自律，提高行业从业人员的职业道德水准，推动工程爆破行业的繁荣进步和健康发展，根据《中国工程爆破行业自律公约》，制定本准则。

第二条  本准则适用于在我国境内从事民用工程爆破设计、施工、安全评估、安全监理、管理的企业和单位。

第三条  行业内企业和从业人员要自觉遵守社会公德、履行职业道德，遵纪守法，廉洁奉公，自觉执行行业自律公约。

第四条  坚持创新发展，树立创新意识。遵守国家有关产业政策、技术政策，依靠科技进步，推动技术创新，淘汰落后工艺技术和产品，提高工程质量，降低施工成本，做到优质服务，提高企业信誉。

第五条  坚持质量第一，安全生产。认真贯彻落实《中华人民共和国安全生产法》、《民用爆炸物品安全管理条例》及《爆破安全规程》等法律法规，坚持“安全第一、预防为主”的方针，保障人民生命和财产安全，重视生态环境保护，努力减少爆破造成的各种有害效应。

第六条  坚持团结协作，公平竞争。提倡企业互相尊重，团结协作，发挥行业整体优势，维护行业信誉，树立良好形象。按照诚信、合法、公平、公正和等价有偿服务的原则，发展双边或多边联合，增强企业实力，提高市场竞争力。

第七条  坚持团结友善，提高服务水平。遵守世贸组织规则与我国对外贸易法，坚持热情友好、平等互利，诚实守信的原则，努力发展国际科技合作与学术交流，积极组织工程承包、技术、装备出口，不断提高企业管理和对外服务水平。

第八条  坚持以人为本，加强职业道德建设。充分发挥和保护从业人员生产积极性，鼓励技术创新和提出各种合理化建议，重视人才培养，开展技术培训、技术交流和职工教育，建设企业文化，铸造企业精神，不断提高从业人员的整体素质和职业道德水平。

第九条  本准则由中国工程爆破协会负责解释，自公布之日起实施。

爆破测振仪_爆破测振仪介绍_中科测控爆破测振仪最好的爆破测振仪！

爆破测振仪_爆破作业项目管理要求—爆破测振仪价格-中科测控爆破测振仪系列产品

GAICS 71.100.30G 89

中华人民共和国公共安全行业标准

GA  991—2012

爆破作业项目管理要求

爆破测振仪_爆破作业项目管理要求—爆破测振仪价格-中科测控爆破测振仪系列产品

前    言

本标准全部内容为强制性。

本标准按照GB/T1.1—2009给出的规则起草。

本标准由公安部治安管理局提出。

本标准由公安部社会公共安全应用基础标准化技术委员会归口。

本标准主要起草单位：公安部治安管理局。

本标准主要起草人：闫正斌、亓希国、张国亮。

本标准为首次发布。

《民用爆炸物品安全管理条例》（国务院令第466号）规定，在城市、风景名胜区和重要工程设施附近实施爆破作业的，爆破作业单位应向爆破作业所在地设区的市级人民政府公安机关提出申请，提交《爆破作业单位许可证》和具有相应资质的安全评估企业出具的爆破设计、施工方案评估报告。实施爆破作业时，应由具有相应资质的安全监理企业进行监理。

根据《民用爆炸物品安全管理条例》授权，在充分调研并广泛征求有关部门、从业单位意见的基础上，本标准规定在城市、风景名胜区和重要工程设施附近实施爆破作业的，应经爆破作业所在地设区的市级公安机关批准后方可实施，并规定了安全评估、安全监理、施工公告、爆破公告的主要内容。本标准还对爆破作业项目日常管理、民用爆炸物品购买、储存、存放和混装炸药车作业系统等作了具体要求。

爆破作业项目管理要求

1  范围

本标准规定了爆破作业项目的分级及爆破作业项目的管理要求。

本标准适用于爆破作业项目的管理。

2  规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 6722  爆破安全规程

GB 50089  民用爆破器材工程设计安全规范

GA 990  爆破作业单位资质条件和管理要求

3  术语和定义

GB6722、GA 990界定的术语和定义适用于本文件。

4  爆破作业项目分级

爆破作业项目的分级按GB6722执行。

5  管理要求

5.1  爆破作业项目许可

5.1.1  安全评估

5.1.1.1  需经公安机关审批的爆破作业项目，提交申请前，应由符合GA 990要求具有相应资质的爆破作业单位进行安全评估。

5.1.1.2  安全评估应包括下列主要内容：

a）爆破作业单位的资质是否符合规定；

b）爆破作业项目的等级是否符合规定；

c）设计所依据的资料是否完整；

d）设计方法、设计参数是否合理；

e）起爆网路是否可靠；

f）设计选择方案是否可行；

g）存在的有害效应及可能影响的范围是否全面；

h）保证工程环境安全的措施是否可行；

i）制定的应急预案是否适当。

5.1.2  申请

在城市、风景名胜区和重要工程设施附近实施爆破作业的，爆破作业单位应向爆破作业所在地设区的市级公安机关提出申请，提交《爆破作业项目许可审批表》（见附录A）及下列材料：

a）设计施工、安全评估、安全监理单位持有的《爆破作业单位许可证》、工商营业执照及其复印件；

b）设计施工单位与委托单位签订的爆破作业合同；

c）安全评估单位与委托单位签订的安全评估合同；

d）安全监理单位与委托单位签订的安全监理合同；

e）安全评估单位出具的爆破设计、施工方案的安全评估报告。

5.1.3  审批

受理申请的公安机关应在受理申请之日起20日内进行审查。对符合条件的，作出批准的决定；对不符合条件的，书面向申请人说明理由。

5.1.4  安全监理

5.1.4.1  经公安机关审批的爆破作业项目，实施爆破作业时，应由符合GA 990要求具有相应资质的爆破作业单位进行安全监理。

5.1.4.2  安全监理应包括下列主要内容：

a）爆破作业单位是否按照设计方案施工；

b）爆破有害效应是否控制在设计范围内；

c）审验爆破作业人员的资格，制止无资格人员从事爆破作业；

d）监督民用爆炸物品领取、清退制度的落实情况；

e）监督爆破作业单位遵守国家有关标准和规范的落实情况，发现违章指挥和违章作业，有权停止其爆破作业，并向委托单位和公安机关报告。

5.2  其他管理要求

5.2.1  施工公告

5.2.1.1  爆破作业单位应在施工前3天发布施工公告。

5.2.1.2  施工公告应包括下列主要内容：

a）爆破作业项目名称；

b）委托单位；

c）设计施工单位；

d）安全评估单位；

e）安全监理单位；

f）爆破作业时限。

5.2.2  爆破公告

5.2.2.1  爆破作业单位应在爆破前1天发布爆破公告。

5.2.2.2  爆破公告应包括下列主要内容：

a）爆破地点；

b）每次爆破时间；

 ▲爆破测振仪4850主要指标-完全符合爆破安全规程用于工程爆破振动安全监测与评估！

1. 功能集成化： 自带嵌入式计算机模块，液晶屏（128*64点阵）显示,仪器高度智能化可在仪器上直接现场设置参数；采样后能立即预览最大值、频率及波形等信息，无需外接电脑支持。
2. 三矢量传感器：配备X,Y,Z三维一体速度传感器,并有与之相匹配的三矢量合成分析软件,现场传感器安置与测量后读数都很方便
3. A/D 分辨率： 16位高精度记录,量化台阶可精细到1/65536。
4. 量 程： 0.001cm/s-35.4cm/s,能完全涵盖爆破振动所需全部量程，无需再另设量程。
5. 大容量存储：可连续记录并储存128段～1000段数据,共128M存储空间,用户可根据需要自行分段,灵活分配；从根本上彻底消除了因误触发造成的数据丢失。
6. 仪器频响范围：0-1000Hz,能完全覆盖工程爆破所需的频段。
7. 触 发 记 录：直接输入被测信号的物理量值,使用者能根据自身测试需要，直接输入速度、电压等物理量值进行测量。更方便、更直观。
8. 信号输入接头：航空接头,接插的可靠性更高；抗干扰能力更强；接插方便快捷；防尘防霉、坚固结实；使用寿命更长。
9. 数据通信接口：标准USB2.0接口,数据输出方式更快捷，接口更通用。
10.供 电： 内置可充电锂电池（充电器自重仅50g）,供电时间延长至60个小时。
11.安 全： 仪器为全密封铸铝外壳,坚固、防尘、防潮，适合各种恶劣工程爆破环境。

爆破测振仪4850N主要指标-完全符合爆破安全规程用于工程爆破网络化远程振动安全监测与评估！

4850N网络爆破测振仪内置3G和WiFi，在任何有手机网络和wifi的地方，可以瞬间将系统采到的爆破振动数据与波形（甚至现场视频画面）传到互联网上专用服务器内，用户可在全球任何地方经互联网登录到服务器并立即查看数据和波形。

·4850N网络测振仪系统传输速率极高，经密码授权后，监测人员在数千公里外的办公室里一两秒钟内就能实时看到爆破振动数据，查看现场数据和画面的同时，也可以通过分析软件远程控制仪器。

                               爆破震动安全允许标准

6.2.3   爆破振动安全允许距离，可按式(1)计算。

       （1）

式 中:

R —— 爆破振动安全允许距离，单位为米(M);

Q —— 炸药量，齐发爆破为总药量，延时爆破为最大一段药量，单位为千克(kg);

V —— 保护对象所在地质点振动安全允许速度，单位为厘米每秒(cm/s);

K —— 与爆破点至计算保护对象间的地形、地质条件有关的系数和衰减指数，可按表5选取，或通过现场试验确定。

表 5  解 区 不 同 岩 性 的 K , a 值

群药包爆破，各药包至保护目标的距离差值超过平均距离的10%时，用等效距离R，和等效药量q分别代替R和Q值。Re和Qe  的计算采用加权平均值法。

对于条形药包，可将条形药包以1～1.5倍最小抵抗线长度分为多个集中药包，参照群药包爆破时的方法计算其等效距离和等效药量。

6.2.4   6.2没有包括的一般保护对象的爆破振动安全标准，可参照6.2 的规定由设计论证提出;特别

重要的保护对象的安全判据和允许标准，应由专家论证提出。

城镇拆除爆破安全允许距离由设计确定。

6.2.5  在特殊建(构)筑物附近或爆破条件复杂地区进行爆破时，应进行必要的爆破振动监测或专门试验，以确保保护对象的安全

6.2.6  在复杂环境中多次进行爆破作业时，应从确保安全的单响药量开始，逐步增大到允许药量，并按允许药量控制一次爆破规模。

颁布部门：国家质量监督检验检疫总局 国家标准化管理委员会

法律效力：国家标准

颁布日期：2014-12-05生效日期：2015-07-01

由国家安全生产监督管理总局提出并归口、中国工程爆破协会负责修订的《爆破安全规程》GB6722-2014 已于2014年12月5日发布，将于年7月1日实施，并替代《爆破安全规程》GB6722-2003.

《爆破安全规程》GB6722-2014的颁布实施，必将对提升爆破技术水平、规范爆破作业行为、减少爆破事故发生、推动爆破行业健康发展起到关键作用。

 具体爆破测振仪咨询及相关规程可点击右侧客服窗口联系我们咨询！

点击下载国家标准《爆破安全规程》GB6722-2014

    爆破振动监测，包括爆破振动速度和爆破振动加速度的测量。

    振动速度，即地震波作用下介质质点往返运动的速度；

    振动加速度，即地震波作用下引发介质质点往复运动速度随时间的变化率；

监测项目的选择

    1.地面建筑物、电站(厂)中心控制室设备、隧道与巷道、岩石高边坡和新浇大体积混凝土的爆破振动判据，监测项目采用保护对象所在地基础质点峰值振动速度和主振频率；

    2.采用速度反应谱进行数值分析时，可不进行质点振动加速度监测；

    3.核电站及受地震惯性力控制的精密仪器仪表等特殊保护对象，应采用爆破振动加速度作为安全判据。

确定建筑物爆破振动安全允许范围办法

    1.根据《爆破安全规程》中爆破振动安全允许标准执行，取建筑物安全允许质点振速；

    2.取建筑物安全允许质点振速时，应综合考虑建筑物的重要性、建筑质量、新旧程度、自振频率、地基条件等；

    3.省级以上(含省级)重点保护古建筑与古迹的安全允许质点振速，应经专家论证后选取，并报相应文物管理部门批准；

    4.选取隧道、巷道安全允许质点振速时，应综合考虑构筑物的重要性、围岩分类、支护状况、开挖跨度、埋深大小、爆源方向、周边环境等；

    5.对永久性岩石高边坡，应综合考虑边坡的重要性、边坡的初始稳定性、支护状况、开挖高度等；

    6.非挡水新浇大体积混凝土的安全允许质点振速按本表给出的上限值选取；

    7.核电站及受地震惯性力控制的精密仪器、仪表等特殊保护对象，应采用爆破振动加速度作为安全判据，安全允许质点加速度由相关运营单位给出。

以为均可使用中科测控爆破测振仪系列，配备各种速度传感器、加速度传感器、低频传感器。适用于各种爆破工程现场！

1.建筑物振动控制点为建筑物的基础上或基础底板主要承重外墙底部；

2.高于四层（12米）的建筑物，应每隔四层和在顶层设置测点；

3.长度大于10米的建构物，应沿水平方向约每隔10米设置一个测点；

4.对精密仪器和其他装置振动监测时，测点应设置在基础或者设备的构件上；

布点二：隧道与巷道

1.隧道和巷道的爆破振动控制点为距离爆源10~15m处；

2.地下厂房开挖爆破时，测点布置在边墙测，最近测点宜布置在距爆区边缘10米范围内；

3.洞间距离小于1.5倍平均洞径的相邻洞爆破时，临洞和本洞均布置监测点；

布点三：岩石高边坡

1.高边坡的爆破振动控制点为上一级马道的内侧坡脚；

2.测点数不少于3个，最近测点宜布置在距离爆区边缘10m范围内；

3.边坡体内有地下洞室，距离爆破区最近洞壁上离地板约1/3洞高处布置相应测点；

4.岩体内布置质点测点距表面3~5m;

布点四：平行交叉线

1.新建隧道与既有隧道平行或交叉，交叉点及迎爆面方向设置2~3个重点监测断面；

2.每个监测断面的两侧边墙、隧道地板、拱顶宜设置监测点；

3.当新建隧道在既有隧道上方时，拱顶应设监测点，下方时根据安装难易、最小近距而定；

4.根据施工进度，随时调整监测断面和监测点；

爆破测振监测中爆破测振仪布点方式选择具体问题可联系我们客服人员！

⑴爆破参数设计控制：通过爆破试验，优化爆破设计，严格控制装药量。对采取梯段开挖的直立边墙采取预裂爆破，对采取水平开挖的轮廓线采取光面爆破，对地质弱面和重要部位（如厂房岩锚梁等）采取预留保护层开挖，对弯段、弧线段采用密孔、浅孔、短循环掘进，减小终孔偏差。

⑵安全防护措施：地下洞室开挖爆破时，因洞室空间狭小，而飞石安全距离较大，因此，必要时采取用铺设铁丝网、砂袋铺盖或设立竹排防护墙等方式，确保爆破安全。

⑶施工测量控制：施工测量由专业人员作业，采用红外光电测距仪配水准仪进行。施工过程中，每个循环爆破钻孔前均应根据施工图纸进行测量放样，并检查上一循环超欠挖情况。

⑷钻孔质量控制：钻孔机械必须由具有操作资格和上岗证的熟练技工操作，钻孔时分区、分部位、定人、定位施钻。按设计并依据测量数据确定孔位，炮孔位置、方向和深度等均必须符合设计要求，做到“准、正、平、直、齐”。

⑸装药质量控制：装药前，用高压风将孔吹干净，避免装药时因岩粉阻塞影响装药质量。装药时，按设计并结合实际情况确定每孔装药量、装药密度、装药结构，孔口堵塞要有足够的长度，并且要堵塞密实。

⑹起爆网络连接质量控制：采用孔内微差爆破网络。注意控制好单响起爆药量大小、炮孔起爆顺序及前后排间隔时间。按照设计网络连接，并注意是否有漏堵炮孔、漏接导爆管，导爆管爆破传播方向有无打结、弯折现象。

⑺岔洞分岔处采用“小台阶法”开挖，浅孔短循环作业，单循环进尺不大于1.5m，尽量减少超挖量，保证轮廓线有效尺寸。

本公司提供爆破测振仪，适用于各种爆破振动引起的人工地震波振动监测。028-85238246

未来，测试测量行业正呈现出五个重要的发展方向。

    趋势一：软件定义的仪器系统成为主流

    如今的电子产品(像iPhone和Wii等)已越来越依重于软件去定义产品的功能。同样的，在产品设计和客户需求日益复杂的今天，用于测试测量的仪器系统也朝着以软件为核心的模块化方向

发展，使得用户能够更快更灵活的将测试集成到设计过程中去，进一步减少了开发时间。

    通过软件定义模块化硬件的功能，用户可以快速实现不同的测试功能，并应用定制数据分析算法和创建自定义的用户界面。相比于传统仪器固定的功能限制和只是“测试结果”的呈现，

以软件为核心的模块化仪器系统能够赋予用户更多的主动权，甚至将自主的知识产权(IP)应用到测试系统中。

    在业界，被认为是最保守的客户之一的美国国防部在2002年向国会提交的报告中指出下一代测试系统(NxTest)必须是基于现成可用商业技术(COTS)的模块化的硬件，并同时强调了软件的

能动作用。最新的合成仪器(Synthetic Instrumentation)的概念也无非是经过重新包装的虚拟仪器技术，将软件的开放性和硬件的模块化重新结合在了一起。

    在媒体界，《电子系统设计》杂志的编辑Louis Frenzel先生在他最近关于测试行业趋势的文章(Synthetic Instrumentation No Longer A Test Case)中也再次肯定了虚拟仪器技术对于

测试测量行业的革新作用以及软件定义仪器的发展方向。
    趋势二：多核/并行测试带来机遇和挑战

    多核时代的来临已成为不可避免的发展趋势，双核乃至八核的商用PC现在已随处可见。得益于PC架构的软件定义的仪器，用户可以在第一时间享受到多核处理器为自动化测试应用带来的

巨大性能提升。

    要充分发挥多核的性能优势，就必须创建多线程的应用程序，例如我们可以将自动化测试程序的数据采集、数据分析、数据记录乃至用户界面部分创建不同的线程，从而分配到不同的核

上并行的运行。不过，这样并行的开发理念使得习惯于传统串行开发方式的工程师难以适应，尤其是当核的数目越来越多......

    挑战和机遇往往是并存的，作为图形化语言的代表，LabVIEW在设计当初就考虑到了并行处理的需求，从LabVIEW 5.0开始支持多线程到现在已有10多年的历史。可以毫不夸张地说，天生

并行的LabVIEW就是这样一种驰骋多核技术时代的编程语言，通过自动的程序多线程化，开发人员可以无需考虑底层的实现机制，就可以高效地享用多核技术所带来的益处。

    无论是欧南天文台极大望远镜高达2,700万次乘加运算的镜面控制，到Tokamak核聚变装置的实时处理运算，还是NASA的飞机安全性测试和TORC汽车控制快速原型设计，LabVIEW多核技术都

为这些应用带来了巨大的性能和吞吐量的提升，随着多核技术的进一步发展，提升的幅度将更为可观。

    趋势三：基于FPGA的自定义仪器将更为流行

    随着设计和测试的要求越来越高，FPGA(现场可编程门阵列)技术正逐渐被引入到最新的模块化仪器中，这也就是我们所说的基于FPGA的自定义仪器。

    FPGA的高性能和可重复配置特性一直是硬件设计工程师们的最爱，而对于测试工程师而言，又何尝不想拥有硬件级的确定性和并行性呢？像诸如实时系统仿真、高速内存测试等应用都需

要用到FPGA来确保响应的实时性和高速的数据流入和流出，FPGA的IP核更是可以为工程师植入自主知识产权的算法提供契机。然而，苦于对硬件设计知识的缺乏和对VHDL或Verilog语言编程的

恐惧，许多测试工程师对于FPGA技术望而却步。

    现在，NI提供的R系列数据采集和FlexRIO产品家族将高性能的FPGA集成到现成可用的I/O 板卡上，供用户根据应用进行定制和重复配置，同时配合LabVIEW FPGA直观方便的图形化编程，

用户能够在无需编写底层VHDL代码的情况下，快速地配置和编程FPGA的功能，用于自动化测试和控制应用。

    前段时间，欧洲核子研究中心(CERN)为世界最强大的粒子加速度器--大型强子对撞机(LHC)配备了超过120套带有可重复配置I/O模块的NI PXI系统，用于控制瞄准仪的运动轨迹和监测其实

时位置，从而确保粒子在既定的路径中运作。为了保证极高的可靠性和精确性，FPGA成为其必备的测试和控制技术。

    随着对FPGA技术应用复杂性的简化，可以预计，拥有高性能和灵活性的FPGA技术将越来越多的被应用于未来的仪器系统中。

    趋势四：无线标准测试的爆炸性增长

    近年来无线通信标准的发展可谓是日新月异，从2000年前只有四五种的无线标准到现在众多新标准如雨后春笋般涌现。越来越多的消费电子产品和工业产品都或多或少的集成了无线通信

的功能，像苹果公司最新的3G版iPhone手机，更是同时集成了UMTS, HSDPA, GSM, EDGE, Wi-Fi, GPS和蓝牙等多种最新的无线标准。这些都给无线技术的开发和测试带来了巨大的挑战，测试

技术如何跟上无线技术的发展成为工程师面临的最大难题。通常传统射频仪器的购买周期是5至7年，而新标准和新技术的推出周期却是每两年一轮，购买的射频测试设备由于其固件和功能的

限定通常难以跟上新标准的发展速度。

    面对这样的挑战，一种以软件为核心的无线测试平台正崭露头角。信号的上下变频和数字化由模块化的射频硬件的完成，而编解码和调制解调的过程全部通过软件实现。这样，在统一的

模块化硬件平台上，只需修改软件就可以满足不同无线标准的测试需求，使得工程师有能力在第一时间测试最新的标准，加快产品的上市时间。

    NI LabVIEW和PXI RF平台就是这样一个软件无线电的测试平台，多年来已经成为工程师和科学家们开发无线标准和测试无线应用的必备工具。德州大学奥斯汀分校的师生基于NI的软件无

线电平台，在短短6周时间内开发出MIMO-OFDM 4G的系统原型；中科测控研发的4850爆破测振仪升级版TC-4850N无线网络测振仪可以通过3G和WIFI等实现无线传输，远程监测，已广泛应用于爆破工程，煤矿，隧道等工程监测。

    趋势五：协议感知(Protocol-Aware)ATE将影响半导体的测试

    如今的半导体器件变得愈加的复杂，高级的片上系统(SoC)和封装系统(SiP)相比典型的基于矢量的器件测试而言，需要更为复杂的系统级的功能测试。现在器件的功能也不再是通过简单

的并行数字接口实现，而是更多的依赖于高速串行总线和无线协议进行输出，这就要求测试设备和器件之间能够在指定的时钟周期内完成高速的激励和响应测试。

    复杂的测试需求催生了协议感知(Protocol-Aware)ATE的诞生，Andrew Evans在2007国际测试会议(ITC)上发表的论文“The New ATE - Protocol Aware”中首次提出了这个概念。这是一

种模仿器件真实使用环境(包括外围接口)的方法，按照器件期望的使用方式，进行有针对性的器件功能测试和验证。

    国际半导体测试协会(STC)和新近成立的半导体测试合作联盟(CAST)都在考虑为自动化测试厂商制定开放的测试架构以满足日益增加的半导体测试需求和降低测试成本。NI作为STC协会便

携式测试仪器模块(PTIM)工作组的主席，正在致力于创建一种新的指南和标准，使得工程师能够将第三方的模块化测试仪器(如PXI)集成到传统的半导体ATE中，以实现更为灵活自定义、符合

“协议感知”要求的半导体测试系统。

在水利水电、矿山、交通、城市拆除等涉爆行业中均不同程度地存在着爆破有害效应的影响，如何科学评价爆破有害效应对工程本身、周围建筑物及人民生命财产的影响程度，需通过爆破安全监测来实现。为体现爆破安全监测工作的科学性、公正性、和准确性，爆破安全监测有关资料应纳入公共信息范畴，即与该工程项目有关的各方（审批方、委托方、设计施工方、安全评估方、安全监理方以及周围民众）都应该能够自由获得该信息。然而，工程爆破有害效应实测资料所有权归检测方及委托方所有，只能在限制的时段对公众公布有限的数据，以保护实测资料所有者的知识产权。

 自中爆协提出“数字爆破”概念，期望建设爆破行业的远程测振平台，通过几年努力和不断完善，成都中科测控于2010年生产研发出TC-4850N无线网络测振仪，实现了爆破数据无线实时传输，仪器远程控制确保爆破监测的真实有效，大大降低了现场布线工作量，组网灵活，综合成本低，可扩展性好。随后公司开发出无线网络爆破监理平台，能够实现预警、报警……

 中华人民共和国公安部公治【2012】240号文规定“《爆破作业单位资质条件和管理要求》（GA990-2012）、《爆破作业项目管理要求》（GA991-2012）（以下简称“两个标准”）已经于2012年6月1日（实际推迟到2013年6月1日）起实施”。《爆破作业单位资质条件和管理要求》（GA990-2012）中明确规定了“在城市、风景名胜区和重要工程设施附近爆破作业的，应经爆破作业所在地设区的市级公安机关批准后方可实施”，即爆破作业项目由项目所在地的市级公安机关管理，因此，有必要建立起“无线网络爆破监理平台”进行精细管理。

更多请咨询028-85238246  www.zkck.com

1　前　言

在有瓦斯或有煤尘爆炸风险的矿井中,把握安全爆炸技能,了解安全爆炸常识,恪守《煤矿安全规

程》、《安全技能操作规程》、《工作规程》规则,对确保煤矿爆炸工作的安全,最大极限下降爆炸事端率,尤其是削减或根绝在有瓦斯或有煤尘爆炸风险的矿井中因爆炸导致的瓦斯和煤尘爆炸事端,均具有重要意义。

2　一炮三检制和联锁爆炸制

瓦斯矿井中的爆炸工作,有必要在现场履行“一炮三检制”。“一炮三检制”即是指在采掘工作面装药前、爆炸前和爆炸后有必要在现场查看瓦斯,爆炸地址邻近20m以内风流中瓦斯浓度到达1%时,制止装药、爆炸。爆炸后瓦斯浓度到达1%时,有必要当即处置,制止用电钻打眼。履行“一炮三检制”是为了加强爆炸前瓦斯查看,避免漏检,避免在瓦斯超限状况下爆炸的首要办法。

“联锁爆炸制”即爆炸员进入爆炸工作面时先将发爆器交给现场班(组)长,由班(组)长将发爆器锁入寄存发爆器的箱子内,箱子的钥匙有必要由班(组)长随身携带,发爆器的钥匙则有必要由爆炸员随身携带。爆炸前,查看瓦斯,班(组)长担任派人戒备、并查看戒备人员到位状况,查看顶板支护、工作面人员撤离状况并清点人数,承认无误后将发爆器取出交给爆炸员,爆炸员宣布爆炸口哨后进行爆炸。此进程由现场安全员或瓦斯查看员监督履行。“联锁爆炸制”的履行人员,在低瓦斯矿井和高瓦斯矿井的低瓦斯区域为班组长,安全员和爆炸员;在煤与瓦斯杰出矿井、高瓦斯矿井和低瓦斯矿井的高瓦斯区域,则为班组长、瓦斯查看员和爆炸员。履行“联锁爆炸制”,能够避免爆炸工作紊乱、戒备不严和戒备不履行构成爆炸崩人事端。爆炸前仔细查看顶板与支架状况,能够避免因爆炸而导致冒顶事端。

3　反向爆炸工作

在高瓦斯矿井、低瓦斯矿井的高瓦斯区域的采掘工作面选用毫秒爆炸时,若选用反向起爆,有必要制

定安全技能办法。装药布局对爆炸效果和爆炸安全影响很大,从传爆方向来看,反向装药爆炸传爆方向指向炮眼口,易从炮眼口喷火导致瓦斯、煤尘爆炸,以为正向装药爆炸比反向装药爆炸安全。但只需充填满足长度的炮泥,反向装药爆炸的安全性会有较大的进步。从爆炸效果来看,反向装药爆炸传爆方向和岩石移动方向共同,反向装药比正向装药爆炸效果好。选用毫秒爆炸时,从导致“带炮”表象来看,反向装药爆炸比正向装药爆炸安全。

选用反向起爆有必要契合下列需求:制止运用硬化到不能用手揉松的硝酸铵类炸药,也制止运用破乳和硬化到不能用手揉松的乳化炸药;湿润或有水的炮眼运用抗水炸药;制止装“垫药”;有必要使药卷聚能穴方向共同,都朝向眼口的传爆方向;不得装错电雷管的段数;崩塌,变形、有裂缝或用过的炮眼制止装药;大力推广运用高安全度的“含水炸药”。

4　采煤、掘进工作面的分次起爆工作

在有瓦斯或有煤尘爆炸风险的采掘工作面,应选用毫秒爆炸。在掘进工作面应全断面一次起爆,不

能全断面一次起爆的,有必要采纳安全办法;在采煤工作面,可分组装药,但一组装药有必要一次起爆。

采煤工作面的分次起爆有必要契合下列需求:因受爆炸后瓦斯涌出量、顶板办理和出煤设备才能的

制约,有些采煤工作面实施一组装药一次起爆确有艰难时,可选用一次打眼,间隔分组一次装药,分组起爆。分组装药的间隔间隔不得小于2m。为避免间隔区间的未装药炮眼在爆炸时受揉捏变形,可在炮眼里插上炮棍,最终视分组状况,再把间隔区间内的炮眼装上药卷进行爆炸。炮采工作面选用平行工作时,装药距钻眼的间隔不得少于5m,装药距割煤的间隔不得少于5m,工作面回柱放顶时刻不得装药、爆炸。

掘进工作面的分次起爆有必要契合下列需求:制止全断面一次装药分次起爆;任何状况下都制止边

钻眼边装药;炮眼深脚线不行长(脚线露不出眼外),有必要接长脚线,两根脚线错开联接,并用胶布包好;每次爆炸,最小反抗线有必要契合规程的规则。瓦斯涌出量大的采掘工作面要严格控制一次爆

破工作的数量,避免爆炸工作后瓦斯很多涌出,构成瓦斯聚积超限而导致事端。

5　水炮泥的运用

水炮泥是将水写入筒状聚乙烯塑料袋并封口而制成的充填资料。当炮眼内的炸药爆炸时,水炮泥内的水吸收很多的热量,起到下降爆温、缩短爆炸火焰连续时刻的效果,然后削减了引爆瓦斯或煤尘的能够性,有利于煤矿出产安全。水炮泥构成的水幕,能降尘、吸收有毒有害气体,有利于井下工作环境的改进。

井下爆破工作运用水炮泥时有必要契合下列需求:炮眼深度<115m时,运用水炮泥不得少于1个,

水炮泥外粘土炮泥封泥长度不得<0115m;炮眼深度>115m时,运用水炮泥不得少于2个,水炮泥外粘土炮泥长度不得<0.20m。

6　浅眼爆炸工作

炮眼深度<0.6m时,制止装药、爆炸;在特别条件下,如卧底、刷帮、挑顶确需浅眼爆炸时,炮眼深度能够<0.6m,但有必要拟定安全办法。浅眼爆炸每孔装药量不得超越150g;炮眼有必要封满封实炮泥;爆炸前,有必要在爆炸工作地址邻近20m内浇水降尘并查看瓦斯,瓦斯浓度到达1%时制止装药、爆炸;爆炸前,查看并加固爆炸地址邻近10m内的支架;爆炸时,有必要安置好戒备并有班组长在现场指挥;制止暴露爆炸。

7 爆破戒备和爆炸安全阻隔

爆破前,班组长有必要亲身安置专人在戒备线和能够进入爆炸地址的一切通路上担任戒备工作。戒备人员有必要在安全地址戒备。戒备线处应设置戒备牌、栏杆或拉绳。起爆地址到爆炸地址的间隔有必要在工作规程中具体规则。爆炸戒备需求:人员悉数撤离到戒备线以外,并设专人戒备,班组长担任撤人和戒备;能够通向爆炸地址的通路上,一概设戒备,炮工担任一路戒备;两掘进工作面贯穿相距20m爆炸时,另一掘进工作面有必要设戒备;戒备线运用绳子拦好,并挂牌,牌子上写“如今爆炸,制止入内”的字样,履行爆炸工作戒备人、戒备绳、戒备牌三戒备准则。爆炸安全间隔(爆炸母线长度),采煤工作面不得<30m;如采煤工作面有夹石或夹矸时不得<50m。煤层巷道掘进工作面不得<75m;煤层巷道掘工作面有一个直角弯时不得<50m。煤层巷道掘进上山工作面不得<100m;煤层巷道掘进上山工作面有一直角弯时不得<75m。岩石巷道、半煤岩巷道掘进工作面不得<200m,并设有遮挡物;岩石巷道、半煤岩巷道掘进工作面有一个直角弯时不得<100m。岩石巷道、半煤岩巷道掘进上山工作面不得<250m,并设遮挡物;岩石巷道、半煤岩巷道掘进上山工作面有一个直角弯时不得<100m。

8　结束语

全国50起严重瓦斯和煤尘爆破事端统计分析标明,爆炸工作违章导致的有17起,占34%。绝大多数爆炸事端的经验也阐明,不明白得安全爆炸技能和缺少煤矿安全出产常识,无视安全出产,不恪守各种规程的规则,违章工作,是发作煤矿安全事端的首要原因。因而,加强安全教育训练使用爆破测振仪，和进步安全爆炸技能水平,是削减煤矿安全事端,确保煤矿安全出产的重要办法。

二、民爆仓库安全防范提示语
1、双人昼夜值好班，擅自脱岗丢饭碗。
2、安全时时不能忘，节假领导须在岗。
3、人防犬防加技防，安全措施无空档。
4、不管高低与贵贱，进库必须凭证件。
5、避雷设施常检验，雨季切记防雷电。
6、通风降温要牢记，危品受热会自爆。
7、库房常备防身器，严防坏人来袭扰。
8、库区常放灭鼠药，雷管最怕蛇鼠咬。
9、库外沟渠要修好，山洪下来不得了。
10、库区夜间要巡逻，贪睡可能酿大祸。
11、搬运工人要培训，装卸危品要谨慎；
拖抛滚砸惹事端，小心轻放保平安。
12、村库联防要抓牢，警报一响有人到；
发现问题及时报，通讯设施要完好。

三、车辆运输民爆物品安全提示语
1、危品运输要牢靠，切记车厢要锁好；
禁用敞车装危品，既防丢失又防盗。
2、运输爆炸物，严格控车速；
不超四十码，车距要关注。
3、人货不混运，闹市不能停；
暂停要守护，指定路线行。
四、人工背运民爆物品安全提示语
双人领取不能忘，雷管炸药分开扛；
当班领取当班量，背运途中莫停放。

五、爆破作业现场安全防范提示语
1、炸药雷管分开放，下班退库不能忘。
2、电管用前验通断，还须仔细查外观；
不同厂批忌联网，手机对讲必须关；
切记避开高压线，化纤衣服不能穿；
非煤矿洞避免用，非电雷管更安全。
（注：由于非煤矿洞和隧道里面电器电压高，杂散电流一般大于30毫安，使用电雷管极不安全。）
3、遇到盲炮莫惊慌，继续警戒保现场；
观察等待一刻钟，关机短路不能忘；
只能一人去排险，两种排法记心间。
（注：按规程一般浅孔盲炮用水湿法和殉爆法两种方法排除。）

六、民爆单位领导安全提示语
民爆安全事为大，单位法人亲自抓；
安全责任定到位，关键环节有人把；
装备人员全配齐，教育培训不能差；
节假领导要带班，四员探亲要检查；
炮损处理要到位，企地和谐效益大。

民爆建议使用符合资质审核具有CMC计量证书爆破测振仪！

针对爆破技术的日益成熟，同样爆破对环境产生的影响，同样不容忽视，其中使用爆破测振仪对其爆破振动数据的监控，为我提供了更好的数据支持。

提起工程爆破，人们自然而然想到的便是拆除爆破对各类城市建筑的“打破重建”，然而，除了城市拆除爆破以外，在国民经济转型升级大战略下，民爆正在孕育着一场巨大的涅?运动。爆破技术广泛应用于矿山开采、能源开发、建筑建设、交通建设、农林水利建设、地震勘探、国防建设等领域，其中用于矿山开采、路桥建设及大型电站建设的民爆产品占总用量的80%。爆破技术的发展创造着巨大的效益。2007年底，随着一声沉闷的响声，神华宁煤集团大峰煤矿羊齿采区的一座相对高度达230米的山峰下沉了约40米，使得该煤矿的开采方式由井下开采变成露天开采，创造了近35亿的价值，该矿井的服务年限也因此延长了14年。同时，爆破技术还应用于汽车、洒水车等有特殊形状的设备成型等，甚至在艺术品加工方面，例如，利用爆炸加工技术，将一块石头先炸出一个佛像的雏形再予以精雕细琢，就是爆破技术的新应用。

专家表示，“低碳技术的应用会是未来爆破行业竞争门槛和财富比拼的核心。”中国工程院院士汪旭光认为，民爆行业建设“低碳经济”，应从能源的开发生产与合理使用两方面来考虑。“应尽量采用、推广节能产品、工艺技术和装备。”他认为，但我们的爆破设计、施工精细化程度等还需要改进。我国爆破行业正处在技术变革、新技术应用的阶段，整个国内的爆破行业都处于上升期、变革期。为了进一步提升中国爆破技术的发展，在中国工程爆破协会的力促下，我国几十家爆破企业和爆破技术科研研究机构及大学还签约组建了产学研技术联盟。

     中科测振研发的4850爆破测振仪，适用于。作为爆破行业最好最稳定的爆破测振仪，是不二选择：

煤矿矿山爆破测振仪 资质审核专用

中科开发的4850系列爆破测振仪于2008年7月经四川省科技厅组织专家进行科技成果鉴定为“总体处于国内领先水平”并于2008年11月：获中华人民共和国计量器具生产许可证（CMC证书），爆破测振仪器还经美国微软公司严格技术测试认定该产品与windows系统达到100%兼容从而使整个测试系统达到前所煤矿矿山爆破，资质审核专用未有的稳定，2011年8月被微软公司授予WHQL（硬件质量）认证.

中科爆破测振仪已经有30年的历史，从上世纪80年代出开始，到如今的中科爆破测振仪，已经成功打造行业第一品牌！对于煤矿矿山爆破，资质审核专用，完全适合。

2010年10月21日至23日“中国爆协”在石家庄召开了第五次会员代表大会和第四届理事会、第五次常务理事会议。会上酝酿并选举了第五届理事会理事和常务理事与“协会”领导。我公司总经理林世雄再次当选为第五届“中国爆协”理事。

会上“爆协”汪旭光院士等领导向“中科测控公司”等获奖单位颁发了“中国爆协科学技术奖”。

会上还举行了由“中国爆协”编辑出版的《爆破手册》首发式和赠书仪式，我公司TC-4850爆破测振仪已选入该《手册》作为“爆破安全与测振技术”的推荐产品。

会上林总与协作单位的专家、教授一起介绍了公司的最新项目：“隧道无线综合自动监测系统”受到与会代表的广泛关注与热议。

4月17日《爆破手册》第三次审稿会议在浙江省舟山市召开，来自全国各地的科研院所、大专院校、企事业单位的100多名专家、教授抵达参加审稿会议。“中科测控”作为“国内领先”的爆破测振仪研发、生产、测试单位，参与了 “爆破安全与测试技术”部分的评审工作。

《爆破手册》将于2010年10月出版发行。该手册定位于“国际一流的、有中国特色的综合性工具书”，是一部内容丰富、实用性强、水平较高的具有“全面性、全新性、完整性”的爆破工程指导手册。本书包括爆破理论、爆破器材、工程地质、钻爆机械、露天爆破、地下爆破、水下爆破、拆除爆破、特种爆破、爆破加工、爆破焊接、地震勘探、油气井爆破、冻土爆破、热凝物爆破、爆破安全与测试等章节，约180万字。

对于之前使用TC-4850N网络测振仪用户，需要修改相关配置即可。

①TC-4850N仪器IP地址修改：

开始--仪器设置--网络参数--网络连接

修改远程主机为：y1.cdzkck.cn

②软件端IP地址修改：

双击打开电脑端软件--设置--服务器配置

修改网络服务器IP地址:y1.cdzkck.cn

③新版手机端App和电脑端软件请进入:

（修改方法类似，修改ip为y1.cdzkck.cn即可）

http://www.zkck.com/d/

标准编号：TB 10313-2019

发布部门：国家铁路局

爆破振动安全标准主要有几大部分，可根据情况选择比对。

(1)铁路路基破振动安全允许值

(2)铁路涵洞爆破振动安全允许值

(3)岩石边坡爆破振动安全允许值

(4)桥梁爆破振动安全允许值

(5)隧道爆破振动安全允许值

(6)接触网支柱爆破振动安全允许值

(7)铁路站房爆破振动安全允许值

完整版标准规范点击下载：铁路工程爆破振动安全技术规程.pdf

简版标准规范点击下载：铁路工程爆破振动安全技术规程简版

本规程适用于0.1Hz-10 kHz频率范围内的工作测振仪的首次检定、后续检定和使用中的检验。

工作测振仪一般由振动传感器、放大器和指示或记录装置组成的测振系统。

点击下载：JJG 676-2000 工作测振仪检定规程 国家计量标准

JJG 676-2000,工作测振仪检定规程，JJG 676-2000,工作测振仪检定规程,国家计量标准，JJG 676-2000检定规程

DLT 5333-2005 水电水利工程爆破安全监测规程.pdf

爆破测振仪爆破振动检测报告(模板)

下载地址：

http://wenku.baidu.com/view/10ffd80ecc22bcd126ff0c93

某某安防工程检测有限公司

爆破振动检测报告

报告编号： 2014-07-001

爆破振动监测模版-爆破测振仪，请自行修改内容，仅供参考

委托单位：  某某爆破科技咨询有限公司                  工程名称：  Ⅱ标土石方爆破工程            工程地址：  贵阳云岩区三桥中坝路

施工单位：  某某爆破科技咨询有限公司                  签发日期：  2014年7月20日

爆破振动检测报告

          更多请下载word文档附件

中科测控爆破测振仪http://www.zkck.com

      大型变压器由于质量过大，不能带油运输，因此要充入氮气，使器身不与空气接触，避免绝缘受潮，充氮的变压器要经常保持氮气压力为正压，防止密封破坏。氮气放出后，要立即注满合格的变压器油。放出氮气时，要注意人身安全。变压器在运输过程中应按规范安装具有时标且有合适量程的三维冲击记录仪，到达目的地后，制造厂、运输部门和用户三方人员应共同验收，记录纸和押运记录应提供用户留存。通常情况下，制造企业应保证变压器结构(设计) 强度至少能耐受3 g 冲击加速度,确保变压器在运输冲击< 3 g 时不受损坏；运输企业所采取的运输装置和安全措施等按至少能承受0. 25 g 冲击加速度验收和考虑，同时在运输过程中控制冲击加速度≤0. 25 g 以确保运输安全。

2、监视充氮运输变压器的氮气有无泄漏

      通常使用能测定-98～+98kPa的压力表监视内部压力。变压器到货后，在用油置换氮气之前应经常监视压力变化情况。可根据波义耳定律判断氮气有无泄漏。

 波义耳定律：P／(273+t)=P／(273+t’，)

式中 ：P--氮气充人时的压力，kPa； t--氮气充人时的温度，℃； P’--测定时压力，kPa； t’--测定时温度，℃； P、t值由厂方提供。

3、在运输和吊装电力变压器时应注意以下事项：

（1）电力变压器倾斜度不超过15%。

（2）要防止变压器振动和碰撞，变压器在运输过程中要装设三维冲击记录仪，有超过3G以上的冲击必须进行内检。变压器在安装就位后方可拆除三维冲击记录仪，并将数据记录提交用户作为变压器安全运输和吊装的依据。

（3）变压器的套管、油枕、温度、及瓦斯继电器、散热管、防爆筒等，都不能承受较大的机械力，运输吊装时一定不能碰撞这些部位及装置。

（4）在吊装变压器时，应使用油箱下特备的吊环用以承力，散热管不能承重，否则将发生损坏、漏油、弯曲或变形。

（5）电力变压器在运输中保持平衡，严防铁芯位移和翻倒而造成内部机械损伤。     电压等级为110-220kV的变压器充氮运输。

4、现场油置换的工作程序及技术要求

（1）绝缘油的接收：核对绝缘油的数量与所需量是否相等。把绝缘油贮藏在专用的油罐内。取油样做tgδ、绝缘电阻及油耐压试验。标准为：油绝缘破坏电压不应小于40kV／ 2．5mm、tgδ在90℃时小于0．5％。 新油体积电阻率应大于1X1014Ω·cm(50℃时)。可不测油中水分。

（2）油置换：要边放氮气，边注入合格的绝缘油(油的击穿电压不应小于40kV／2．5mm)，直到器身全浸在油中为止。静置12h以上，方可放油进行箱内作业。 充氮变压器、电抗器未经充分排氮(其气体含氧密度＞18%)，严禁工作人员入内。充氮变压器注油时，任何人不得在排气孔处停留。

5、气体继电器在安装使用前的试验

（1）密封试验：整体加油压(压力为200kPa；持续时间1h)试漏，应无渗漏。

（2）端子绝缘强度试验：出线端子及出线端子间，应耐受工频电压2000V，持续lmin，也可用2500V兆欧表测绝缘电阻，摇lmin代替工频耐压，绝缘电阻应在300MΩ以上。

（3）轻瓦斯动作容积试验：当壳内聚积250～300cm3空气时，轻瓦斯应可靠动作。

（4）重瓦斯动作流速试验：自然油冷却的变压器动作流速应为0．8～1．0m／s；强迫油循环的变压器动作流速应为1．0-1．2m／s；容量大于200MVA变压器动作流速应为1．2～1．3m／s。

6、变压器试验项目

绝缘试验：绝缘电阻和吸收比试验、测量介质损失角正切值试验、泄漏电流试验、变压器油试验及工频耐压和感应耐压试验，对Ｕm不小于220kV变压器还做局部放电试验。Ｕm。不小于300kV在线端应做全波及操作波冲击试验。 特性试验：变比、接线组别、直流电阻、空载、短路、温升及突然短路试验。

7、变压器的阶段性试验

（1）出厂试验。出厂试验是比较全面的试验，主要是确定变压器电气性能及技术参数，如对绝缘、介质绝缘、介质损失角、泄漏电流、直流电阻及油耐压、工频及感应耐压试验等。如Ｕm不小于300kV，在线端应做全波及操作波的冲击试验。技术参数如空载损耗、短路损耗及变比组别等试验，由此确定变压器能否出厂。

（2）预防性试验。即对运行中的变压器周期性地进行定期试验。主要试验项目有：绝缘电阻、tgδ、直流电阻及油的试验。

（3）检修试验。试验项目视具体情况确定。

（4）安装试验。即变压器安装前、后的试验。试验项目有绝缘电阻、介质损失角、泄漏电流、变比、接线组别、油耐压及直流电阻等。对大、中型变压器还必须进行吊芯检查。在吊芯过程中，必须对夹件螺钉、夹件及铁芯进行试验。最后做工频耐压试验。220kV及以上电压等级和120MVA及以上容量的变压器在新安装时必须进行现场局部放电试验

8、其他

      向制造厂索取主要材料和附件的工厂检验报告和生产厂家出厂试验报告；工厂试验时应将供货的套管安装在变压器上进行试验；所有附件在出厂时均应按实际使用方式整体预装过。

本标准适用于建筑工程在工业与环境振动作用下的振动控制和振动影响评价。

下载地址： GB 50868-2013 建筑工程容许振动标准

1主题内容与适用范围

本标准为贯彻《中华人民共和国环境保护法（试行）》，控制城市环境振动污染而制订。

本标准规定了城市区域环境振动的标准值及适用地带范围和监测方法。

本标准适用于城市区域环境。

2引用标准

ＧＢ10071 城市区域环境振动测量方法

3标准值及适用地带范围

3.1标准值

3.1.1城市各类区域铅垂向Ｚ振级标准值列于下表。

3.1.2本标准值适用于连续发生的稳态振动、冲击振动和无规则振动。

3.1.3每日发生几次的冲击振动，其最大值昼间不允许超过标准值10ｄＢ，夜间不超过3ｄＢ。

3.2适用地带范围的划定

3.2.1“特殊住宅区”是指特别需要安宁的住宅区。

3.2.2“居民、文教区”是指纯居民和文教、机关区。

3.2.3“混合区”是指一般商业与居民混合区；工业、商业、少量交通与居民混合区。

3.2.4“商业中心区”是指商业集中的繁华地区。

3.2.5“工业集中区”是指在一个城市或区域内规划明确确定的工业区。

3.2.6“交通干线道路两侧”是指车流量每小时100辆以上的道路两侧。

3.2.7“铁路干线两侧”是指距每日车流量不少于20列的铁道外轨30Ｍ外两侧的住宅区。

3.2.8本标准适用的地带范围，由地方人民政府划定。

3.3本标准昼间、夜间的时间由当地人民政府按当地习惯和季节变化划定。

4监测方法

4.1测量点在建筑物室外0.5Ｍ以内振动敏感处，必要时测量点置于建筑物室内地面中央，标准值均取表中的值。

4.2铅垂向Ｚ振级的测量及评价量的计算方法，按国家标准ＧＢ10071有关条款的规定执行。

附加说明：

本标准有国家环保局大气处提出。

本标准由《城市区域环境振动标准》编制组起草。

本标准主要起草人战嘉恺、陈道常、唐瑞荣、熊光凌、涂瑞和。

本标准由国家环保局负责解释。

更多了解请咨询客服人员。爆破振动监测 爆破振动标准

下载地址：GB10070-1988 城市区域环境振动标准

(二)爆破作业项目的等级是否符合国家有关标准和规范;

(三)设计所依据的资料是否完整;

(四)设计方法,设计参数是否合理;

(五)起爆网路是否可靠;

(六)设计选择方案是否可行;

(七)存在的有害效应及可能影响的范围是否全面;

(八)保证工程环境安全的措施是否可行;

(九)对可能发生事故的预防对策和抢救措施是否适当。

爆破作业单位的资质是否符合规定，其中就必须配备合格的爆破测振仪。我单位研发生产的爆破测振仪为目前国内最稳定可靠产品，完全符合资质审核，为工程爆破协会推荐产品！

6 资质条件6.1 基本要求爆破作业单位应具备下列条件：a）从事的爆破作业属于合法的生产活动；b）有健全的安全管理制度和岗位安全责任制度；c）设置技术负责人、项目技术负责人、爆破员、安全员和保管员等岗位，并配备相应人员。6.2 特别要求6.2.1 非营业性爆破作业单位非营业性爆破作业单位应具备下列条件：a）有经安全评价合格的民用爆炸物品专用仓库；b）技术负责人具有理学、工学学科范围中级及以上技术职称，有2年及以上爆破作业项目技术管理工作的经历；c）爆破工程技术人员不少于1人，爆破员不少于5人，安全员不少于2人，保管员不少于2人；d）有爆破作业专用设备。6.2.2 营业性爆破作业单位6.2.2.1 一级资质的营业性爆破作业单位应具备下列条件：a）有或租用经安全评价合格的民用爆炸物品专用仓库；b）注册资金2000万元以上，净资产不低于2000万元，其中爆破施工机械及检测、测量设备净值不少于1000万元；c）近3年承担过的A级爆破作业项目的设计施工不少于10项，或B级及以上爆破作业项目的设计施工不少于20项，工程质量达到设计要求，未发生重大及以上爆破作业责任事故；d）技术负责人具有理学、工学学科范围高级技术职称，有10年及以上爆破作业项目技术管理工作的经历，且主持过的A级爆破作业项目的设计施工不少于5项，或B级及以上爆破作业项目的设计施工不少于10项；e）具有理学、工学学科范围技术职称的工程技术人员不少于30人（其中，高级爆破工程技术人员不少于9人，中级爆破工程技术人员不少于6人），爆破员不少于10人，安全员不少于2人，保管员不少于2人；f）有钻孔机、空压机、测振仪、全站仪等爆破施工机械及检测、测量设备。6.2.2.2 二级资质的营业性爆破作业单位应具备下列条件：a）有或租用经安全评价合格的民用爆炸物品专用仓库；b）注册资金1000万元以上，净资产不低于1000万元，其中爆破施工机械及检测、测量设备净值不少于500万元；c）近3年承担过的B级及以上爆破作业项目的设计施工不少于10项，或C级及以上爆破作业项目的设计施工不少于20项，工程质量达到设计要求，未发生重大及以上爆破作业责任事故；d）技术负责人具有理学、工学学科范围高级技术职称，有7年及以上爆破作业项目技术管理工作的经历，且主持过的B级及以上爆破作业项目的设计施工不少于5项，或C级及以上爆破作业项目的设计施工不少于10项；e）具有理学、工学学科范围技术职称的工程技术人员不少于20人（其中，高级爆破工程技术人员不少于6人，中级爆破工程技术人员不少于4人），爆破员不少于10人，安全员不少于2人，保管员不少于2人；f）有钻孔机、空压机、测振仪、全站仪等爆破施工机械及检测、测量设备。6.2.2.3 三级资质的营业性爆破作业单位应具备下列条件：a）有或租用经安全评价合格的民用爆炸物品专用仓库；b）注册资金300万元以上，净资产不低于300万元，其中爆破施工机械及检测、测量设备净值不少于150万元；c）近3年承担过的C级及以上爆破作业项目的设计施工不少于10项，或D级及以上爆破作业项目的设计施工不少于20项，工程质量达到设计要求，未发生重大及以上爆破作业责任事故；d）技术负责人具有理学、工学学科范围高级技术职称，有5年及以上爆破作业项目技术管理工作的经历，且主持过的C级及以上爆破作业项目的设计施工不少于5项，或D级及以上爆破作业项目的设计施工不少于10项；e）具有理学、工学学科范围技术职称的工程技术人员不少于10人（其中，高级爆破工程技术人员不少于3人，中级爆破工程技术人员不少于2人），爆破员不少于10人，安全员不少于2人，保管员不少于2人；f）有钻孔机、空压机、测振仪、全站仪等爆破施工机械及检测、测量设备。6.2.2.4 四级资质的营业性爆破作业单位应具备下列条件：a）有或租用经安全评价合格的民用爆炸物品专用仓库；b）注册资金100万元以上，净资产不低于100万元，其中爆破施工机械及检测、测量设备净值不少于50万元；c）技术负责人具有理学、工学学科范围中级及以上技术职称，有3年及以上爆破作业项目技术管理工作的经历；d）具有理学、工学学科范围技术职称的工程技术人员不少于5人（其中，中级爆破工程技术人员不少于2人，初级爆破工程技术人员不少于1人），爆破员不少于10人，安全员不少于2人，保管员不少于2人；e）有钻孔机、空压机、测振仪、全站仪等爆破施工机械及检测、测量设备。7 岗位职责和设置要求7.1 岗位职责7.1.1 技术负责人的岗位职责包括：a）组织领导爆破作业技术工作；b）组织制定爆破作业安全管理制度和操作规程；c）组织爆破作业人员安全教育、法制教育和岗位技术培训；d）主持制定爆破作业设计施工方案、安全评估报告和安全监理报告。7.1.2 项目技术负责人的岗位职责包括：a）监督爆破作业人员按照爆破作业设计施工方案作业；b）组织处理盲炮或其他安全隐患；c）全面负责爆破作业项目的安全管理工作；d）负责爆破作业项目的总结工作。7.1.3 爆破员的岗位职责包括：a）保管所领取的民用爆炸物品；b）按照爆破作业设计施工方案，进行装药、联网、起爆等爆破作业；c）爆破后检查工作面，发现盲炮或其他安全隐患及时报告；d）在项目技术负责人的指导下，配合爆破工程技术人员处理盲炮或其他安全隐患；e）爆破作业结束后，将剩余的民用爆炸物品清退回库。7.1.4 安全员的岗位职责包括：a）监督爆破员按照操作规程作业，纠正违章作业；b）检查爆破作业现场安全管理情况，及时发现、处理、报告安全隐患；c）监督民用爆炸物品领取、发放、清退情况；d）制止无爆破作业资格的人员从事爆破作业。7.1.5 保管员的岗位职责包括：a）验收、保管、发放、回收民用爆炸物品；b）如实记载收存、发放民用爆炸物品的品种、数量、编号及领取人员的姓名；c）发现、报告变质或过期的民用爆炸物品。7.2 岗位设置要求7.2.1 技术负责人、项目技术负责人应由爆破工程技术人员担任，可以兼任。7.2.2 爆破员、安全员、保管员不得兼任。7.2.3 爆破工程技术人员、爆破员、安全员、保管员不应同时受聘于两个及以上爆破作业单位。8 管理要求8.1 许可证管理8.1.1 申请8.1.1.1 申请非营业性爆破作业单位许可证的单位，应向所在地设区的市级公安机关提出申请，并提交《爆破作业单位许可证》（非营业性）申请表（见附录A）及下列材料：a）民用爆炸物品专用仓库安全评价报告；b）爆破作业区域证明；c）涉爆从业人员从业资格证明；d）爆破作业专用设备清单。8.1.1.2 申请营业性爆破作业单位许可证的单位，应向所在地省级公安机关提出申请，并提交《爆破作业单位许可证》（营业性）申请表（见附录B）及下列材料：a）自有或租用民用爆炸物品专用仓库安全评价报告；b）注册资金、净资产、专用设备净值的有效证明；c）近3年单位承接的爆破作业项目设计施工方案；d）技术负责人主持的爆破作业项目设计施工方案；e）涉爆从业人员从业资格证明；f）爆破施工机械及检测、测量设备清单。8.1.2 发放8.1.2.1 受理申请的公安机关应自受理申请之日起20日内进行审查。对符合条件的，发放《爆破作业单位许可证》；对不符合条件的，书面向申请人说明理由。8.1.2.2 《爆破作业单位许可证》（非营业性）应包括下列主要内容：a）许可证编号；b）单位名称；c）单位地址；d）法定代表人姓名；e）技术负责人姓名；f）有效期；g）签发机关；h）签发日期。8.1.2.3 《爆破作业单位许可证》（营业性）除符合8.1.2.2要求外，还应包括下列主要内容：a）资质等级；b）从业范围。8.1.2.4 《爆破作业单位许可证》（非营业性）仅在爆破作业许可区域内有效。8.1.2.5 《爆破作业单位许可证》（营业性）在全国范围内有效。8.1.3 换发8.1.3.1 《爆破作业单位许可证》的有效期为3年。8.1.3.2 有效期届满继续从事爆破作业的，爆破作业单位应在期满前60日内，向原签发公安机关提出换发《爆破作业单位许可证》的申请。8.1.3.3 法定代表人、技术负责人、单位名称、单位地址发生变化的，爆破作业单位应在发生变化之日起30日内，向原签发公安机关提出换发《爆破作业单位许可证》的申请。8.1.3.4 受理申请的公安机关应按照6.1、6.2和8.1的相关规定进行审查。对符合条件的，换发《爆破作业单位许可证》；对不符合条件的，书面向申请人说明理由。8.1.4 降级8.1.4.1 营业性爆破作业单位在爆破作业活动中发生较大爆破作业责任事故的，签发公安机关应根据利害关系人的请求或依据职权，对其资质等级予以降级，并根据降级情况重新核定从业范围。8.1.4.2 被降低资质等级的营业性爆破作业单位，3年内不得申请晋升资质等级。8.1.5 撤销8.1.5.1 县级及以上地方公安机关应加强对爆破作业单位的监督检查，发现资质条件不符合规定要求，未按照资质等级从事爆破作业，或发生重大及以上爆破作业责任事故的，应书面告知《爆破作业单位许可证》签发公安机关。8.1.5.2 签发公安机关接到书面告知后，应组织复核。对经复核属实的，应撤销其《爆破作业单位许可证》。8.2 其他管理要求8.2.1 营业性爆破作业单位应按照《爆破作业单位许可证》许可的资质等级、从业范围承接相应等级的爆破作业项目。不应为非法的生产活动实施爆破作业；不应将承接的爆破作业项目转包；不应为本单位或有利害关系的单位承接的爆破作业项目进行安全评估、安全监理；不应在同一爆破作业项目中同时承接设计施工、安全评估和安全监理。8.2.2 从事安全评估、安全监理的爆破作业单位，应按照有关法律、行政法规和GA 991的规定实施安全评估、安全监理，承担相应的法律责任，并适用8.1.4和8.1.5的相关规定。8.2.3 营业性爆破作业单位应建立爆破作业业绩档案管理制度，在爆破作业活动结束后15日内，如实将本单位从事爆破作业活动的有关情况录入民用爆炸物品信息管理系统。8.2.4 爆破作业单位应加强对本单位涉爆从业人员的管理，不应聘用无爆破作业资格的人员从事爆破作业。8.2.5 公安机关应在核发《爆破作业单位许可证》30日内，将依法取得《爆破作业单位许可证》的爆破作业单位的基本情况向社会公布，接受社会监督。8.2.6 省级公安机关应在核发《爆破作业单位许可证》15日内，将依法取得一级、二级、三级资质的营业性爆破作业单位的基本情况向公安部备案（见附录C）。

二00一年一月七日        计价格[2002]10号

国务院各有关部门，各省、自治区、直辖市计委、物价局，建设厅：

    为贯彻落实《国务院办公厅转发建设部等部门关于工程勘察设计单位体制改革若干意见的通知》（国办发[1999]101号），调整工程勘察设计收费标准，规范工程勘察设计收费行为，国家计委、建设部制定了《工程勘察设计收费管理规定》（以下简称《规定》），现予发布，自2002年3月1日起施行。原国家物价局、建设部颁发的《关于发布工程勘察和工程设计收费标准的通知》（[1992]价费字375号）及相关附件同时废止。

    本《规定》施行前，已完成建设项目工程勘察或者工程设计合同工作量50%以上的，勘察设计收费仍按原合同执行；已完成工程勘察或者工程设计合同工作量不足50%的，未完成部分的勘察设计收费由发包人与勘察人、设计人参照本《规定》协商确定。

    附件：工程勘察设计收费管理规定

附件：

工程勘察设计收费管理规定

    第一条  为了规范工程勘察设计收费行为，维护发包人和勘察人、设计人的合法权益，根据《中华人民共和国价格法》以及有关法律、法规，制定本规定及《工程勘察收费标准》和《工程设计收费标准》。

    第二条  本规定及《工程勘察收费标准》和《工程设计收费标准》，适用于中华人民共和国境内建设项目的工程勘察和工程设计收费。

    第三条  工程勘察设计的发包与承包应当遵循公开、公平、公正、自愿和诚实信用的原则。 依据《中华人民共和国招标投标法》和《建设工程勘察设计管理条例》，发包人有权自主选择勘察人、设计人，勘察人、设计人自主决定是否接受委托。

    第四条  发包人和勘察人、设计人应当遵守国家有关价格法律、法规的规定，维护正常的价格秩序，接受政府价格主管部门的监督、管理。

    第五条  工程勘察和工程设计收费根据建设项目投资额的不同情况，分别实行政府指导和市场调节价。建设项目总投资估算额500万元及以上的工程勘察和工程设计收费实行政府指导价；建设项目总投资估算额500万元以下的工程勘察和工程设计收费实行市场调节价。

    第六条  实行政府指导价的工程勘察和工程设计收费，其基准价根据《工程勘察收费标准》或者《工程设计收费标准》计算，除本规定第七条另有规定者外，浮动幅度为上下20%。发包人和勘察人、设计人应当根据建设项目的实际情况在规定的浮动幅度内协商确定收费额。

    实行市场调节价的工程勘察和工程设计收费，由发包人和勘察人、设计人协商确定收费额。

    第七条  工程勘察费和工程设计费，应当体现优质优价的原则。工程勘察和工程设计收费实行政府指导价的，凡在工程勘察设计中采用新技术、新工艺、新设备、新材料，有利于提高建设项目经济效益、环境效益和社会效益的，发包人和勘察人、设计人可以在上浮25%的幅度内协商确定收费额。

    第八条  勘察人和设计人应当按照《关于商品和服务实行明码标价的规定》，告知发包人有关服务项目、服务内容、服务质量、收费依据，以及收费标准。

    第九条  工程勘察费和工程设计费的金额以及支付方式，由发包人和勘察人、设计人在《工程勘察合同》或者《工程设计合同》中约定。

    第十条  勘察人或者设计人提供的勘察文件或者设计文件，应当符合国家规定的工程技术质量标准，满足合同约定的内容、质量等要求。

    第十一条  由于发包人原因造成工程勘察、工程设计工作量增加或者工程勘察现场停工、窝工的，发包人应当向勘察人、设计人支付相应的工程勘察费或者工程设计费。

    第十二条  工程勘察或者工程设计质量达不到本规定第十条规定的，勘察人或者设计人应当返工。由于返工增加工作量的，发包人不另外支付工程勘察费或者工程设计费。由于勘察人或者设计人工作失误给发包人造成经济损失的，应当按照合同约定承担赔偿责任。

    第十三条   勘察人、设计人不得欺骗发包人或者与发包人互相串通，以增加工程勘察工作量或者提高工程设计标准等方式，多收工程勘察费或者工程设计费。

    第十四条  违反本规定和国家有关价格法律、法规规定的，由政府价格主管部门依据《中华人民共和国价格法》、《价格违法行为行政处罚规定》予以处罚。

    第十五条  本规定及所附《工程勘察收费标准》和《工程设计收费标准》，由国家发展计划委员会负责解释。

    第十六条  本规定自二○○二年三月一日起施行。

 目   录

工程勘察收费标准

1 总 则 1

2 工程测量 3

4 岩土工程设计与检测监测 13

5 水文地质勘察 16

6 工程水文气象勘察 20

7 工程物探 22

8 室内试验 25

9 煤炭工程勘察 29

10水利水电工程勘察 29

11.电力工程勘察 32

12 长输管道工程勘察 36

13 铁路工程勘察 36

14 公路工程勘察 37

15. 通信工程勘察 38

16 海洋工程勘察 40

工程设计收费标准

1 总  则 43

3 加工冶炼工程设计 48

4石油化工工程设计 50

5 水利电力工程设计 51

6 交通运输工程设计 54

7 建筑市政工程设计 57

8 农业林业工程设计 60

附表一：工程设计收费基价表 61

附表二：工程设计收费专业调整系数表 61

附表三：非标准设备设计费率表 62

下载地址：工程勘察设计收费标准2002.pdf

摘录于中国工程爆破协会主编的《新爆破工程消耗量定额》GYD-102-2008    爆破工程属于特种技术工程，除了要执行建设部发布的《建筑安装工程费用项目组成》(建设部2003年第206号文件)规定的措施项目外，还应列入措施工程的项目有：爆破工程设计、安全评估、监理和监测等。

爆破安全防护措施项目如下表：

计费方法：根据批准的施工方案及防护手段，参照工程所在地一般采用的方法及使用的材料，按实计算。

试验爆破工程

根据试验方案及试验爆破工程的规模，设计施工费用另行计算。

爆破工程其他措施费

根据爆破工程的特殊性，在编制爆破工程总费用时，还应包括以下爆破措施费用：

1  爆破工程设计与评审费。爆破设计应由具有设计资质的单位承担，一般露天爆破按爆破项目直接费的3％～5％计费；拆除爆破的设计需要对建筑结构、使用材料、周边环境及必须保护的设施等进行详尽的调查，计费按爆破项目直接费的10％以内计取，并根据爆破安全规程规定的级别，A级工程乘以系数1.1。硐室爆破的设计需要进行地形测量、地质素描、断面及抵抗线复测等，计费按爆破项目直接费10％以内计取。

2  爆破安全评估费。由爆破工程审批单位委托具有相应资质等级的单位或人员进行爆破工程项目安全评估。取费原则以能支持进行评估发生的费用为基础费用，计费标准以爆破工程直接费用为基础，直接费用10万元以内的评估费以5％计取；10～100万元的以5％～3％计取；100～500万元的以3％。1％计取，500万元以上的工程根据工程的性质、难易程度计取费率不超过1％。爆破安全规程规定的A级爆破工程取费增加难度系数1.1。

3爆破工程专项监理费。由具有相应等级资质的爆破监理单位进行工程监理。由工程建设单位聘用并签订工程监理合同。计费标准以爆破项目直接费为计算基础，10万元以内的项目计取10％以上，10～100万元的项目计取10％～5％，100～500万元的项目计取5～3％；500万元以上的工程项目计取3％以下。爆破安全规程规定的A级爆破工程取费增加难度系数1.1。

爆破振动监测请咨询028-85238246

类别

标准代号

标准名称

基础

1

GB/T 14659-2003

民用爆破器材术语

2

GB 12268-2005

危险货物品名表

3

GB/T 7694-1987

危险货物命名原则

4

GB/T 17582-1998

工业炸药分类和命名规则

5

GB 6944-2005

危险货物分类和品名编号

6

GB 190-1990

危险货物包装标志

7

GB/T 191-2000

包装储运图示标志

8

GB 2894-1996

安全标志  安全标志使用导则

9

GB 15258-1999

化学品安全标签编写规定

10

GB 20576-2006

化学品分类、警示标签和警示性说明安全规范 爆炸物

11

GB/T 2828.1-2003

计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划

12

GB/T 2829-2002

周期检验计数抽样程序及表

13

GB 10111-1988

利用随机数骰子进行随机抽样的方法

14

WJ/T 9041-2004

民用爆破器材分类与代码

15

WJ/T 9031-2004

工业雷管分类与命名规则

16

WJ/T 9006-2006

工业索类火工品分类与命名规则

17

WJ/T 9022-1995

油、气井用爆破器材命名规则 聚能射孔弹

18

WJ/T 9023-1995

油、气井用爆破器材命名规则 聚能切割弹

19

GA 441-2003

工业雷管编码通则

安全卫生

20

GB 19455-2004

民用爆炸品危险货物危险特性检验安全规范

21

GB 18218-2000

重大危险源辨识标准

22

GB 19854-2005

爆炸性环境用工业车辆防爆技术通则

23

GB 6722-2003

爆破安全规程

24

GB 12158-2006

防静电事故通用导则

25

GB 4385-1995

防静电鞋、导电鞋技术要求

26

GB 12014-1989

防静电工作服

27

GB 6721-1986

企业职工伤亡事故经济损失统计标准

28

GB14470.1-2002

兵器工业水污染物排放标准 火炸药

29

GB14470.2-2002

兵器工业水污染物排放标准 火工药剂

30

GB 5817-1986

生产性粉尘作业危害程度分级

31

WJ 1695-2004

黑火药生产防静电安全规程

32

WJ 2390-1997

火工品药剂生产防静电安全规程

33

WJ 2565-2001

火药、炸药生产安全规程

34

WJ 2466-1997

引信、火工品生产安全规程

35

WJ 2053-1998

火工品作业安全防护要求

36

WJ 1911-2004

烟火药生产防静电安全规程

37

WJ 2146-1993

兵器工业防静电用品设施验收规程

38

WJ 1912-2004

电火工品生产防静电安全规程

39

WJ 9048-2005

民用爆破器材企业安全管理规程

40

WJ 9048-2005

民用爆破器材安全评价导则

41

WJ 2574-2002

作业场所空气中太安容许浓度及检测方法

42

WJ 2575-2002

作业场所空气中三硝基甲苯容许浓度及检测方法

43

WJ 1969-1990

车间空气中叠氮化钠卫生标准

44

WJ 2064-1991

车间空气中黑索今卫生标准

45

WJ 2083-1992

车间空气中叠氮化铅卫生标准

46

MT/T 959-2005

远距离爆破技术条件

47

MT 520-1995

煤矿雷管生产厂防静电安全规程

48

SY/T 5857-2006

石油物探地震作业民用爆破器材管理规程

49

SY 6501-2000

浅海石油作业放射性及爆炸物品安全规程

50

SY/T 6308-1997

油田爆破器材安全使用推荐作法

51

SY/T 6350-1998

油气井射孔用多级自控安全起爆器安全技术规程

52

SY/T 5436-1998

石油射孔和井壁取心用爆炸物品储存、运输和使用安全规定

53

GA 53-1993

爆破施工人员安全技术考核标准

工业炸药

54

GB12437-2000

工业粉状铵梯炸药

55

GB 17583-1998

多孔粒状铵油炸药

56

GB 18095-2000

乳化炸药

57

GB 18094-2000

水胶炸药

58

GB 18450-2001

民用黑火药

59

GB 12435-1990

工业用黑索今

60

GB/T 16626-1996

紫胶造粒黑索今

61

GB 15563-2005

震源药柱

62

GJB 552A-1988

太安规范（季戊四醇四硝酸酯）

63

GJB 2335-1995

奥克托今规范

64

GJB 4076-2000

聚奥炸药规范（H781）

65

WJ 9005-1992

岩石粉状铵梯油炸药

66

WJ/T 9024-1997

4号岩石粉状铵梯油炸药

67

WJ 9029-2004

工业梯恩梯

68

WJ 610-1977

铵油、铵松蜡炸药（密）

69

WJ 9025-2004

粉状乳化炸药

70

WJ 9003-1992

太乳炸药

71

WJ 9009-1992

六硝基芪

72

WJ 9045-2004

起爆具

73

WJ 9016-1994

聚黑-16炸药

74

MT/T 983-2006

煤矿用粉状铵梯油炸药

75

MT/T 1039-2007

含火药乳化炸药

76

MT 1038－2007

煤矿许用裸露药包技术条件

工业雷管

77

GB/T 8031-2005

工业电雷管

78

GB 13230-1991

工业火雷管

79

GB 19417-2003

导爆管雷管

80

GB/T 16625-1996

地震勘探电雷管

工业索类

81

GB 9108-1995

工业导火索

82

GB9786-1999

普通导爆索

83

GB12439-1990

震源导爆索

84

WJ 2019-2004

塑料导爆管

85

MT 519-2006

煤矿许用导爆索技术条件

工业火工品药剂

86

WJ 1968-1990

羧甲基纤维素叠氮化铅

87

WJ 2364-1995

羧甲基纤维素三硝基间苯二酚钡规范

88

WJ 617-1995

三硝基间苯二酚铅规范

89

WJ 618-1995

四氮烯规范

90

WJ/T 9040-2004

GTG起爆药

91

WJ 2501-1991

叠氮化铅（又称LA起爆药）

92

WJ 614-2005

亚铁氰化铅/高氯酸钾点火药规范

93

WJ 2497-1997

硼硝酸钾点火药规范

94

WJ 625-1967

634延期药

特种爆破器材

95

GB/T 20489-2006

油气井聚能射孔器通用技术条件

96

GB 13889-1992

油、气井用电雷管通用技术条件

97

WJ 9035-2002

油气井用导爆索

98

WJ/T 9036-2002

油气井用套管爆炸整形弹

99

WJ/T 9037-2002

油气井用聚能切割弹

100

WJ/Z 9034-2002

无壳高能气体压裂弹通用技术条件

试验方法

101

GB 12436-1990

炸药试验方法  铅土寿法

102

GB 12438-1990

工业粉状铵梯炸药试验方法

103

GB/T 13228-1991

工业炸药爆速测定方法

104

GB 12440-1990

炸药猛度试验  铅柱压缩法

105

GB 18098-2000

工业炸药爆炸后有毒气体含量的测定

106

GB 18097-2000

煤矿许用炸药可燃气安全度试验方法及判定

107

GB/T 20061-2006

煤矿许用炸药抗爆燃性能测试方法及判定

108

GB/T 13225-1991

工业雷管延期时间测定方法

109

GB/T 13226-1991

工业雷管铅板试验方法

110

GB/T 13227-1991

工业雷管浸水试验方法

111

GB 18096-2000

煤矿许用电雷管可燃气安全度试验方法

112

GB/T 13224-1991

工业导爆索试验方法

113

GB/T 19468-2004

烟火药剂中氯酸盐含量的测定

114

GB/T 19469-2004

烟火药剂着火温度的测定 差热-热重分析法

115

GB/T 20488-2006

油气井聚能射孔器性能试验方法

公安部要求，各地要彻底清理废止与《民用爆炸物品安全管理条例》相抵触的管理规章制度，坚决纠正执法不公、“冷硬横推”、“吃拿卡要”、“搭车收费”、以推荐为名帮助涉爆单位承接业务、垄断市场等侵害涉爆单位合法权益的突出问题，坚决惩治利用民爆物品许可审批以权谋私、索贿受贿等违纪行为，严禁民警投资入股、变相投资入股、受聘于涉爆单位或者从事其他营利性涉爆经营活动，切实维护涉爆单位合法权益，全力创造公平开放、有序竞争的爆破作业管理秩序。同时，要求各地切实加大民爆物品检查整治力度，强化对爆破作业单位变相“卖炸药”、转包爆破作业项目、爆破作业人员挂靠等扰乱爆破作业市场秩序违法违规行为的严查严处，坚决整治爆破作业服务“一体化”走样问题，有效遏制非法制贩、非法截留、私存爆炸物品违法犯罪活动。

公安部专项治理举报电话：12389。

公安部专项治理举报电子邮箱：bpzyzxzl@sina.com。

全国公安机关爆破作业管理秩序和

执法突出问题专项治理工作方案

近年来，各级公安机关认真贯彻落实《民用爆炸物品安全管理条例》及相关标准、规范要求，依法履行民爆物品安全监管职责，有效维护了社会公共安全和人民群众生命财产安全。但是，工作中也存在管理不规范、侵害涉爆单位合法权益和执法不公、以权谋私等问题，甚至有少数民警利用民爆物品许可审批 “吃拿卡要”、索贿受贿，严重扰乱了爆破作业管理秩序，损害了公安机关的执法公信力。为切实解决上述问题，进一步整顿规范爆破作业管理秩序，推进执法规范化建设，公安部决定，从即日起至7月底，在全国范围内组织开展爆破作业管理秩序和执法突出问题专项治理工作。

一、总体目标

严格贯彻执行《民用爆炸物品安全管理条例》及相关标准、规范，坚决整治民爆物品管理执法中存在的突出问题，通过专项治理，进一步规范民爆物品管理执法行为，进一步健全执法监督，切实维护涉爆单位合法权益，全力创造公平开放、有序竞争的爆破作业管理秩序。

二、治理重点

此次专项治理的重点任务是：

（一）清理规章制度。全面梳理、逐一排查本地民爆物品管理规章制度特别是许可审批制度，对不符合《民用爆炸物品安全管理条例》和相关标准、规范要求的，一律清理废止。坚决清理在民爆物品许可审批中增设许可条件、许可程序、核定用量、税费挂钩、划片供应、地区封锁、区域垄断、限定用户向指定的生产、经营企业购买民爆物品等有关规定、制度和文件，严禁对符合法定条件的申请人不予行政许可或者不在法定期限内作出准予行政许可决定；坚决纠正凭地方政府会议纪要、领导批示、其他部门相关文件等非法定证件审批民爆物品购买、运输和爆破作业等错误做法，严禁对不符合法定条件的申请人准予行政许可或者超越法定职权作出准予行政许可决定。

（二）整顿纪律作风。坚决整治在民爆物品管理审批中存在的执法不公、“冷硬横推”、“吃拿卡要”、“搭车收费”等突出问题；坚决纠正向涉爆单位乱摊派、乱收费、索要赞助、报销费用和违规占用涉爆单位人财物等行为；坚决清理以推荐为名帮助涉爆单位承接业务、垄断市场的问题；坚决斩断公安机关与民爆企业、行业协会、安全评价机构、系统维护单位之间的利益联系，切实整改突出问题，促进行业、企业有序竞争。

（三）严惩违纪行为。坚决惩治民警利用民爆物品管理职权和许可审批以权谋私、索贿受贿，违规收受涉爆单位现金、有价证券、支付凭证、干股等违纪行为；坚决查处民警投资入股、变相投资入股、受聘于涉爆单位或者从事其他营利性涉爆经营活动等违纪问题，以严格的责任追究推动形成风清气正的民爆物品监管工作环境。

（四）严查违规问题。采取实地查看、实物核对、台账检查、系统巡查等方式，切实加大对民爆物品购买、运输、储存、领用、发放、清退等环节的检查力度，坚决整改安全隐患，严肃查处各类违法违规行为。重点强化民爆物品使用环节的检查治理，着力强化对爆破作业单位变相“卖炸药”、转包爆破作业项目、爆破作业人员挂靠等扰乱爆破作业市场秩序违法违规行为的严查严处，坚决整治爆破作业服务“一体化”走样问题，有效遏制非法制贩、非法截留、私存爆炸物品违法犯罪活动。

三、实施步骤

此次专项治理分为四个阶段实施：

（一）动员部署阶段（3月上、中旬）。各地结合本地实际，细化专项治理方案，广泛开展工作动员部署，并于3月25日前向公安部治安管理局报送贯彻落实情况和专项治理方案。

（二）自查整改阶段（3月下旬至4月底）。各地按照专项治理方案，以“四查”（查规章制度、查基层单位、查薄弱环节、查突出问题）为重点，开展自查自纠和排查清理工作。同时，全面梳理涉爆单位反映强烈的突出问题，逐一研究落实整改措施，建立完善相关制度政策，并于4月30前向公安部治安管理局报送自查整改情况。

（三）重点核查阶段（5月上旬至6月底）。各地对专项治理工作中反映的违法违纪线索，要逐一进行重点核查，省级公安机关治安管理部门会同纪检监察、警务督察部门对自查整改情况组织检查验收。公安部治安管理局将会同纪委监察局、警务督察局组织力量深入各地实地重点抽查，对反映的重大违法违纪线索进行现场督办核查。

（四）总结巩固阶段（7月上旬至7月底）。各地对专项治理工作情况进行总结，于7月20日前向公安部治安管理局报送总结报告和《全国公安机关爆破作业管理秩序和执法突出问题专项治理工作统计表》。公安部治安管理局在汇总各地工作情况的基础上，于7月底前完成专项治理工作总结，提出巩固治理成果的具体工作措施。

四、工作要求

（一）加强组织领导。各级公安机关要充分认识开展爆破作业管理秩序和执法突出问题专项治理的重要性和紧迫性，将其作为深化民爆物品治理、推进公安机关纪律作风建设的有力抓手，切实加强组织领导。公安部成立由治安管理局、纪委监察局、警务督察局主要负责同志参加的专项治理工作领导小组，领导小组办公室设在治安管理局。各地要将专项治理列入重要议事日程，主要领导亲自抓，分管领导具体抓，严格落实领导干部“一岗双责”，确保各项治理措施落到实处。

（二）抓好工作结合。一是抓好与党的群众路线教育实践活动的结合。要将专项治理作为第二批群众路线教育实践活动的重要内容，通过各种形式广泛征求涉爆单位和各界群众的意见建议，突出抓好对照检查、整改落实。二是抓好与执法规范化建设的结合。要将专项治理作为民爆物品管理执法规范化建设的切入点，全力推进严格依法行政、自觉规范执法。三是抓好与信息化监管手段的结合。针对民爆管理审批中易发多发违纪违法问题的部位和环节，要通过系统巡查、预警等信息化手段，实时、动态掌握民爆物品管理审批情况，进一步健全完善执法监督。

（三）注重工作实效。要坚决防止搞形式、走过场，真正在解决实际问题上下功夫。要将监督检查贯穿于专项治理工作始终，建立常态化的明察暗访机制，通过集中检查、突击检查、异地互查等方式，及时发现解决工作中遇到的普遍性、倾向性问题。要认真总结经验，固化成功做法，进一步完善民爆管理审批制度，推动建立预防、监督、惩处相结合的长效机制。

（四）强化社会监督。各级公安机关治安管理、纪检监察、警务督察部门要加强联系沟通与协作配合，充分利用12389举报平台受理核查涉爆单位和社会各界举报，建立健全民警违法违纪案件联合商办查处机制，切实形成专项治理工作合力。要建立举报线索核查奖励机制，设立举报电话、举报邮箱并向社会公布，接受群众监督（公安部专项治理举报电子邮箱为：bpzyzxzl@sina.com）。对查处的严重违法违纪案件，要适时通报曝光，形成警示震慑，同时对涉警负面舆情，要准确把握尺度，加强舆论引导。

（五）严肃责任追究。各级公安机关要把责任追究作为重要环节来抓、作为硬措施来落实。对专项治理中自查整改不落实、线索核查不认真的单位和个人，要按有关规定严肃处理；对问题整改不力的单位，要追究领导责任；对不作为、乱作为甚至徇私枉法等侵害涉爆单位合法权益的违法违纪行为，要发现一起，坚决严肃查处一起；对执法犯法的，要坚决依法从严惩处，构成犯罪的，坚决依法追究刑事责任。

第274号

重庆日报 《重庆市民用爆炸物品安全管理办法》已经2013年12月4日市人民政府第31次常务会议通过,现予公布,自2014年3月1日起施行。

市长 黄奇帆

2013年12月16日

第一条 为规范民用爆炸物品安全管理,防止发生民用爆炸物品安全事故,保障公民生命财产安全和公共安全,根据国务院《民用爆炸物品安全管理条例》及有关法律法规规定,结合本市实际,制定本办法。

第二条 在本市行政区域内从事民用爆炸物品生产、销售、购买、储存、配送、运输、爆破作业及其监督管理适用本办法。

民用爆炸物品进出口管理按照国家《民用爆炸物品进出口管理办法》执行。

第三条 民用爆炸物品安全管理遵循安全第一、预防为主的原则。

第四条 市经济和信息化主管部门负责本市民用爆炸物品的生产、销售以及生产、销售过程中储存、配送环节的安全监督管理工作。

区县(自治县)人民政府确定的民用爆炸物品生产、销售以及生产、销售过程中储存、配送环节安全监督行政管理部门对本行政区域内民用爆炸物品的生产、销售以及生产、销售过程中储存、配送环节实施日常安全监督管理。

市公安机关负责本市民用爆炸物品公共安全管理和民用爆炸物品购买、运输、爆破作业的安全监督管理,监控民用爆炸物品流向,负责爆破作业单位、爆破作业人员行政许可。

区县(自治县)公安机关对本行政区域内民用爆炸物品的购买、运输以及爆破作业环节实施日常安全监督管理,并负责民用爆炸物品购买、运输行政许可。

安全生产监督管理、交通、工商、煤矿安全监督管理等有关行政管理部门根据各自职责共同做好民用爆炸物品安全监督管理工作。

第五条 市经济和信息化主管部门应当会同规划、公安等行政管理部门制定本市民用爆炸物品销售网络发展规划,报市人民政府批准后实施。

第六条 建立民用爆炸物品标识管理制度。

民用爆炸物品生产企业应当按照国家有关规定,在民用爆炸物品上标注警示、登记标识,并对雷管编码打号。

第七条 建立民用爆炸物品流向备案制度。

民用爆炸物品生产、销售企业和爆破作业单位应当将生产、销售、购买、运输、储存、爆破作业使用民用爆炸物品的品种、数量和流向按规定时限分别输入本市民用爆炸物品安全监督管理信息系统和公安部民用爆炸物品安全监督管理信息系统。

民用爆炸物品销售企业和购买人应当自民用爆炸物品买卖成交之日起3日内,将销售或购买民用爆炸物品的品种、数量分别向市经济和信息化主管部门和购买地区县(自治县)公安机关报送备案。

第八条 民用爆炸物品生产、销售、购买、运输以及爆破作业实行许可证制度。

第九条 申请生产民用爆炸物品,申请人应当依照国务院《民用爆炸物品安全管理条例》规定的条件和程序向国家有关许可实施机关提出,经国家有关许可实施机关审查后,依法颁发《民用爆炸物品生产许可证》。取得《民用爆炸物品生产许可证》的申请人,在基本建设完成后,应当向国家有关许可实施机关申请民用爆炸物品安全生产许可,申请人持《民用爆炸物品生产许可证》办理工商登记后,方可从事民用爆炸物品生产活动。

民用爆炸物品生产企业应当按照《民用爆炸物品生产许可证》上载明的品种、产量(能力)组织生产。

第十条 申请销售民用爆炸物品,申请人应当依照国务院《民用爆炸物品安全管理条例》规定的条件和程序向市经济和信息化主管部门提交申请书、可行性研究报告以及能够证明其符合规定条件的有关材料。市经济和信息化主管部门应当自受理销售申请之日起30日内进行审查,并对申请人的销售场所和专用仓库等经营设施进行查验,对符合规定条件的,颁发《民用爆炸物品销售许可证》;不符合规定条件的,不予颁发,并书面说明理由。

申请人持《民用爆炸物品销售许可证》办理工商登记后,方可从事民用爆炸物品销售活动。民用爆炸物品销售企业应当在办理工商登记后3日内,向其所在地区县(自治县)公安机关报送备案。

民用爆炸物品销售企业应当按照《民用爆炸物品销售许可证》上核定的品种、储存能力从事销售活动,并不得将性质相抵触的民用爆炸物品同处储存。

第十一条 民用爆炸物品生产企业凭《民用爆炸物品生产许可证》,可以销售本企业生产的民用爆炸物品。

民用爆炸物品生产企业销售本企业生产的民用爆炸物品,不得超出安全生产许可核定的品种、产量。

第十二条 民用爆炸物品使用单位申请购买民用爆炸物品的,应当向民用爆炸物品使用地区县(自治县)公安机关申请办理《民用爆炸物品购买许可证》。

销售民用爆炸物品应当按照购买人持有的《民用爆炸物品购买许可证》上载明的品种、数量和时限进行销售。

第十三条 在主城区或其他区县(自治县)中心城区进行爆破作业应当实行民用爆炸物品配送。

提供配送服务的企业应当提高配送服务质量,按照公安机关核定的爆破作业单位所需品种、规格、数量配送到爆破作业现场。

市经济和信息化主管部门应当加强对配送活动的监督管理,另行制定民用爆炸物品配送管理制度。

第十四条 运输民用爆炸物品,收货人应当向运达地区县(自治县)公安机关申办《民用爆炸物品运输许可证》。

第十五条 民用爆炸物品生产、销售企业应当设立民用爆炸物品专用仓库。

民用爆炸物品生产、销售企业和其他需要设立民用爆炸物品专用仓库的企业,其设立的专用仓库应当符合《民用爆破器材工程设计安全规范》(GB50089)要求,并按规定设置视频监视系统。

第十六条 民用爆炸物品应当储存在专用仓库内。民用爆炸物品生产、销售企业可以相互租赁专用仓库,用于储存民用爆炸物品。出租方和承租方应当对各自的民用爆炸物品分库存放并有明确标识。

民用爆炸物品专用仓库管理和安全责任由出租方承担。

第十七条 从事爆破作业活动,应当向爆破作业所在地区县(自治县)公安机关提出申请,经市公安机关审查合格核发《爆破作业单位许可证》后,方可从事爆破作业活动;从事经营性爆破作业的,需持《爆破作业单位许可证》经工商登记后,方可从事爆破作业活动。爆破作业单位应当按照《爆破作业单位许可证》上载明的资质等级和作业范围进行爆破作业。

爆破作业人员应当经市公安机关考核合格,取得《爆破作业人员许可证》后,方可从事爆破作业。

爆破作业应当由具有相应资格的工程技术人员组织实施。

爆破作业工程技术人员和爆破作业人员应当与申请《爆破作业单位许可证》时提交的申请材料上注明的人员一致。

第十八条 禁止出租、出借、转让《民用爆炸物品生产许可证》《民用爆炸物品销售许可证》《民用爆炸物品购买许可证》《民用爆炸物品运输许可证》《爆破作业单位许可证》和《爆破作业人员许可证》。

第十九条 实行民用爆炸物品配送的爆破作业场所,当日剩余的民用爆炸物品,经配送人安全检查后退回专用仓库储存。

第二十条 民用爆炸物品销售价格和配送服务收费标准按照价格主管部门规定执行。

第二十一条 民用爆炸物品安全监督行政管理部门工作人员,在民用爆炸物品安全监督管理工作中滥用职权、玩忽职守、徇私舞弊的,给予处分;构成犯罪的,依法追究刑事责任。

第二十二条 违反本办法第七条规定,民用爆炸物品购买人未在规定时限内将购买的品种、数量向市经济和信息化主管部门报送备案的,由市经济和信息化主管部门责令改正;拒不改正的,处1000元以上30000元以下罚款。

第二十三条 违反本办法第十三条规定,有下列行为之一的,由市经济和信息化主管部门责令改正;拒不改正的,处10000元以上30000元以下罚款:

(一)应当配送而未配送的;

(二)未按照核定的爆破作业单位每日所需品种、规格、数量配送到爆破作业现场的。

第二十四条 违反本办法第十五条规定,未按规定设置视频监视系统的,由经济和信息化主管部门或者公安机关按照职责责令限期改正;逾期不改正的,处10000元以上30000元以下罚款。

第二十五条 违反本办法第十七条规定,有下列行为之一的,由公安机关责令改正,并处10000元以上30000元以下罚款:

(一)未按照作业范围进行爆破作业的;

(二)由不具有相应资格的工程技术人员组织实施爆破作业的;

(三)爆破作业工程技术人员和爆破作业人员与申请《爆破作业单位许可证》时提交的申请材料上注明的人员不一致的。

第二十六条 违反本办法第十八条规定,出租、出借、转让《民用爆炸物品生产许可证》《民用爆炸物品购买许可证》《民用爆炸物品运输许可证》《爆破作业单位许可证》《爆破作业人员许可证》的,由经济和信息化主管部门或者公安机关按照职责责令改正,并处10000元以上30000元以下罚款。

第二十七条 民用爆炸物品销售价格或者配送服务价格违法行为,由价格主管部门依法处理。

第二十八条 本办法自2014年3月1日起施行。

第一条　为了加强对民用爆炸物品的安全管理，预防爆炸事故发生，保障公民生命、财产安全和公共安全，制定本条例。
   第二条　民用爆炸物品的生产、销售、购买、进出口、运输、爆破作业和储存以及硝酸铵的销售、购买，适用本条例。
本条例所称民用爆炸物品，是指用于非军事目的、列入民用爆炸物品品名表的各类火药、炸药及其制品和雷管、导火索等点火、起爆器材。
民用爆炸物品品名表，由国务院国防科技工业主管部门会同国务院公安部门制订、公布。
第三条　国家对民用爆炸物品的生产、销售、购买、运输和爆破作业实行许可证制度。
未经许可，任何单位或者个人不得生产、销售、购买、运输民用爆炸物品，不得从事爆破作业。
严禁转让、出借、转借、抵押、赠送、私藏或者非法持有民用爆炸物品。
第四条　国防科技工业主管部门负责民用爆炸物品生产、销售的安全监督管理。
公安机关负责民用爆炸物品公共安全管理和民用爆炸物品购买、运输、爆破作业的安全监督管理，监控民用爆炸物品流向。
安全生产监督、铁路、交通、民用航空主管部门依照法律、行政法规的规定，负责做好民用爆炸物品的有关安全监督管理工作。
国防科技工业主管部门、公安机关、工商行政管理部门按照职责分工，负责组织查处非法生产、销售、购买、储存、运输、邮寄、使用民用爆炸物品的行为。
第五条　民用爆炸物品生产、销售、购买、运输和爆破作业单位（以下称民用爆炸物品从业单位）的主要负责人是本单位民用爆炸物品安全管理责任人，对本单位的民用爆炸物品安全管理工作全面负责。
民用爆炸物品从业单位是治安保卫工作的重点单位，应当依法设置治安保卫机构或者配备治安保卫人员，设置技术防范设施，防止民用爆炸物品丢失、被盗、被抢。
民用爆炸物品从业单位应当建立安全管理制度、岗位安全责任制度，制订安全防范措施和事故应急预案，设置安全管理机构或者配备专职安全管理人员。
第六条　无民事行为能力人、限制民事行为能力人或者曾因犯罪受过刑事处罚的人，不得从事民用爆炸物品的生产、销售、购买、运输和爆破作业。
民用爆炸物品从业单位应当加强对本单位从业人员的安全教育、法制教育和岗位技术培训，从业人员经考核合格的，方可上岗作业；对有资格要求的岗位，应当配备具有相应资格的人员。
第七条　国家建立民用爆炸物品信息管理系统，对民用爆炸物品实行标识管理，监控民用爆炸物品流向。
民用爆炸物品生产企业、销售企业和爆破作业单位应当建立民用爆炸物品登记制度，如实将本单位生产、销售、购买、运输、储存、使用民用爆炸物品的品种、数量和流向信息输入计算机系统。
第八条　任何单位或者个人都有权举报违反民用爆炸物品安全管理规定的行为；接到举报的主管部门、公安机关应当立即查处，并为举报人员保密，对举报有功人员给予奖励。
第九条　国家鼓励民用爆炸物品从业单位采用提高民用爆炸物品安全性能的新技术，鼓励发展民用爆炸物品生产、配送、爆破作业一体化的经营模式。

第十条　设立民用爆炸物品生产企业，应当遵循统筹规划、合理布局的原则。
第十一条　申请从事民用爆炸物品生产的企业，应当具备下列条件：
（一）符合国家产业结构规划和产业技术标准；
（二）厂房和专用仓库的设计、结构、建筑材料、安全距离以及防火、防爆、防雷、防静电等安全设备、设施符合国家有关标准和规范；
（三）生产设备、工艺符合有关安全生产的技术标准和规程；
（四）有具备相应资格的专业技术人员、安全生产管理人员和生产岗位人员；
（五）有健全的安全管理制度、岗位安全责任制度；
（六）法律、行政法规规定的其他条件。
第十二条　申请从事民用爆炸物品生产的企业，应当向国务院国防科技工业主管部门提交申请书、可行性研究报告以及能够证明其符合本条例第十一条规定条件的有关材料。国务院国防科技工业主管部门应当自受理申请之日起45日内进行审查，对符合条件的，核发《民用爆炸物品生产许可证》；对不符合条件的，不予核发《民用爆炸物品生产许可证》，书面向申请人说明理由。
民用爆炸物品生产企业为调整生产能力及品种进行改建、扩建的，应当依照前款规定申请办理《民用爆炸物品生产许可证》。
第十三条　取得《民用爆炸物品生产许可证》的企业应当在基本建设完成后，向国务院国防科技工业主管部门申请安全生产许可。国务院国防科技工业主管部门应当依照《安全生产许可证条例》的规定对其进行查验，对符合条件的，在《民用爆炸物品生产许可证》上标注安全生产许可。民用爆炸物品生产企业持经标注安全生产许可的《民用爆炸物品生产许可证》到工商行政管理部门办理工商登记后，方可生产民用爆炸物品。
民用爆炸物品生产企业应当在办理工商登记后3日内，向所在地县级人民政府公安机关备案。
第十四条　民用爆炸物品生产企业应当严格按照《民用爆炸物品生产许可证》核定的品种和产量进行生产，生产作业应当严格执行安全技术规程的规定。
第十五条　民用爆炸物品生产企业应当对民用爆炸物品做出警示标识、登记标识，对雷管编码打号。民用爆炸物品警示标识、登记标识和雷管编码规则，由国务院公安部门会同国务院国防科技工业主管部门规定。
第十六条　民用爆炸物品生产企业应当建立健全产品检验制度，保证民用爆炸物品的质量符合相关标准。民用爆炸物品的包装，应当符合法律、行政法规的规定以及相关标准。
第十七条　试验或者试制民用爆炸物品，必须在专门场地或者专门的试验室进行。严禁在生产车间或者仓库内试验或者试制民用爆炸物品。

第十八条　申请从事民用爆炸物品销售的企业，应当具备下列条件：
（一）符合对民用爆炸物品销售企业规划的要求；
（二）销售场所和专用仓库符合国家有关标准和规范；
（三）有具备相应资格的安全管理人员、仓库管理人员；
（四）有健全的安全管理制度、岗位安全责任制度；
（五）法律、行政法规规定的其他条件。
第十九条　申请从事民用爆炸物品销售的企业，应当向所在地省、自治区、直辖市人民政府国防科技工业主管部门提交申请书、可行性研究报告以及能够证明其符合本条例第十八条规定条件的有关材料。省、自治区、直辖市人民政府国防科技工业主管部门应当自受理申请之日起30日内进行审查，并对申请单位的销售场所和专用仓库等经营设施进行查验，对符合条件的，核发《民用爆炸物品销售许可证》；对不符合条件的，不予核发《民用爆炸物品销售许可证》，书面向申请人说明理由。
民用爆炸物品销售企业持《民用爆炸物品销售许可证》到工商行政管理部门办理工商登记后，方可销售民用爆炸物品。
民用爆炸物品销售企业应当在办理工商登记后3日内，向所在地县级人民政府公安机关备案。
第二十条　民用爆炸物品生产企业凭《民用爆炸物品生产许可证》，可以销售本企业生产的民用爆炸物品。
民用爆炸物品生产企业销售本企业生产的民用爆炸物品，不得超出核定的品种、产量。
第二十一条　民用爆炸物品使用单位申请购买民用爆炸物品的，应当向所在地县级人民政府公安机关提出购买申请，并提交下列有关材料：
（一）工商营业执照或者事业单位法人证书；
（二）《爆破作业单位许可证》或者其他合法使用的证明；
（三）购买单位的名称、地址、银行账户；
（四）购买的品种、数量和用途说明。
受理申请的公安机关应当自受理申请之日起5日内对提交的有关材料进行审查，对符合条件的，核发《民用爆炸物品购买许可证》；对不符合条件的，不予核发《民用爆炸物品购买许可证》，书面向申请人说明理由。
《民用爆炸物品购买许可证》应当载明许可购买的品种、数量、购买单位以及许可的有效期限。
第二十二条　民用爆炸物品生产企业凭《民用爆炸物品生产许可证》购买属于民用爆炸物品的原料，民用爆炸物品销售企业凭《民用爆炸物品销售许可证》向民用爆炸物品生产企业购买民用爆炸物品，民用爆炸物品使用单位凭《民用爆炸物品购买许可证》购买民用爆炸物品，还应当提供经办人的身份证明。
销售民用爆炸物品的企业，应当查验前款规定的许可证和经办人的身份证明；对持《民用爆炸物品购买许可证》购买的，应当按照许可的品种、数量销售。
第二十三条　销售、购买民用爆炸物品，应当通过银行账户进行交易，不得使用现金或者实物进行交易。
销售民用爆炸物品的企业，应当将购买单位的许可证、银行账户转账凭证、经办人的身份证明复印件保存2年备查。
第二十四条　销售民用爆炸物品的企业，应当自民用爆炸物品买卖成交之日起3日内，将销售的品种、数量和购买单位向所在地省、自治区、直辖市人民政府国防科技工业主管部门和所在地县级人民政府公安机关备案。
购买民用爆炸物品的单位，应当自民用爆炸物品买卖成交之日起3日内，将购买的品种、数量向所在地县级人民政府公安机关备案。
第二十五条　进出口民用爆炸物品，应当经国务院国防科技工业主管部门审批。进出口民用爆炸物品审批办法，由国务院国防科技工业主管部门会同国务院公安部门、海关总署规定。
进出口单位应当将进出口的民用爆炸物品的品种、数量向收货地或者出境口岸所在地县级人民政府公安机关备案。

第二十六条　运输民用爆炸物品，收货单位应当向运达地县级人民政府公安机关提出申请，并提交包括下列内容的材料：
（一）民用爆炸物品生产企业、销售企业、使用单位以及进出口单位分别提供的《民用爆炸物品生产许可证》、《民用爆炸物品销售许可证》、《民用爆炸物品购买许可证》或者进出口批准证明；
（二）运输民用爆炸物品的品种、数量、包装材料和包装方式；
（三）运输民用爆炸物品的特性、出现险情的应急处置方法；
（四）运输时间、起始地点、运输路线、经停地点。
受理申请的公安机关应当自受理申请之日起３日内对提交的有关材料进行审查，对符合条件的，核发《民用爆炸物品运输许可证》；对不符合条件的，不予核发《民用爆炸物品运输许可证》，书面向申请人说明理由。
《民用爆炸物品运输许可证》应当载明收货单位、销售企业、承运人，一次性运输有效期限、起始地点、运输路线、经停地点，民用爆炸物品的品种、数量。
第二十七条　运输民用爆炸物品的，应当凭《民用爆炸物品运输许可证》，按照许可的品种、数量运输。
第二十八条　经由道路运输民用爆炸物品的，应当遵守下列规定：
（一）携带《民用爆炸物品运输许可证》；
（二）民用爆炸物品的装载符合国家有关标准和规范，车厢内不得载人；
（三）运输车辆安全技术状况应当符合国家有关安全技术标准的要求，并按照规定悬挂或者安装符合国家标准的易燃易爆危险物品警示标志；
（四）运输民用爆炸物品的车辆应当保持安全车速；
（五）按照规定的路线行驶，途中经停应当有专人看守，并远离建筑设施和人口稠密的地方，不得在许可以外的地点经停；
（六）按照安全操作规程装卸民用爆炸物品，并在装卸现场设置警戒，禁止无关人员进入；
（七）出现危险情况立即采取必要的应急处置措施，并报告当地公安机关。
第二十九条　民用爆炸物品运达目的地，收货单位应当进行验收后在《民用爆炸物品运输许可证》上签注，并在3日内将《民用爆炸物品运输许可证》交回发证机关核销。
第三十条　禁止携带民用爆炸物品搭乘公共交通工具或者进入公共场所。
禁止邮寄民用爆炸物品，禁止在托运的货物、行李、包裹、邮件中夹带民用爆炸物品。

第三十一条　申请从事爆破作业的单位，应当具备下列条件：
（一）爆破作业属于合法的生产活动；

爆破测振仪，运输测振仪符合爆破安全规程，最好的爆破测振仪4850.


修订的必要性

《道路危险货物运输管理规定》（交通部令2005年第9号，以下简称《原危规》）自2005颁布实施至今，在规范危险货物道路运输市场秩序、加强危险货物道路运输市场监管、规范危险货物道路运输经营者行为等方面发挥了积极作用。本次修订《原危规》的主要原因：

1、适应上位法调整的需求

《原危规》是在交通部1993年发布的《道路危险货物运输管理规定》（交运发〔1993〕1382号）的基础上，依据国务院2002年颁布实施的《危险化学品安全管理条例》（国务院令第344号）和2004年颁布实施的《道路运输条例》（国务院令第406号）进行修订的。

随着我国科技的进步，在近10年贯彻实施《危险化学品安全管理条例》（国务院令第344号）的实践中，发现了一些需要改进、提高的新问题。为此，有关部门自2007年就开始了对《危险化学品安全管理条例》（国务院令第344号）修订的研究工作。2011年2月16日，国务院第144次常务会议通过了新修订的《危险化学品安全管理条例》（国务院令第591号，以下简称“《危化条例》”）。自2011年12月1日起施行的《危化条例》，在危险化学品生产、储存、使用、经营和运输等环节均增设了新的管理制度，并修改完善了部分内容。为贯彻实施《危化条例》，进一步加强危险货物道路运输安全管理，做好规章与条例的衔接工作，有必要对《原危规》进行相应的修改、调整。

2、解决实践中存在的一些突出问题

随着我国经济发展，危险货物道路运输量以及从事危险货物道路运输的企业、车辆、从业人员的数量不断增加，国家对危险货物道路运输的安全管理工作的要求不断提高，建立更完善安全管理制度的需求十分迫切，《原危规》在实践中出现的一些突出问题亟待解决（如，有些许可条款不宜操作和“分类管理”原则落实不到位等），都要求对《原危规》进行相应的修订、调整。

值得注意的是，《原危规》于2010年进行了一次修订 。但其修订的主要原因是，交通运输部在依据《放射性物品运输安全管理条例》（国务院令第562号）制订《放射性物品道路运输管理规定》（交通运输部令2010年第6号）时，要解决将《原危规》中涉及“放射性物品道路运输”内容删除的问题。

修订、调整的主要内容

（一）建立完善制度，强化管理工作

1、建立专职安全管理人员制度

根据《危化条例》第四十三条中“危险化学品道路运输企业、水路运输企业应当配备专职安全管理人员”的相关规定，《危规》第八条规定“企业应当配备专职安全管理人员”。为建立该制度，交通运输部已于2012年开始组织有关部门开展了《危险货物道路运输企业专职安全管理人员制度研究》。该研究的关键是设计“专职安全管理人员制度”，通过借鉴日本运行管理者和点呼等制度，要科学、准确地确定专职安全管理人员的职责，解决专职安全管理人员的准入与退出、继续教育、监督管理等问题，制订《危险货物道路运输专职安全管理人员从业资格管理办法》以及配套的从业人员培训大纲、考试大纲和考试题库等规章，计划于2013年底完成。

2、建立安全评价制度

根据《安全生产法》的有关规定，国家安全生产监督管理总局2003年印发的《关于开展交通、建筑、民爆等行业企业安全生产状况评估工作通知》（安监管三字〔2003〕43号）中，首次提出了“在道路交通行业开展安全生产状况评估工作”，并对一些省市危险货物道路运输企业进行了评价。之后，北京、上海等市交通运输部门也开始对危险货物道路运输企业进行评价。

建立安全评价制度，委托具有资质的中介机构开展安全评价工作，是落实“安全第一、预防为主，综合治理”方针的重要技术保障。不仅可以借助社会力量监督道路危险货物运输企业，指导、监督道路危险货物运输企业及时采取措施消除安全隐患，降低事故发生率；还可以科学评价道路危险货物运输企业安全生产状况，为交通运输主管部门确定工作目标和工作计划，提供数据和结论支撑。目前，交通运输部已经委托四川省交通运输厅牵头负责开展道路危险货物运输安全评价制度的相关研究，安全评价的具体实施办法将会以规范性文件的形式进一步加以明确。

在此强调指出，开展危险货物道路运输企业安全评价工作，是针对落实我国危险货物道路运输安全管理法规、标准而开展的，评价指标非常具有针对性且明确、具体，如，针对《危规》的许可条件、《汽车运输危险货物规则》（JT617)条款的执行情况等，这区别于其他评价工作(如，ISO 9000、安全标准化等工作）。为配合安全评价工作使其“有的放矢”，交通运输部还将在2013年颁布《危险货物道路运输企业安全责任制编写导则》（JI/T)、《危险货物道路运输企业安全生产管理制度编写导则》（JI/T)、《危险货物道路运输企业安全管理档案编制导则》（JI/T)、《危险货物道路运输企业应急预案编制导则》（JI/T) 等多项行业标准。

爆破测振仪，运输测振仪购买联系028-85238246


3、建立“剧毒化学品、爆炸品”道路运输从业人员考试制度和危险货物道路运输豁免制度

根据“分类管理”原则，突出重点、区别对待不同危险程度的危险货物运输，强化对危险性较高的危险货物道路运输安全管理，弱化对道路运输安全影响不大的危险货物运输的安全管理，不但加强了对危险性较高危险货物的重点监管力度，降低了行业监管成本，还有利于减少企业运输成本，提高运输效率，降低全社会的物流成本。

为此，针对“剧毒化学品、爆炸品”的危险性较高，一旦发生事故，对人民生命财产的损害以及对自然环境的污染严重，提出建立了“剧毒化学品、爆炸品”道路运输从业人员考试制度，从源头加强对驾驶、押运、装卸管理人员的管理工作。同时，在强化“剧毒化学品、爆炸品”道路运输管理的前提下，《危规》还提出“运输剧毒化学品、爆炸品的，自有专用车辆(挂车除外)10辆以上”的要求，并对车辆荷载吨位、罐车罐体容积、停车场面积等方面都提出更高的要求。

同样，《危规》根据“分类管理”原则和区别对待不同程度危险货物道路运输要求，针对道路运输影响不大危险货物，提出建立危险货物道路运输豁免按普通货物道路运输的制度。在此强调，危险货物豁免仅适用道路货物运输环节，生产、包装、经营、储存、使用及其他方式运输等仍应严格遵守《危化条例》有关规定执行。如，交通运输部于2010年11月下发了《关于同意将潮湿棉花等危险货物豁免按普通货物运输的通知》（交运发字〔2010〕141号）。

4.建立“举报制度”和“事故报告制度”

根据《危化条例》第九条“任何单位和个人对违反本条例规定的行为，有权向负有危险化学品安全监督管理职责的部门举报”和第七十一条“道路运输、水路运输过程中发生危险化学品事故的，驾驶人员、船员或者押运人员还应当向事故发生地交通运输主管部门报告”，在第五十八条提出了“道路危险货物运输管理机构应当公布举报电话，并在接到举报后及时依法处理；对不属于本部门职责的，应当及时移送有关部门处理”的要求，既建立“举报制度”；《危规》在第五十一条提出了“道路危险货物运输管理机构应当公布事故报告电话”的要求，既建立“事故的报告制度”。

（二）针对实际问题，细化管理工作

1、调整和细化了对停车场的要求

由于《原危规》要求“有符合安全规定并与经营范围、规模相适应的停车场地”，但停车场地如何才能被认定为“与经营范围、规模相适应”没有相应的细化条款，缺乏统一的判断标准，大部分省份对此条款都没有得到很好的落实，没有达到立法的初衷。故在新《危规》中调整和细化了对停车场的要求。一是，明确停车场面积的最低要求；二是，强调了停车场地的设置应不得妨碍居民生产生活和威胁公共安全；三是，进一步明确了运输剧毒化学品、爆炸品应当在停车区域设立明显“警示标牌”的要求；四是，允许使用租借的停车场地，但加以3年的合同年限限制，并要明确停车场地的位置。

同时，加强对危险货物道路运输站场的管理，通过明确车辆的停车场面积，增加被挂靠企业和异地经营者在停车场等方面的资金投入，减少挂靠现象，并解决异地经营、乱停车等问题。这样，可以从源头上遏制挂靠、驻外运输等违规行为。

2、从源头，保证罐车不超载

《危规》提出，罐体载货后总质量与专用车辆核定载质量相匹配，同时在《道路危险货物运输经营申请表》中，对罐车的申报内容提出了更加具体、易操作的要求。如企业申请使用罐车，要说明罐车的核定载质量（吨）、罐体容积、拟运液体危险货物的品名（可是一种货物，也可以是一类货物）和密度等相关情况。这样，可以通过罐体容积、货物密度简单地算出载货重量，确定罐车是否超载，做到“一车一罐一品”，从源头杜绝小车大罐、本质超载等情况。

3、实事求是，解决实际工作中存在的问题

（1）专用车辆维修问题

由于《原危规》未加区分，要求所有“专用车辆应当到具备道路危险货物运输车辆维修条件的企业进行维修”，造成了专用车辆维修不方便并提高了不必要维修成本的问题。为解决这个问题，《危规》根据专用车辆的不同特点，区别对待不同车辆，在第二十五条中作出了“运输剧毒化学品、爆炸品专用车辆及罐式专用车辆（含罐式挂车）应当到具备道路危险货物运输车辆维修资质的企业进行维修。牵引车以及其他专用车辆由企业自行消除危险货物的危害后，可到具备一般车辆维修资质的企业进行维修”的规定。

（2）危货车运普货问题

由于《原危规》第三十三条规定“其他专用车辆可以从事食品、生活用品、药品、医疗器具以外的普通货物运输，但应当对专用车辆进行消除危害处理，确保不对普通货物造成污染、损害”，此次修订的《危规》，将“但应当对专用车辆进行消除危害处理”修改为“但应当由运输企业对专用车辆进行消除危害处理”，明确了责任主体。同时，将在《危险货物道路运输安全管理工作规范》中提示，危险货物道路运输企业要运输普通货物时，必须取得所在地县级运管机构办理的普通货物运输许可后方可运输。

（3）强调“民用爆炸物品、烟花爆竹除外”问题

为了解决业内对运输民用爆炸品、烟花爆竹的法律界定不清问题，在《危规》第二条中进一步强调了“ 法律、行政法规对民用爆炸物品、烟花爆竹、放射性物品等特定种类危险货物的道路运输另有规定的，从其规定”。实际上交通运输部就此问题已印发了《关于对采用集装箱运输奥运会烟花爆竹的批复》（厅公路便〔2008〕20号）、《关于〈关于民用爆炸物品运输是否应纳入道路危险货物运输行业管理的请示〉的复函》（交运发〔2010〕105号）等文件。

为了配合《危规》宣贯工作，我部还将下发《关于做好<道路危险货物运输管理规定>贯彻实施有关工作的通知》。通知将进一步细化申报、许可等有关申报表格样式，并提出做好《规定》宣贯培训和对已获得道路危险货物运输许可企业（单-）的复查等工作要求。

爆破测振仪，运输测振仪购买联系028-85238246

（2002年6月29日第九届全国人民代表大会常务委员会第二十八次会议通过）

目 录

第一章 总 则

第二章 生产经营单位的安全生产保障

第三章 从业人员的权利和义务

第四章 安全生产的监督管理

第五章 生产安全事故的应急救援与调查处理

第六章 法律责任

第七章 附 则

第一章 总 则

第一条 为了加强安全生产监督管理，防止和减少生产安全事故，保障人民群众生命和财产安全，促进经济发展，制定本法。

第二条 在中华人民共和国领域内从事生产经营活动的单位（以下统称生产经营单位）的安全生产，适用本法；有关法律、行政法规对消防安全和道路交通安全、铁路交通安全、水上交通安全、民用航空安全另有规定的，适用其规定。

第三条 安全生产管理，坚持安全第一、预防为主的方针。

第四条 生产经营单位必须遵守本法和其他有关安全生产的法律、法规，加强安全生产管理，建立、健全安全生产责任制度，完善安全生产条件，确保安全生产。

第五条 生产经营单位的主要负责人对本单位的安全生产工作全面负责。

第六条 生产经营单位的从业人员有依法获得安全生产保障的权利，并应当依法履行安全生产方面的义务。

第七条 工会依法组织职工参加本单位安全生产工作的民主管理和民主监督，维护职工在安全生产方面的合法权益。

第八条 国务院和地方各级人民政府应当加强对安全生产工作的领导，支持、督促各有关部门依法履行安全生产监督管理职责。

县级以上人民政府对安全生产监督管理中存在的重大问题应当及时予以协调、解决。

第九条 国务院负责安全生产监督管理的部门依照本法，对全国安全生产工作实施综合监督管理；县级以上地方各级人民政府负责安全生产监督管理的部门依照本法，对本行政区域内安全生产工作实施综合监督管理。

国务院有关部门依照本法和其他有关法律、行政法规的规定，在各自的职责范围内对有关的安全生产工作实施监督管理；县级以上地方各级人民政府有关部门依照本法和其他有关法律、法规的规定，在各自的职责范围内对有关的安全生产工作实施监督管理。

第十条 国务院有关部门应当按照保障安全生产的要求，依法及时制定有关的国家标准或者行业标准，并根据科技进步和经济发展适时修订。

生产经营单位必须执行依法制定的保障安全生产的国家标准或者行业标准。

第十一条 各级人民政府及其有关部门应当采取多种形式，加强对有关安全生产的法律、法规和安全生产知识的宣传，提高职工的安全生产意识。

第十二条 依法设立的为安全生产提供技术服务的中介机构，依照法律、行政法规和执业准则，接受生产经营单位的委托为其安全生产工作提供技术服务。

第十三条 国家实行生产安全事故责任追究制度，依照本法和有关法律、法规的规定，追究生产安全事故责任人员的法律责任。

第十四条 国家鼓励和支持安全生产科学技术研究和安全生产先进技术的推广应用，提高安全生产水平。

第十五条 国家对在改善安全生产条件、防止生产安全事故、参加抢险救护等方面取得显著成绩的单位和个人，给予奖励。

第二章 生产经营单位的安全生产保障

第十六条 生产经营单位应当具备本法和有关法律、行政法规和国家标准或者行业标准规定的安全生产条件；不具备安全生产条件的，不得从事生产经营活动。

第十七条 生产经营单位的主要负责人对本单位安全生产工作负有下列职责：

（一）建立、健全本单位安全生产责任制；

（二）组织制定本单位安全生产规章制度和操作规程；

（三）保证本单位安全生产投入的有效实施；

（四）督促、检查本单位的安全生产工作，及时消除生产安全事故隐患；

（五）组织制定并实施本单位的生产安全事故应急救援预案；

（六）及时、如实报告生产安全事故。

第十八条 生产经营单位应当具备的安全生产条件所必需的资金投入，由生产经营单位的决策机构、主要负责人或者个人经营的投资人予以保证，并对由于安全生产所必需的资金投入不足导致的后果承担责任。

第十九条 矿山、建筑施工单位和危险物品的生产、经营、储存单位，应当设置安全生产管理机构或者配备专职安全生产管理人员。

前款规定以外的其他生产经营单位，从业人员超过三百人的，应当设置安全生产管理机构或者配备专职安全生产管理人员；从业人员在三百人以下的，应当配备专职或者兼职的安全生产管理人员，或者委托具有国家规定的相关专业技术资格的工程技术人员提供安全生产管理服务。

生产经营单位依照前款规定委托工程技术人员提供安全生产管理服务的，保证安全生产的责任仍由本单位负责。

第二十条 生产经营单位的主要负责人和安全生产管理人员必须具备与本单位所从事的生产经营活动相应的安全生产知识和管理能力。

危险物品的生产、经营、储存单位以及矿山、建筑施工单位的主要负责人和安全生产管理人员，应当由有关主管部门对其安全生产知识和管理能力考核合格后方可任职。考核不得收费。

第二十一条 生产经营单位应当对从业人员进行安全生产教育和培训，保证从业人员具备必要的安全生产知识，熟悉有关的安全生产规章制度和安全操作规程，掌握本岗位的安全操作技能。未经安全生产教育和培训合格的从业人员，不得上岗作业。

第二十二条 生产经营单位采用新工艺、新技术、新材料或者使用新设备，必须了解、掌握其安全技术特性，采取有效的安全防护措施，并对从业人员进行专门的安全生产教育和培训。

第二十三条 生产经营单位的特种作业人员必须按照国家有关规定经专门的安全作业培训，取得特种作业操作资格证书，方可上岗作业。

特种作业人员的范围由国务院负责安全生产监督管理的部门会同国务院有关部门确定。

第二十四条 生产经营单位新建、改建、扩建工程项目（以下统称建设项目）的安全设施，必须与主体工程同时设计、同时施工、同时投入生产和使用。安全设施投资应当纳入建设项目概算。

第二十五条 矿山建设项目和用于生产、储存危险物品的建设项目，应当分别按照国家有关规定进行安全条件论证和安全评价。

第二十六条 建设项目安全设施的设计人、设计单位应当对安全设施设计负责。

矿山建设项目和用于生产、储存危险物品的建设项目的安全设施设计应当按照国家有关规定报经有关部门审查，审查部门及其负责审查的人员对审查结果负责。

第二十七条 矿山建设项目和用于生产、储存危险物品的建设项目的施工单位必须按照批准的安全设施设计施工，并对安全设施的工程质量负责。

矿山建设项目和用于生产、储存危险物品的建设项目竣工投入生产或者使用前，必须依照有关法律、行政法规的规定对安全设施进行验收；验收合格后，方可投入生产和使用。验收部门及其验收人员对验收结果负责。

第二十八条 生产经营单位应当在有较大危险因素的生产经营场所和有关设施、设备上，设置明显的安全警示标志。

第二十九条 安全设备的设计、制造、安装、使用、检测、维修、改造和报废，应当符合国家标准或者行业标准。

生产经营单位必须对安全设备进行经常性维护、保养，并定期检测，保证正常运转。维护、保养、检测应当作好记录，并由有关人员签字。

第三十条 生产经营单位使用的涉及生命安全、危险性较大的特种设备，以及危险物品的容器、运输工具，必须按照国家有关规定，由专业生产单位生产，并经取得专业资质的检测、检验机构检测、检验合格，取得安全使用证或者安全标志，方可投入使用。检测、检验机构对检测、检验结果负责。

涉及生命安全、危险性较大的特种设备的目录由国务院负责特种设备安全监督管理的部门制定，报国务院批准后执行。

第三十一条 国家对严重危及生产安全的工艺、设备实行淘汰制度。

生产经营单位不得使用国家明令淘汰、禁止使用的危及生产安全的工艺、设备。

第三十二条 生产、经营、运输、储存、使用危险物品或者处置废弃危险物品的，由有关主管部门依照有关法律、法规的规定和国家标准或者行业标准审批并实施监督管理。

生产经营单位生产、经营、运输、储存、使用危险物品或者处置废弃危险物品，必须执行有关法律、法规和国家标准或者行业标准，建立专门的安全管理制度，采取可靠的安全措施，接受有关主管部门依法实施的监督管理。

第三十三条 生产经营单位对重大危险源应当登记建档，进行定期检测、评估、监控，并制定应急预案，告知从业人员和相关人员在紧急情况下应当采取的应急措施。

生产经营单位应当按照国家有关规定将本单位重大危险源及有关安全措施、应急措施报有关地方人民政府负责安全生产监督管理的部门和有关部门备案。

第三十四条 生产、经营、储存、使用危险物品的车间、商店、仓库不得与员工宿舍在同一座建筑物内，并应当与员工宿舍保持安全距离。

生产经营场所和员工宿舍应当设有符合紧急疏散要求、标志明显、保持畅通的出口。禁止封闭、堵塞生产经营场所或者员工宿舍的出口。

第三十五条 生产经营单位进行爆破、吊装等危险作业，应当安排专门人员进行现场安全管理，确保操作规程的遵守和安全措施的落实。

第三十六条 生产经营单位应当教育和督促从业人员严格执行本单位的安全生产规章制度和安全操作规程；并向从业人员如实告知作业场所和工作岗位存在的危险因素、防范措施以及事故应急措施。

第三十七条 生产经营单位必须为从业人员提供符合国家标准或者行业标准的劳动防护用品，并监督、教育从业人员按照使用规则佩戴、使用。

第三十八条 生产经营单位的安全生产管理人员应当根据本单位的生产经营特点，对安全生产状况进行经常性检查；对检查中发现的安全问题，应当立即处理；不能处理的，应当及时报告本单位有关负责人。检查及处理情况应当记录在案。

第三十九条 生产经营单位应当安排用于配备劳动防护用品、进行安全生产培训的经费。

第四十条 两个以上生产经营单位在同一作业区域内进行生产经营活动，可能危及对方生产安全的，应当签订安全生产管理协议，明确各自的安全生产管理职责和应当采取的安全措施，并指定专职安全生产管理人员进行安全检查与协调。

第四十一条 生产经营单位不得将生产经营项目、场所、设备发包或者出租给不具备安全生产条件或者相应资质的单位或者个人。

生产经营项目、场所有多个承包单位、承租单位的，生产经营单位应当与承包单位、承租单位签订专门的安全生产管理协议，或者在承包合同、租赁合同中约定各自的安全生产管理职责；生产经营单位对承包单位、承租单位的安全生产工作统一协调、管理。

第四十二条 生产经营单位发生重大生产安全事故时，单位的主要负责人应当立即组织抢救，并不得在事故调查处理期间擅离职守。

第四十三条 生产经营单位必须依法参加工伤社会保险，为从业人员缴纳保险费。

第三章 从业人员的权利和义务

第四十四条 生产经营单位与从业人员订立的劳动合同，应当载明有关保障从业人员劳动安全、防止职业危害的事项，以及依法为从业人员办理工伤社会保险的事项。

生产经营单位不得以任何形式与从业人员订立协议，免除或者减轻其对从业人员因生产安全事故伤亡依法应承担的责任。

第四十五条 生产经营单位的从业人员有权了解其作业场所和工作岗位存在的危险因素、防范措施及事故应急措施，有权对本单位的安全生产工作提出建议。

第四十六条 从业人员有权对本单位安全生产工作中存在的问题提出批评、检举、控告；有权拒绝违章指挥和强令冒险作业。

生产经营单位不得因从业人员对本单位安全生产工作提出批评、检举、控告或者拒绝违章指挥、强令冒险作业而降低其工资、福利等待遇或者解除与其订立的劳动合同。

第四十七条 从业人员发现直接危及人身安全的紧急情况时，有权停止作业或者在采取可能的应急措施后撤离作业场所。

生产经营单位不得因从业人员在前款紧急情况下停止作业或者采取紧急撤离措施而降低其工资、福利等待遇或者解除与其订立的劳动合同。

第四十八条 因生产安全事故受到损害的从业人员，除依法享有工伤社会保险外，依照有关民事法律尚有获得赔偿的权利的，有权向本单位提出赔偿要求。

第四十九条 从业人员在作业过程中，应当严格遵守本单位的安全生产规章制度和操作规程，服从管理，正确佩戴和使用劳动防护用品。

第五十条 从业人员应当接受安全生产教育和培训，掌握本职工作所需的安全生产知识，提高安全生产技能，增强事故预防和应急处理能力。

第五十一条 从业人员发现事故隐患或者其他不安全因素，应当立即向现场安全生产管理人员或者本单位负责人报告；接到报告的人员应当及时予以处理。

第五十二条 工会有权对建设项目的安全设施与主体工程同时设计、同时施工、同时投入生产和使用进行监督，提出意见。

工会对生产经营单位违反安全生产法律、法规，侵犯从业人员合法权益的行为，有权要求纠正；发现生产经营单位违章指挥、强令冒险作业或者发现事故隐患时，有权提出解决的建议，生产经营单位应当及时研究答复；发现危及从业人员生命安全的情况时，有权向生产经营单位建议组织从业人员撤离危险场所，生产经营单位必须立即作出处理。

工会有权依法参加事故调查，向有关部门提出处理意见，并要求追究有关人员的责任。

第四章 安全生产的监督管理

第五十三条 县级以上地方各级人民政府应当根据本行政区域内的安全生产状况，组织有关部门按照职责分工，对本行政区域内容易发生重大生产安全事故的生产经营单位进行严格检查；发现事故隐患，应当及时处理。

第五十四条 依照本法第九条规定对安全生产负有监督管理职责的部门（以下统称负有安全生产监督管理职责的部门）依照有关法律、法规的规定，对涉及安全生产的事项需要审查批准（包括批准、核准、许可、注册、认证、颁发证照等，下同）或者验收的，必须严格依照有关法律、法规和国家标准或者行业标准规定的安全生产条件和程序进行审查；不符合有关法律、法规和国家标准或者行业标准规定的安全生产条件的，不得批准或者验收通过。对未依法取得批准或者验收合格的单位擅自从事有关活动的，负责行政审批的部门发现或者接到举报后应当立即予以取缔，并依法予以处理。对已经依法取得批准的单位，负责行政审批的部门发现其不再具备安全生产条件的，应当撤销原批准。

第五十五条 负有安全生产监督管理职责的部门对涉及安全生产的事项进行审查、验收，不得收取费用；不得要求接受审查、验收的单位购买其指定品牌或者指定生产、销售单位的安全设备、器材或者其他产品。

第五十六条 负有安全生产监督管理职责的部门依法对生产经营单位执行有关安全生产的法律、法规和国家标准或者行业标准的情况进行监督检查，行使以下职权：

（一）进入生产经营单位进行检查，调阅有关资料，向有关单位和人员了解情况。

（二）对检查中发现的安全生产违法行为，当场予以纠正或者要求限期改正；对依法应当给予行政处罚的行为，依照本法和其他有关法律、行政法规的规定作出行政处罚决定。

（三）对检查中发现的事故隐患，应当责令立即排除；重大事故隐患排除前或者排除过程中无法保证安全的，应当责令从危险区域内撤出作业人员，责令暂时停产停业或者停止使用；重大事故隐患排除后，经审查同意，方可恢复生产经营和使用。

（四）对有根据认为不符合保障安全生产的国家标准或者行业标准的设施、设备、器材予以查封或者扣押，并应当在十五日内依法作出处理决定。

监督检查不得影响被检查单位的正常生产经营活动。

第五十七条 生产经营单位对负有安全生产监督管理职责的部门的监督检查人员（以下统称安全生产监督检查人员）依法履行监督检查职责，应当予以配合，不得拒绝、阻挠。

第五十八条 安全生产监督检查人员应当忠于职守，坚持原则，秉公执法。

安全生产监督检查人员执行监督检查任务时，必须出示有效的监督执法证件；对涉及被检查单位的技术秘密和业务秘密，应当为其保密。

第五十九条 安全生产监督检查人员应当将检查的时间、地点、内容、发现的问题及其处理情况，作出书面记录，并由检查人员和被检查单位的负责人签字；被检查单位的负责人拒绝签字的，检查人员应当将情况记录在案，并向负有安全生产监督管理职责的部门报告。

第六十条 负有安全生产监督管理职责的部门在监督检查中，应当互相配合，实行联合检查；确需分别进行检查的，应当互通情况，发现存在的安全问题应当由其他有关部门进行处理的，应当及时移送其他有关部门并形成记录备查，接受移送的部门应当及时进行处理。

第六十一条 监察机关依照行政监察法的规定，对负有安全生产监督管理职责的部门及其工作人员履行安全生产监督管理职责实施监察。

考核情况的通报

公治明发〔2013〕79号

各省、自治区、直辖市公安厅、局治安总队（局），上海市公安局消防局：

2012年5月以来，各地按照我局“从严把关、从严要求、严格培训、严格考核”的总要求，科学安排，统筹兼顾，积极组织开展爆破工程技术人员培训考核工作，为两个标准贯彻实施创造了良好条件。现将有关情况通报如下：

据统计，全年28个省、区、市共举办了126期爆破工程技术人员考核班，组织完成了56次考核，共有27174人参加考核，17093人通过考核并取得安全作业证。其中，报考初级18656人，通过12718人，通过率68.2%；报考中级5073人，通过2743人，通过率54.1%；报考高级3445人，通过1632人，通过率47.4%。截至目前，全国共有爆破工程技术人员4.7万余人，其中初级3.1万人、中级1.1万人、高级5209人。从资格审查情况看，北京、浙江、福建、江西、山东、湖北、广东等地审查把关严格，考核发现伪造、变造职称证书、学历证书的情况较少；从培训组织情况看，内蒙古、辽宁、江西、河南、湖南、广西、重庆、陕西等地规范管理，教学秩序井然，学习氛围浓厚，取得了较好的培训效果；从考核组织情况看，北京、天津、河北、海南、重庆、四川、甘肃、新疆等地强化考务管理，考场秩序良好。

总的看，各地高度重视爆破工程技术人员培训考核工作，严格资格审查，规范培训组织，强化考务管理，考核质量得到进一步提高，为提升爆破作业单位安全管理水平，促进爆破行业技术进步，推动爆破作业单位清理整顿发挥了重要的基础性作用。但是，少数地方培训质量不高、收费不规范，考核审查把关不严，少数考核专家不按要求履责、考核不公正等问题在行业内部反映强烈，严重损害了公安机关和考核专家组形象。为进一步规范爆破工程技术人员培训考核工作，着力强化监督制约机制，切实改进工作作风，特规定如下：

一、规范培训管理。爆破工程技术人员培训应当严格坚持自愿自主参加的原则，由省级公安机关委托专业培训机构或行业协会组织，公安机关不得直接组织举办。省级公安机关要强化培训管理，督促培训单位合理收取培训费用，开具正规发票，并在每期培训班公开收支账目。

二、严肃考核纪律。省级公安机关要进一步严密考核组织工作，协调组织和督促考核专家严格执行考核规定要求。严禁公安机关民警及工作人员插手、干预爆破工程技术人员考核，影响考核公平、公正；严禁考核专家收受财物，在考核中为相关单位或个人谋取利益。

三、严格责任追究。公安民警违反上述规定的，一律诫勉谈话，并视情采取停止执行职务、调离岗位、免职等组织措施；情节严重的，提请纪检监察部门给予党纪政纪处分直至追究刑事责任。考核专家违反上述规定的，一律通报批评，暂停参加考核工作半年以上；情节严重的，取消考核专家资格，通报原单位严肃处理。

接此通报后，请认真抓好贯彻落实。

公安部三局

2013年3月3日

公 安 部 文 件

公通字[2012]24号

公安部关于印发民用爆炸物品许可证件及相关法律文书式样的通知

气悬浮测振平台专利

武汉爆破做为爆破行业优秀爆破资质单位，采用我司TC-4850爆破测振仪监测各类爆破情况。为爆破方案制定、分析及对爆破振动影响提供有利依据。

爆破是一门科学，需要胆量与细致并存，任何疏忽都可能造成灾难性的后果，严谨认真的科学论证是必须具备的精神和素养，尽管如此，爆破工作者还要面对许多预料之外的种种因素。经过多年的探索钻研，我国的工程爆破规模和技术水平都已居世界领先地位。（《创新一线》 20180402 完美爆破）

完整节目地址： 《创新一线》 20180402 完美爆破http://tv.cctv.com/2018/04/02/VIDE2sDPNIFGVZOi9zgrd9NY180402.shtml

     近年来，随着大型建筑的增多和高科技的应用，建筑物健康检测正向一体化、自动化、数字化、智能化的方向发展。桥梁振动监测为桥梁健康监测系统的必要监测内容，监测桥梁振动频率以及振动大小，对桥梁的安全健康有着重要的意思。

     桥梁和大型建筑从施工到使用过程期间， 混凝土或钢结构的重点部位的受力、 变形以及受到的风荷载和温度变化等，都是影响其结构健康的因素；通过对振动情况进行在线长期的健康检测，可以准确及时地记录和掌握这些关键数据的演变情况，从而可对其结构耐久性做出判别，为工程在特殊气候、交通条件下或运营状况严重异常时发出预警信号，为桥梁维护、维修与管理决策提供依据和指导。

     另外，可以通过监测来进行设计验证，由于大型桥梁的力学和结构特点以及所处的特定环境，在大桥设计阶段安全掌握和预测其力学特性和行为特性是非常困难的。因此，通过桥梁健康检测所获得的实际结构的动静力行为来检验大桥的理论模型和计算假定具有重要意义。不仅对设计理论和设计模型有验证作用，而且有益于新的设计理论的形成。

     其三，可以监测的数据可以用于研究与发展：桥梁健康监测带来的将不仅是监测系统和某种特定桥梁设计的反思，它还可能并成为桥梁研究的现场实验室；由于运营中的桥梁结构及其环境所获得信息不仅是理论研究和实验室调查的补充，而且可以提供有关结构行为与环境规律的最真实的信息

    由此可见，对桥梁的振动监测具有重大的意义，我公司的6850型桥梁振动监测仪正是在这种环境下孕育而生，6850型桥梁测振仪可以全天候24小时监控桥梁的振动情况，并且同时将数据发送至远程服务器，用户随时随地可以查看桥梁的运行情况，还可以进行超标报警。因此，我公司愿与有识之士携手为桥梁的健康安全运行做出贡献。

①爆破数据必须上传“中爆网”才有效？

②全国只有中爆网标定中心才能进行测振仪标定？

      对此我们统一答复如下：首先这完全是不可能的！同时我们认为造成这种误解的根源是因为：2014版《爆破安全规程》存在不恰当的表述例如：第7页“爆破作业的基本规定”6.10.4和6.10.5两段文字中就三次提到“中国爆破网”，这里大家不禁要问“中国爆破网”是中国国家爆破网吗？据我们调查答案是否定的。

      “中爆网”既不是中国国家爆破网更不是国家计量部门，它只是一家民营企业而已，所以不具备也不可能具有国家行政部门才有的行政权力，所以新《安全规程》赋予中爆网的某些特权是不合适的甚至是违法的，尽管它是以行业规定的形式出现但众所周知任何“行规”绝不能与《国法》相抵触，而新《规程》强制要求：全国所有的爆破测振仪器必须在该网站设立的“工程爆破行业测试标定中心定期标定，并将该标定和测试信息、测试仪器设备标识信息输入中国爆破网信息管理系统，同时利用中国爆破网信息管理系统进行远程标定与数据处理。”其中6.10.5这段文字还说：“D级以上或需要仲裁的爆破工程，爆破振动有害效应监测信息应纳入中国爆破网信息管理系统。”所以我们认为：

     第一它违反了2008年8月1日起实施的《中华人民共和国反垄断法》，该法明确规定不允许任何单位与个人以任何形式在中国经济领域内搞垄断。对于行业内的规范化、标准化的潮流我们是支持的、赞同的，但绝不能由某一家企业来代替国家行政部门去制定标准，特别是这家企业还是仪器制造商明显跟制定标准与搭建公共网络平台有利益关连，这是绝不行的，这就是常说的既当运动员又当裁判员，甚至还兼规则的制定者，很显然有人在违反公平竞争的市场原则，并已表现出行业垄断的企图！是想利用过去计划经济体制下的行政手段来对抗当今社会主义市场机制，显然这是在逆历史潮流而动！好在我们已注意到中共中央办公厅、国务院办公厅于2015年7月8日联合印发了《行业协会商会与行政机关脱钩总体方案》并于2015年下半年将开始第一批100个左右的协会商会试点。

    第二它违反了1986年7月1日起实施的《中华人民共和国计量法》法律规定各行业的计量监督均由国家各级计量部门实行。很显然“中爆网”是不可能用所谓“行业规定”将国家正规计量监督部门排除在测振仪标定之外的。根据《计量法》全国各省市任何一家具有CMA资质的计量单位均可标定。所以我们认为这是有人在把违法的“行规”纳入《国家标准》替私企打广告，其中的利益链条值得关注。据我们了解这种行为在我们共和国的历史上还是第一次！

     另外提醒请大家注意的是：李克强总理2015年2月9日在国务院召开的第三次廉政工作会议上痛批：“有些行业协会依托主管单位的权利，对企业强制服务…使企业负担不减反增，成为新的市场‘拦路虎’严重制约市场活力，也为寻租腐败提供了机会。对这些问题，必须坚决纠正和治理。”

      李克强总理还说：“这些人打着政府的旗号，服务乱、收费高、搞垄断，被社会上称为‘红顶中介’和‘二政府’”。

      综上所述我们认为在中共十八大之后反腐倡廉的大背景下,当前“国企”都要全面改革引入更多的市场竞争机制的形势下，以上问题尤显严重，望中爆协领导能予以关注和纠正，以免造成更严重的后果！

                                                                                             成都中科测控公司

                                                                                                     2015.9.11

1.用于监测记录工程爆破：
尤其是深孔爆破（10米以上）及硐室爆破、松软土层与水下爆破产生的1Hz~10Hz的低频振动。

2.大型水轮发电机组的振动监测和故障诊断：
大型水轮发电机组的转速约为60 r/min（转频为1Hz）.例如，葛洲坝两种机组转速分别为62.5 r/min和54.5 r/min；三峡机组的转速为71.4 r/min或75 r/min.由于水的涡旋引起的振动大约为转速的1/3，即约为0.3Hz左右。某些高水头的中型机组和抽水畜能电站的机组的转速约为150~200 r/min左右（接近3Hz）.

3.桥梁振动测试：
一般公路桥和铁路桥跨度在30~60 m 之间，其固有频率在2Hz左右或稍高。长江三峡万县420m上承式砼拱桥是世界上跨度最大的钢筋混凝土拱桥，实测后得知，其横向一阶振动频率为0.2Hz；竖向一阶振动固有频率为0.39Hz.长江三峡覃家沱大桥是亚洲承载最大的桥，三孔 跨度为（80+130+80）m,也是长江三峡工程运输线上的关键桥梁。测得其固有频率：竖向一阶为1.12Hz；横向一阶为1.55Hz.大跨度斜拉桥的一阶固有频率约在0.2~0.5Hz之间。南京长江第二大桥南汊大桥的跨度为（305+628+305）m，实测其固有频率：垂直一阶为0.261Hz；横向一阶为0.269Hz.悬索桥的跨度更大。香港青马大桥的桥长是（333+1377+306）m，实测得其固有频率；一阶为0.067Hz；二阶为0.119Hz.

4.高层建筑测试：
高层建筑的固有频率视其结构和跨度而异。其一阶固有频率大致为（10~25）/N，N为楼层数。二阶和三阶固有频率大体分别为一阶3~4倍和6~8倍。风力不大时，高层建筑的楼顶脉动振幅一般在5~10μm之间，加速度在（10-4~10-5）g之间。高耸结构是另一类低频结构物。海南电视塔高388m，实测得到其一阶频率为0.32Hz.海洋平台也是一类低频结构物，而且它长期处在恶劣的环境中。

5.大坝安全测试：
坝也是一种低频结构体。重力坝的固有频率相对较高。例如，龙羊峡坝高175m，长342m，其一、二、三阶固有频率分别是3.4Hz，5Hz和7.5Hz.拱坝的结构较轻，其固有频率也比重力坝低。曾经受到地震损伤的湖南东江拱坝，高157m，长438m.其一阶固有频率为1.25Hz，二阶为1.9Hz.

6.地震和地脉动测量及工程地质勘察：
地震和地微震（工程中常又混称为地脉动）是一种宽频带的随机振动。由于高频振动在地层中衰减很快，地表所接受到的主要是低频振动信号。 建筑中关心的场地的卓越频率一般在2~10Hz范围内。在利用瑞利表面波研究地层深部构造时，还应将低端频率降低。在工程地震监测，例如水库地震监测中，对传感器的要求和地脉动测量相似。地脉动的频率一般在2~50Hz之间，振幅一般为微米、亚微米量级，加速度在（105~10-7）g量级。

7.精密设备的隔振地基评测：
精密的标定设备、集成电路工艺设备等均要求隔振地基。一般隔振措施对减消高频振动是很有效的，但对隔离低频振动作用甚小。如果设备本身的设计刚度较大，则在低频段，设备整体摇晃，各部件间将无可察觉的相对运动。因此，也不必过于苛刻地要求地基。对三坐标测量机工作台面的振动测量的结果表明，工作台面的振动往往比其基础要大。这是因为台面和基础间的支承系统是一个弹簧-质量系统，其固有频率较低。对于地基的低频振动，因受支承系统的谐振增益而放大。

8.机床的运动精度测量 ：
主要是指机床和一些精密的标定设备的运动平稳性的评测、运动误差的测定。例如，用传感器测量滚齿机工作台运动平稳性，从而分析传动链的误差。对于标定精密加速度传感器的离心转台，应该用传感器测量其旋转均匀性和台面的偏摆，以便补偿其运动误差的影响。

以上关于爆破测振仪低频型高灵敏型传感器应用介绍，更多信息了解http://www.zkck.com/

爆破测振仪传感器：传感器安装的准确性是数据可靠性的重要保障。现场安装时，必须注意以下几点：

（1）. 传感器的测量方向必须准确，安装时应使用水平尺及罗盘，对传感器的安装进行调平及调方向，确保三维测量方向的正确。

（2）. 传感器安装位置应选择在与被监测物形成一体的结构上，并选取离爆点最近的位置。

（3）. 传感器必须与被监测物可靠粘结，粘结剂可选择石膏粉、AB胶，也可以选择以夹具或磁座方式，与被测物形成刚性联接。

（4）. 传感器与仪器的连接必须可靠，连接完成后，可轻拽线缆，确认线缆已接好；仪器进入信号等待状态后，轻轻用手指敲击传感器，观察仪器是否记录，确保传感器及仪器的可靠工作。

爆破测振仪主机仪器：现场使用时，应先安装好传感器并将传感器线缆与仪器完成连接后，才能打开仪器电源；电源打开后30秒内不作操作，仪器将自动进入采集等待状态。

爆破振动监测仪选择和价格

中科测控协同公安部2012年6月1日起实行《爆破作业单元资质条件和办理要求》（GA990-2012）及《爆破作业项目办理要求》（GA991-2012）两项政策，帮忙爆破公司及煤矿矿业等单元购置到稳固性价比高、办事可靠的爆破振动监测仪，监测设置装备部署，中科测控特推荐4850爆破振动监测仪，爆破测振行业第一品牌：

1，品牌知名：中科院成都分院中科测控出品；

2，资质过硬：测振仪生产厂家具有国度计量认证

3，简朴实用：专门针对爆破振动测试设计，操纵轻便、实用；

4，可拓展性：能适应行业发展需求，功效可扩展，五年不过时；

5，售后保障：两年免费保修、终身免费升级、免费技能咨询。

6，仪器稳固：上千用户亲身使用，产品稳固耐用。

以下为推荐资质考核监测设置装备部署，凭据详细环境思量

爆破振动监测仪价格可咨询028-85238246 13088055927栾

                      —祝贺中国工程爆破协会成立二十周年

    随着改革开放的号角在神州大地吹响，从五指山到兴安岭，从东海之滨到雅鲁藏布江,基本建设的大军日夜奋战在祖国的山山水水，城市与乡村随着我国基建规模日新月异地发展与推进，二十年来全国各地各条战线的爆破专家和工程技术人员在中国工程爆破协会的组织、管理与领导下，中国的工程爆破施工已取得了举世瞩目的辉煌成就。

这里我们：成都中科测控公司的全体同仁身在祖国的大西南遥望北京，衷心祝贺中国工程爆破协会成立二十周年！

    2006年以来我们作为测控专业公司，为了配合爆破施工安全与施工质量在“中国爆协”的领导与指引下开发出一代又一代国内领先的“爆破测振仪”，特别是公司于2009年参加了中国爆协在杭州召开的“爆破振动影响与测试技术研讨会”我公司在以汪旭光院士为核心的“中爆协”的具体指导下推出了TC-4850超低频三维爆破测振仪，并于2010年10月获得中国爆协颁发的科技进步二等奖，同时公司也成为中国爆协的理事单位。

在此我再次代表公司全体同仁向“中国爆破协会”表示衷心的感谢与祝贺：

祝中国爆协在未来的二十年取得更加辉煌的成果!

成都中科测控公司 贺

2014.09.09

1、 计量检定规程允许误差范围±10%，两台之间叠加误差可达20%；

2、 参与对比的传感器刚性连接是否规范一致？

通常传感器与被测点之间刚性连接越好，误差越小；

3、 参与对比的传感器不在同一测点上，或测点所在介质不均一；

同一地点并不等同于同一质点，相同振动源，同频率振动波形传播到不同质点振幅是不一样的（由于地质结构本身的复杂性，同一地点不同质点之间的密度可能不同，这就造成了振动波在传递过程中会被减弱或者加强，因而造成差异），特别在高频、波长短的情况尤为明显，这是波的干涉现象，存在波形的叠加消减问题。加强区各质点振幅叠加，振动加强，减弱区各质点振幅消减，振动减弱，因此同一地点采集数据振幅和波形都有可能不一致。

4、 震源信号频率超出传感器频响范围(5~500Hz)；

5、 仪器采样率设置不同，或者未准确设置传感器灵敏度；

6、 测试系统本身质量问题：

测振仪仪器自身的精度不够：如购自非正规厂家、操作不规范、使用环境恶劣、防护失当、老化严重、年久失修等因素造成；

信号线接头处的屏蔽线生铜锈会影响数据产生偏差，沿海地区较常见。

解决办法

1、 测振仪对比测试时一定要保证参与对比的传感器与被测点之间刚性连接；

2、 将参与对比的传感器安装在同一测点上，或者不同测点互换仪器/传感器进行反复对比，分析是测试方法问题还是仪器精度问题；

3、 选取地质或材质均匀的点作为对比测试的测点；

4、 超出传感器频响范围(5~500Hz)的数据不应作为对比的参考数据；

5、 对比测试时将各对比仪器参数设为一致；

6、 将爆破测振仪器和对应传感器送权威计量机构进行计量检定，得出权威结论；

按照JJG676-2000《工作测振仪》国家计量检定规程，仪器的精度计量应该用专业的振动台及标准传感器测量其精度，因此非正规的测试方法得出的结果仅供参考。

7、 若仪器资质全部都没有问题，根据数据分析协商。因为数据是反应客观存在的事实，没有绝对值，都是对爆破振动记录的有效数据。

一、 三矢量速度传感器与信号传输线连接

操作要点：凹凸对准

 三矢量传感器与测振仪连接

二、 传感器的安装（本案例采用石膏）

1、用毛刷把所要布点位置清理干净，有利于石膏与地表紧密连接

注意要点：

2、用清水加入石膏粉调制成粘稠状，均匀涂抹于清理过地表

 3、确定好水平向后（爆破一般是传感器X方向指向爆心），用手掌平压三矢量传感器，并在用力过程中左右带动传感器，能有效防止粘连不均匀，传感器与石膏之间存在气泡等，因而提高了传感器与被检面的刚性连接

4、在传感器周围加石膏粉吸收水分，从而可以加快石膏凝固

爆破测振仪传感器检波器的安装大概就是这么多，www.zkck.com首选中科测控

我公司于2013年针对石油，天然气，煤矿方面震动，物探的需要，研发出一款专用检波器，其主要性能特点是：
1.具有低频宽带的频率响应特征，其测试的振动信号频率带宽为1Hz~300Hz。
2.具有三维高灵敏度响应，该检波器可同时接受来自三个方向相互垂直（成90°角）的振动信号X、Y、Z三向。由于具有较高的灵敏度（92V/m/s）可轻易测到振速低至0.1mm/s的微震信号。
3.该检波器经中国测试技术研究院等第三方权威监测机构在国家基准振动台检测验证，达到国家《JJG676-2000》工作测振仪标准。
4.该微振传感器与我公司研发的TC-4850系列测振仪配套构成国内最强悍的微振监测系统。
                                              欢迎物探行业广大用户垂询与选购 !

    为了配合落实中国公安部2012年5月11日发布，并从今年6月1日起执行的《爆破作业单位资质条件和管理要求》和中华人民共和国《爆破安全规程》、GB6722-2003，按爆破资质分级管理的精神。特向国内各级爆破公司推荐。由中科院成都中科测控公司研制的全系列爆破振动监测仪。

中科测控爆破测振系列_爆破振动监测仪产品表

从上世纪八十年代中科院成都科学仪器研制中心的BC-2型波形存储器到如今成都中科测控公司的TC--4850N型爆破振动监测仪，三十年来我们不断研发新的测振仪器……近几年来Tc--4850系列爆破测振仪器获得了多项荣誉资质如：

2008.7 ：四川省科技厅组织专家进行科技成果鉴定为“总体处于国内领先水平”

2008.11：获中华人民共和国计量器具生产许可证（CMC证书）,该仪器具有计量传递与测试的合法性

2009.12：获成都市科技局“科技创新奖”

2010.8 ：获中国工程爆破协会“科学技术奖”

2011.8 ：经美国微软公司严格技术测试认定该产品与windows系统达到100%兼容从而使整个测试系

        统达到前所未有的稳定，特授予微软公司WHQL (硬件质量）认证

四年来：上千家用户用真金白银投票，表明了对TC-4850的肯定

为了全面配合公安部对国内爆破作业单位分级管理的具体实施，我公司将对各级爆破公司在爆破安全监测领域提供从装备到技术指导的全方位服务。欢迎垂询！

联系方式：  电话：028-8523 8246   手机：130 8805 5927（栾经理） 官网：http://www.zkck.com

    Windows7下用户安装WHQL版驱动全新安装或者覆盖安装均可。具体安装步骤可参照TC-4850USB驱动安装说明

2011年8月22日,TC-4850经美国微软公司严格技术测试认定,该产品与windows操作系统可以达到100%兼容，从而使计算机系统达到前所未有的稳定性,特授予WHQL(硬件质量）认证。

微软官方网站证书链接：https://winqual.microsoft.com/LogoVerificationReport.aspx?sid=1465940

Windows 徽标测试
WHQL是Microsoft Windows Hardware Quality Lab的缩写，中文意思为Windows硬件设备质量实验室（认证）
这个实验室主要从事计算机硬件产品、驱动程序与Windows操作系统的兼容性和稳定性测试,如果通过测试就证明这款产品与Windows操作系统可以达到100%兼容，从而使计算机系统达到前所未有的稳定性。微软规 定凡是通过WHQL认证的产品都被授予“Designed for Windows”标志，其相关信息都会出现在微软官方网站和操作系统的硬件兼容列表(HCL)中，以方便查询。WHQL认证过程十分严格，因此一款通过了 WHQL认证的驱动程序可以说在Windows系统中基本不存在兼容性问题。此类别驱动最大的特点是稳定性高，和微软操作系统的兼容性好，通常情况下用户的首选驱动最好是通过微软WHQL认证的版本。

WHQL 工作的过程和程序
Windows 硬件设备质量实验室 (WHQL) 是创建并管理用于测试系统和外围设备与微软Windows操作系统的硬件兼容性测试(HCT)工具。制造商用HCT来检测他们的硬件产品，以便获取使用 “Designed for Windows”徽标的资格并将其产品列入硬件兼容性列表(HCL)和 Windows 目录。 微软提供Windows徽标计划来帮助客户识别那些能满足平台特性的基本定义并保证终端用户高品质的 Windows 体验的系统和外围设备。

    由中国土木工程学会桥梁工程分会主办的“第十九届全国桥梁学术会议”，于2010年6月7日至9日在上 海同济大学召开，七百余位桥梁工程的专家、学者、工程技术人员济济一堂，共同探讨桥梁的安全性、耐久性、创新性。
并按：

1、设计与施工

2、抗震、抗风与结构分析

3、检测、实验、加固与船撞，三个层面进行了分会研讨。

我公司工程技术人员参与了桥梁安全、抗震、检测方面的研讨，并展示了我公司研发的数字应变桥检仪、桥梁隧道监测系统 等桥检手段，受到与会专家的好评。

    成都中科测控公司生产的TC-4850测振仪以及TC-3850测振仪能很好的满足爆破作业单位的检测以及测量需求，该产品现已通过了中国测试技术研究院和四川省技术监督局的认证，并获得了国家计量设备生产许可证（CMC证书川制00000396）. 四川省科技厅2008年7月组织专家曾对公司自行研发的智能爆破测振仪进行了科技成果鉴定，得出了“该项目产品在结构设计和系统集成方面有创新，总体上处于国内领先水平”的结论。

    成都中科测控有限公司对工程爆破、机械振动、道桥检测等有需求的单位提供检测设备和相关设备安装、调试、使用培训，目前公司已在全国公路、铁路、建筑、地质、机械、环境、电力、气象、通讯等行业及全国各大专院校、科研院所及各工程施工单位拥有大量客户，全国范围内已有多项成功测试案例。

南中国百佳早期的金牌店长，先后在百佳、华润万家、农产品民润超市、中国海王星辰连锁药业，东莞光大贸易公司等担任营运经理，营运总监和副总经理等中、高级管理职位。

成功案例和客户：

15年零售行业工作和管理经验，先后在著名零售企业-百佳超级市场、华润万家、民润、海王星辰、东莞光大等担任营运经理，营运总监和副总经理管

著有小说等畅销书。

1995年，加入IBM担任销售顾问，负责电信行业销售；

1998年，担任公司销售主管，负责北方地区销售；

2000年，作为资深培训主管，管理中国区培训部门，负责约六百名销售人员、近两千名员工和三百多名中层管理者的学习和发展。

2002年开始，在清华大学职业经理训练中心、北京大学经济管理学院、等机构主讲销售培训课程，同时为联想电脑、中国移动、诺基亚、中兴通信等大型企业以及中小企业提供培训和咨询服务。

2003中国十大杰出管理培训师之一，培训在线内训团高级讲师 。

培训机构认证讲师,拥有十二 年以上在IBM、计算机等公司的销售、销售主管、培训、顾问咨询方面的经验，国内知名的销售管理专家。

《做最好的自己/职业化职业素养职业心态》

《快乐工作（压力与情绪管理）》

《魅力女性美丽人生（女性专题）》

《银行客户服务/服务营销/大堂经理系列》

《五福临门——弟子规与人生修养》

《银行服务/营销系列课程》

《银行标杆网点及网点转型建设项目》

《电力营业厅优质服务建设项目》

《礼仪系列(商务礼仪/服务礼仪/政务礼仪/地产销售礼仪/医护礼仪)》

工作经历和成果：

曾任职餐饮管理企业总部人力资源管理与培训中心

赴日研修客户服务体系、培训体系、知识管理体系建设

资深行业专业专家

为多家企业做客户服务体系的建设

为多家咨询顾问机构客座培训讲师

获中国经营连锁协会首批连锁加盟企业特许总部培训经理资格

曾到美国史丹佛大学、新南威尔斯大学、澳大利亚悉尼大学、澳洲国立大学、新加坡国立大学、香港浸会大学、中文大学等学习与访问。

历任华南理工大学工商管理学院副院长、经济与贸易学院执行院长、教授、博士生导师，南京大学博士后。现任闽江学院新华都商学院副院长及创业MBA项目主任，同时担任南京大学外聘教授、厦门大学客座教授、北京大学客座研究员、新加坡国立大学现代企业管理课程客座教授、澳洲国立大学国际管理硕士课程客座教授。

刘教授为中国企业形象战略评审专家。2013年5月22日，新希望六和股份有限公司宣布，刘教授为联席董事长兼首席执行官、《中国大百科全书》经济卷主编、《北大商业评论》副主编、广东省政府经济研究中心特约研究员、广东省企业管理协会常务理事、广东省企业文化协会副会长、广东省精神文明协会常务理事、广东省伦理学会理事、汇名家网特约讲师。

10多年来，致力于中外企业的组织与文化研究，更为关注的是中国本土企业的成长模式，不断地把理论、教学和企业管理的实践相结合，致力于为管理教育界、企业界和咨询界寻找结合点──她是集教授、企业家、作家于一体的传奇女性。

爆破测振仪系统构成介绍，讲解，最终产品细节有可能不同。

如电脑可缺少组件无法正常安装，请下载：TC-4850/TC-4850N驱动手动安装包

下载的压缩文件请解压后，按照word文档操作说明安装。

1. TC-4850爆破测振仪开机后， 将仪器数据接口和电脑USB接口通过多功能数据线连接。

2. 解压下载压缩包，打开分析软件，双击setup.exe安装完成；

3. 双击桌面Blasting vibration analysis 图标，启动软件，点击软件内连接仪器即可

备注：第一次运行软件，会自动安装驱动程序，WIN7以上系统第一次运行可能需要以管理员身份运行（右键单击图标-以管理员身份运行）

完整包请点击上面的下载链接

单独驱动安装包请下载：

TC-4850/TC-4850N驱动自动安装包

TC-4850/TC-4850N驱动手动安装包

TC-4850N无线网络测振仪软件包
解压文件后，双击setup.exe执行默认安装即可!

不使用usb连接电脑无需安装驱动，此款软件为TC-4850N老版本软件，已停止更新,部分功能可能受限。

☛软件下载地址：①本地安装版通道    ②高速安装版通道    ③免安装绿色版通道

对应说明书下载：

TC-4850N-3/6网络测振仪和TC-4850-3/6爆破测振仪说明书V202309

TC-4850N 无线网络测振仪说明书v202206               TC-4850 爆破测振仪说明书v202205

6850 网络测振仪说明书v202301

网络版仪器手机端

              ←操作视频可关注微信公众号

版本更新：

2023.12.15 WorkBench V3.87下载：

      1.整体架构再优化，启动速度更快

      2.配套新款6850升级程序更新

      3.解决波形偶发性报错问题

      4.优化报告功能

2023.8.10 WorkBench V3.86下载：

      1.4850X与4850NX增加低速采样功能

      2.本地服务程序，优化了4850X与4850NX的信息交互功能

      3.workbench主程序，增加初次使用自动配置功能

      4.增加本地在线更新软件程序

2023.7.20 WorkBench V3.85下载：

1.增加软件更新功能

2.增加软件版本管理功能

3.4850NX，4850X仪器参数界面调整

4.FFT功能优化

2023.6.05 WorkBench V3.84下载：

1、新仪器增加 DSP功能/6850新版本仪器对应程序可以正确使用/优化文件存储、文件转换速度/特征值由同一出口，保证各个地方显示的特征值相同

2、文件转换驱动修改，零点校准功能优化提升文件转化速度/文件加载驱动重写，使各类仪器文件加载速度提升，特征值一致性好

3、增加一键进入采集功能、一键时间同步功能/增加二合一仪器非网络版文件上传功能

4、修改特征值提取驱动，使所以类别仪器特征值 均由新版文件加载驱动输出/修改文件导出功能，使报告中的检测单位可以完全显示

5、修复新版文件加载驱动中二合一文件负延时设置错误的等问题

2023.3.10 WorkBench V3.82下载：

1、增加时间同步，实现多台仪器时间一键同步、增加纵坐标单位自定义或者自适应选项

2、增加原始文件保存为 txt和csv写入通道单位、修复分析功能导出报告功能中 矢量合成后特征值显示不正确的情况

3、修复远程仪器偶尔电池电量显示超过100%的情况、修复仪器驱动中关于文件操作部分其中文件句柄操作隐患

4、修复偶尔6850N仪器参数设置界面中网络参数刷新失败，不能设置的问题

2022.12.15 WorkBench V3.81下载：

1、修复6850仪器驱动，打开参数设置界面时 软件卡死的情况

2、分析界面功能重做，增加噪声分析功能、增加打印参数保存、修改、自动读取功能

3、增加打夯数据分析功能：趋势图、柱状图、增加数据分析后的报告导出功能

4、不再依赖第三方库文件，绿色版软件即可运行、去掉不必要的动态库、软件代码优化

2022.08.18 WorkBench V3.75，  本地连接自适应本地端口，稳定性及报错等修复

2022.03.30 WorkBench V3.72，  外观界面改版及实用工具类添加，若干bug完善

2021.08.16 WorkBench V3.6.1，完善4850N英文版功能，修复矢量合成等其他若干问题

2021.03.29 WorkBench V3.5.0，增加4850N英文版功能，修复报告导出错误，完善其他若干错误

2020.10.28 WorkBench V3.3.2，修改4850导出报告，单位错误问题

2020.10.28 WorkBench V3.02.001

2020.08.02 WorkBench V3.01.004

2020.07.01 WorkBench V3.01.003

2020.08.02 WorkBench V3.01.002

2020.07.02 WorkBench V3.01.001

2019.09.11 WorkBench V2.59.001

2009年6月，中科测控公司将多台TC—4850爆破测振仪送交中国测试技术研究院进行全方位的技术检定并于6月18日获得合格证书。

第一突破: 低频宽带

第二突破: 三维一体传感器

第三突破: 高智能化

第四突破：超远程遥测

会议上，中国爆协理事，我公司高级工程师林世雄作了关于《爆破测振技术探讨》的演讲。演讲中对爆破测振中所涉及的仪器选用、安全判据的影响因素、现场布点规律以及传感器的选用和安装方法进行了深彻分析。其中建议使用1Hz-200Hz低频宽带三矢量传感器得到了专家们的一致充分肯定。
在随后的产品展示会上，成都中科测控有限公司自主研发的TC-4850 爆破测振仪以其具有高度智能、便捷性、强环境适应性和高精度等突出特点得到了专家们的一致好评，称TC-4850爆破测振仪为国内爆破测振仪的“领头军”。

2008年7月2日下午，四川省科技厅组织中国测试技术研究院、电子科技大学、中科院成都分院等科研单位的7名专家教授对成都中科测控公司研制的TC—4850爆破测振仪进行科技成果鉴定。会上经过反复论证后，专家们一致认定: " TC—4850 爆破测振仪在结构设计和系统集成方面有创新，总体上处于国内领先水平。鉴定委员会一致同意通过技术鉴定 "

上图为公司产品TC-4850爆破测振仪鉴定证书及专家鉴定意见

成都中科测控有限公司成立于2006年，位于中国科学院成都分院内，专注于振动测试领域产品的研发、生产及销售。公司测振核心技术传承自上世纪八十年代中国科学院成都科学仪器研制中心的：BC-2型波形存储器。三十年来在技术革新方面我们从未停歇、不断有更高技术含量的产品问世。

TC4850系列爆破测振仪经四川省科技厅组织专家进行科技成果鉴定为“处于国内领先水平”

提供工程爆破环境安全评估及类似领域的各种振动监测！

我们主要产品及服务有哪些？

爆破测振类：TC-3850/TC-4850型爆破测振仪；

远程测振类TC-4850N/TC-6850N网络测振仪；

运输测振类TCT-1/TCT-2运输测振仪（冲击记录仪）；

桥梁测振类TC-6850N网络测振仪；

传感器类：单向/三向速度传感器，三向加速度传感器,冲击波传感器……

●具有国家计量器具生产许可证（CMC证书），其测试结果具有计量传递与测试的合法性。

▲ 仪器概况

国内首家采用进口超大规模集成芯片作为传感器的一体化网络测振系统-智能测振仪！可测试振动速度值、加速度值频率等物理量！

本爆破振动仪针对露天矿山边坡监测系统建设及预警响应要求优化设计，完全满足露天矿山采场及排土场边坡振动监测需求。同时适用于野外、多测点、多炮次、长时间、远程、无人值守的工程爆破现场环境振动监测与桥梁、隧道振动监测。仪器轻小便携、耐压抗击、操作性优越，用户可通过电脑或手机远程完成仪器参数设置控制采集、数据读取等。

▲仪器特点

传感器件—智能化： 传感器采用了超大规模集成芯片代替了传统的磁电式传感器。

仪器结构—一体化:    将采集仪与传感器两者融为一体，现场无需布线，使用时只需在测点上固

                                定即可，其体积与重量均为传统机型 1/4,特适合野外携带与测试。

数据传输—网络化：  支持4G（3G、2G）全网通网络模式。

可靠程度—军品化： 采用了全封闭铝合金外壳与内构，完全能应对任何野蛮运 输、爆破飞石

                                及防水、防尘，并能在-20℃ ～+70℃的环境中正常工作。

▲振动参数

·通 道  数：      三通道并行数据采集

·频率范围：      0.01～1000 Hz

·监测标准：      《爆破安全章程》（GB6722-2014）

                        《金属非金属露天矿山高陡边坡安全监测技术规范》

·量       程：      0-80 cm/s（速度）， ±16g（加速度）

·分 辨  率：      0.01cm/s

·读数精度：      0.1 %

·采 样  率 ：      6.4KSps/3.2KSps/ 1.6KSps可选

·自       检：      开机自动检测并指示仪器工作状态

·时钟精度：      ≤5秒/月

·记录模式：      手动、单次、连续、重复

·存储容量：      本地等效1T+云端无限容量双存储;本地最大可存166万条数据

▲通讯终端

·有线模式：     USB

·无线模式：     4G全网通网络、3G网络、2G网络

·终端显示：     支持手机、小程序、电脑客户端等

·短信报警：     可设置普通/紧急号码

·开 关  机：     支持远程定时开关机

·权限管理：     支持分级用户权限管理（包括 查看、删除数据，设置参数，采集控制等）

·分布控制：     支持各不同地域仪器通过互联网集中控制，远程测控管理

▲使用环境

·电    池≥：      72h（工作）,  240h (待机)

·适应环境：      -20 ℃ ～ 70 ℃，20～ 100％ RH无冷凝

·防护等级：      IP64淋溅等级

▲产品规格

·尺       寸：      圆柱：高90mm,直径80mm

·界       面：      OLED显示屏、6个按键

·重       量：      565g（含电池天线）

·供电方式：      可充电专用锂电池，可外接电源持续供电30天以上

▲事件分析

·数据分析：      频率谱、功率谱、一阶积分、一阶微分、矢量合成、高低通滤、分段分析

·事件评估：      爆破振动安全评估（GB6722-2014）等

·高级分析：      保护物安全距离计算 ，施工安全装药量计算

·监测报告：      监测点信息录入，报告表自动生成，一键式打印

·数据存档：      支持txt/dat/csv数据格式导出;支持Word/WPS/PDF/Excel等报告导出

·数据显示：      多窗口多设备显示; 实时显示，报警显示

▲标准清单

· 网络测振仪一台           · 外接4G天线一根             · 外接WiFi天线一根              · 软件U盘一个

·  充电器数据线一套       ·锂电池充电器一个            · 合格证/质保卡一张             · 说明书一本

· 专用防护仪器箱一个    · 安装底盘（底盘+圆盘+螺钉） · 安装套件（支架+膨胀螺钉+蝶形螺钉）

▲选配定制

·GPS天线 /WiFi天线

·大容量锂电池外设供电（单次续航30天以上）

·太阳能外设供电系统（户外长时间无人监测）

·二次开发、API接口程序，定制独立监测平台

不同于爆破振动监测，只需要记录爆破时刻振动值，而泄洪振动为持续性振动，需24小时采集监测记录，新款网络测振仪提数据统计功能，提取周期内最大值保存，即可避免采集海量数据，又不会漏掉任何一个周期内最大数据！

爆破振动监测矿山爆破监测案例图片

本次采用中科测控TC-4850爆破测振仪，采集测试振动信号。保障环境安全。

爆破振速在线监测点位布设

位于冷达隧道爆破施工影响范围内的既有林达3号特大桥桥梁墩台的爆破振速监测点位应布设在桥梁墩台面向爆破源一侧的距墩台顶部0.5~1m位置处；根据相关资料，在林达3号特大桥11#桥墩、15#桥墩、19#桥墩、23#桥墩、26#桥墩、29#桥墩、31#桥第 21 页 共 62 页墩、33#桥墩、35#桥、36#~38#桥梁墩台各布设一个爆破振速监测点位。对 于 受 冷 达 隧 道 爆 破 施 工 影 响 的 拍 拉 隧 道 ， 拉 林 铁 路 桥 隧 过 渡 段

K192+223~K192+231.2及拍拉隧道K192+231.2~K192+295二等监测范围内范围内每20m布设一个监测断面；拍拉隧道K192+295~K193+271监测范围内每100m布设一个监测断面；对于监测断面的选择，原则上按照断面间距进行划分，但当隧道内有铁路重要设备及洞室时，监测断面应布置在设备及洞室处。

CHZ系列驻极体电容传声器包含1英寸、1/2英寸和1/4英寸的全系列测量传声器。经过近30项设计和工艺改进、严格的质量控制，使得CHZ系列传声器具备国内同类型产品中最优异的声学性能和长期稳定性。

其中CHZ-211传声器的频率响应范围为6.3Hz~20kHz 2dB，满足IEC1094-4 WS2标准中的频率响应要求，是高精度声学测量的最佳选择。并且CHZ-211传声器的低频截止频率（-3dB）低于3Hz，适合于低频噪声测试。

▲传感器指标

灵敏度：50mv/Pa    ( ±5% )   -26(dB) re(1V/Pa)   ( ±5% )

频率响应：10Hz-10kHz    ±1.5dB;20Hz-20kHz  ±3dB ;1/2.IEC61672一级标准

温度系数：-10℃-50℃，-0.01dB/ ℃   ( 250Hz )

工作温度：-25℃-55℃

压力系数：-0.01dB/kPa    ( 250Hz )

本底噪声：≤17dB

动态范围上限：133dB      失真＜3%

直径：（含保护罩）13.2mm ；(不含保护罩)12.7mm

高度：（含保护罩）17.5mm；（不含保护罩）16.5mm

▲配套TC4850系列采集仪情况：

配套4850-3,量程40dB-133dB( 最高可选配传声器到180dB )

软件分析：涵盖稳态噪声、瞬态噪声以及脉冲噪声等；

时间计权：5ms-2000ms可人为输入分析，覆盖（35ms/125ms和1s时间计权）

典型频响图

传感器优势

·信号线长10米，配套测试专用支架；

·配套噪音适配器，可直接匹配TC-4850/TC-4850N系列测振仪主机。

·根据需求可定制不同量程规格噪音传感器。

TC-4850N网络测振仪配套搭载中科云平台，用于对长期无人值守的测试现场智能远程测控，并无线传输至指定的测控中心形成物联网络。 系统利用4G/3G/2G全网通技术将无线通信与国际互联网等多媒体通信手段相结合来实现超远距离爆破振动监测，完成遥测、遥控、高速无线数据传输。

该系统特别适用于测试环境复杂、复线施工等需要长期监测爆破振动的项目中。

▲采集参数

通 道  数： 三/六通道并行数据采集，可级连扩展

采样速率：最高100K Sps，多档可调

量       程：自适应量程，标准传感器配置0~35cm/s

分  辨  率：0.0001cm/s

读数精度：0.1 %

A / D     ：24 Bit

时钟精度：≤5秒/月

▲记录参数

触发模式： 电平触发模式（手动、单次、连续、外部触发、多台同步触发，如常规爆破振动测试）

                   数据统计模式（30s~1小时间隔内最大值，适合持续振动连续记录，如打桩强夯等）

触发电平：任意可调 (标准传感器0～35cm/s)

记录时长： 1 ~ 5590s，任意可调

延       时： 支持自定义正负延时设置

数据覆盖： 支持自动覆盖

存储容量： 本地等效128G+云端无限容量双存储；本地最大可存5.7万条数据

▲通讯参数

无线模式：  Wi-Fi、4G全网通、3G、2G网络

有线模式：  USB / LAN / 485

传输速率：  100Mbps高速以太网接口

分布控制：   支持不同地域仪器通过互联网集中控制，远程测控管理

终端显示：   支持电脑、手机、掌上电脑等移动设备客户端

报警模式：   短信报警，客户端界面报警，公众号报警推送，API接口推送

▲物理参数

规格：主机185mm × 120mm × 75mm，标配传感器66×66×66mm；

重量： 主机1.8kg/台，标配传感器0.687kg/支；

显示：3.7寸LCD屏，中英文，特征值、波形图显示；

供电：5~12V宽压供电,内置电连续工作3天;选配外挂电池续航可达30天以上；

按键：9个触控按键；

接口：全航空接插件输入输出；

环境：-30~75 ℃，90 ％ RH ，IP64淋溅等级；

▲数据获取

仪器连接电脑取数

现场U盘批量取数/现场屏幕直接查看数据/现场直接打印凭条（需配套接POS打印机）

局域网取数 (WiFi、LAN)

云平台数据远程获取

手机端远程取数（小程序，app客户端）

▲数据分析

频率谱、功率谱、一阶微积分、高低通滤波

二/三矢量合成

萨道夫斯基经验公式计算K和α

分段分析

波形多窗口显示，数据对比

▲事件报告

爆破振动安全评估 GB6722-2014 等

保护物安全距离计算 ，施工安全装药量计算

支持特征值筛选批量导出,

支持标准报告单个多个数据批量导出Word/WPS/PDF等格式

支持炮次/阶段性统计报告导出

支持txt/dat/csv原始数据格式导出二次分析

▲其他功能

支持远程定时开关机，支持省电模式

支持分级用户权限管理

支持定位系统，读取测点位置坐标

支持本地、远程校准仪器零点

支持U盘系统升级和远程升级和维护系统

支持一键启动/停止多台设备

主动与网络信息中心同步时钟

▲传感器及附件选型

标准配置：4850N-3配套1支TCS-3三向速度传感器；4850N-6配套2支三向速度传感器; 频率范围：5～500Hz；量程35cm/s；适用于常规振动监测；

低频速度：选配1～500Hz三向速度传感器，适用于低频段信号监测，如中深孔爆破及硐室爆破、松软土层与水下爆破产生的1~10Hz低频振动；

高灵敏度：选配高灵敏度三向速度传感器，适用于对微小振动信号监测；

加 速  度：选配单向/三向加速度传感器，适用于监测加速度值；量程可选；

冲 击  波：选配空气冲击波/水下冲击波，适用于爆破产生的空气（水下）冲击波超压监测；量程可选；

噪音声压：选配噪音传感器，适用于监测噪音声压等，涵盖稳态噪声、瞬态噪声以及脉冲噪声等。

▲适用领域

• 工程施工环境安全评估 工业精确制造、城市工程、爆破工程、交通工程、军工试验等领域的生产作业和试验现场

• 爆破设计优化及科研课题 爆破设计验证及优化 和 爆破振动数据备案及科研教学。


• 长时间无人值守监测，周期长、频次高或不易到达的振动检测项目 施工现场周边临近铁路既有线路、桥梁、大坝、古建筑、高陡边坡等，需要对保护物进行长期监控 。

• 观测点分布广、点数多的检测项目 铁路客运专线、输油管道等沿线对工程建设项目振动的影响监控 。

• 其他活动诱发的连续性的振动监测 强夯、打桩、重型机械运输等活动诱发的振动检测 及精密设备、大型机电设备与旋转机械的振动监测与隔振地基评测。


 新一代智能爆破测振仪，在原经典TC-4850爆破测振仪基础上全新升级而来，功能更强大，指标全面提升，同时支持6通道并行采集，当前行业里首款款可同时接入2支三向传感器，简化测试，提升效率，节约成本。

▲采集参数

通 道  数： 三/六通道并行数据采集，可级连扩展

采样速率：最高100K Sps，多档可调

量       程：自适应量程，标准传感器配置0~35cm/s

分  辨  率：0.0001cm/s

读数精度：0.1 %

A / D     ：24 Bit

时钟精度：≤5秒/月

▲记录参数

触发模式： 手动、单次、连续、外部触发、同步触发

触发电平：0～10V任意可调 (标准传感器0～35cm/s)

记录时长： 1 ~ 5590s，任意可调

延       时： 支持自定义正负延时设置

数据覆盖： 支持自动覆盖

存储容量： 最大可储存5.7万条（等同于128G闪存，速度快稳定）

▲物理参数

规格：主机185mm × 120mm × 75mm，标配传感器66×66×66mm

重量： 主机1.8kg/台，标配传感器0.687kg/支

显示：3.7寸LCD屏，中英文，特征值、波形图显示；

电源：5V~12V宽压供电，自带电池连续工作3天，通用电压，可外接电池延长续航一个月以上;

按键：9个触控按键，

接口：全航空接插件输入输出

环境：-30~75 ℃，90 ％ RH ，IP64淋溅等级

▲数据获取

仪器连接电脑取数

现场U盘批量取数

支持通过软件上传云平台获取数据

支持现场直接打印凭条（需配套接POS打印机）

▲数据分析

频率谱、功率谱

一阶微积分、高低通滤波、噪音声压分析

二/三矢量合成、分段分析

萨道夫斯基经验公式计算K和α(振速预测、装药量推算)

波形多窗口显示，数据对比

▲事件报告

爆破振动安全评估 GB6722-2014 等

保护物安全距离计算 ，施工安全装药量计算

支持特征值筛选批量导出

支持Word/WPS/PDF等报告多个数据批量导出

支持txt/dat/csv原始数据格式导出二次分析

▲其他功能

支持定时开关机

支持本地、客户端校准仪器零点

支持U盘系统升级和客户端升级和维护系统

支持与客户端一键同步时钟

支持数据报警，低电量低磁盘报警

▲传感器选型

标准配置：

TC-4850-3型配套1支TCS-3三向速度传感器；TC-4850-6型配套2支TCS-3三向速度传感器; 频率范围：5～500Hz；量程35cm/s；适用于常规振动监测

低频速度：选配1～500Hz三向速度传感器，适用于低频段信号监测，如中深孔爆破及硐室爆破、松软土层与水下爆破产生的1~10Hz低频振动

高灵敏度：选配高灵敏度三向速度传感器，适用于对微小振动信号监测

加 速  度：选配单向/三向加速度传感器，适用于监测加速度值；量程可选

冲 击  波：选配空气冲击波/水下冲击波，适用于爆破产生的空气（水下）冲击波超压监测；量程可选

噪音声压：选配噪音传感器，适用于监测噪音声压等，涵盖稳态噪声、瞬态噪声以及脉冲噪声等。

古窑址采用部分窑址搬迁和大部分原址回填的保护方案。窑址原址保护振动监测为监测土体在受到震动时可能发生开裂的情况，以保证及时判断窑址本体是否可能受振动伤害，以及时控制周边施工机械的使用；后期涉及建筑施工此次监测周期长达5年，遂采用太阳能供电自动化振动监测方案，实现全天候无人值守实时监测古遗址，数据超标实时报警。

·具有国家计量器具生产许可证（CMC证书），其测试结果具有计量传递与测试的合法性。

▲ 仪器特点

· 通用性 — 多种记录模式， 完成不同测试要求。 任何通道可与速度、 加速度、 压力等传感器匹配
· 智能化 — 嵌入式处理器， 兼容性及扩展性强， 设置、采集、显示、通讯都能快速完成
· 易用性 — 七键键盘、LCD 液晶屏、结构简洁清晰的中文菜单，使操作简单快速

▲ 主要指标

· 功能集成化：  高度智能化自带嵌入式计算机模块；采样后能立即预览最大值、频率及波形等参数,无需外接电脑支持
· 三向传感器：  配备X,Y,Z三维一体速度传感器,并配套三矢量合成分析软件,现场传感器安置 与测量后读数都很方便
· A/D 分辨率： 16位高精度记录,量化台阶可精细到1/65536
· 量           程：  0.001cm/s-35cm/s,能完全涵盖爆破振动所需全部量程，无需再另设量程
· 大容量存 储：  最大可记录1024段数据,可根据需要自行分段,灵活分配；消除因误触发造成的数据丢失
· 频  响 范 围：  能完全覆盖工程爆破所需的频段
· 触 发 记  录：  使用者能根据自身测试需要，直接输入速度、电压等物理量值进行测量。更方便直观
· 信 号 输  入：  双向航空接头；抗干扰能力更强；接插方便；防尘防霉、坚固结实；使用寿命更长
· 数 据 通  信：  标准USB2.0接口,数据输出方式更快捷，接口更通用；可选配GPRS短信报警模块
· 供           电：  内置可充电锂电池（充电器自重仅50g）,供电时间延长至60个小时
· 安           全：  仪器为全密封铸铝外壳,坚固、防尘、防潮，适合各种恶劣工程爆破环境

▲振动监测

· 通  道 数：      三通道并行采集
· 频率范围：     5～300 Hz (标配速度传感器,可选配其他类型传感器)
· 监测标准：     《爆破安全章程》（GB6722-2014）
· 许 可  证：      国家制造计量许可证书（CMC）川制00000395
· 量      程：      自适应量程无需设置,最大35 cm/s
· 分 辨  率：      0.001cm/s
· 读数精度：      0.1 %
·   A/ D    ：      16 Bit
· 触发模式：      内触发，外触发
· 触发电平：      0～35cm/s任意可调设置
· 时钟精度：      ≤5秒/月

▲振动记录

· 记录模式：      手动、单次、多次分段、连续
· 记录时长：      1秒~160秒，任意可调
· 负 延  时：      1毫秒~160秒，任意可调
· 采 样  率：      1K ~ 50K sps，多档可调
· 存储容量：     128 M flash内存（可记录1024段数据）

▲使用环境

· 电    池≥：      60小时（连续采样）
· 适应环境：      -10 ℃ ～ 75 ℃，20～ 100％ RH无冷凝
· 防护等级：      IP64淋溅等级
