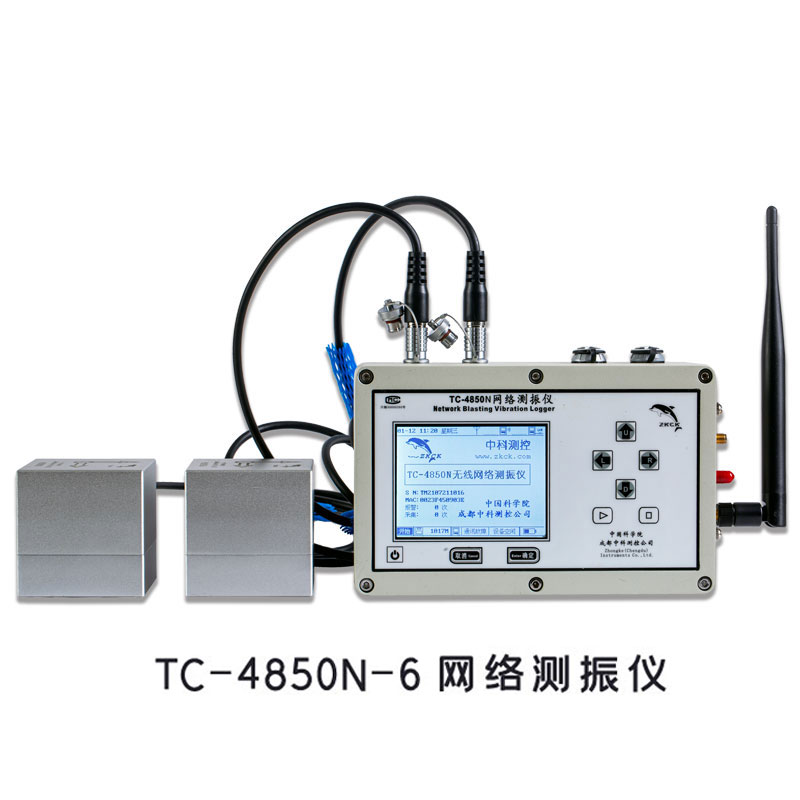

新一代智能网络爆破测振仪，在原TC-4850N网络测振仪基础上全新升级而来，功能更强大，指标全面提升，同时支持6通道并行采集，当前行业里唯一一款可同时接入2支三向传感器，简化测试，提升效率，节约成本。

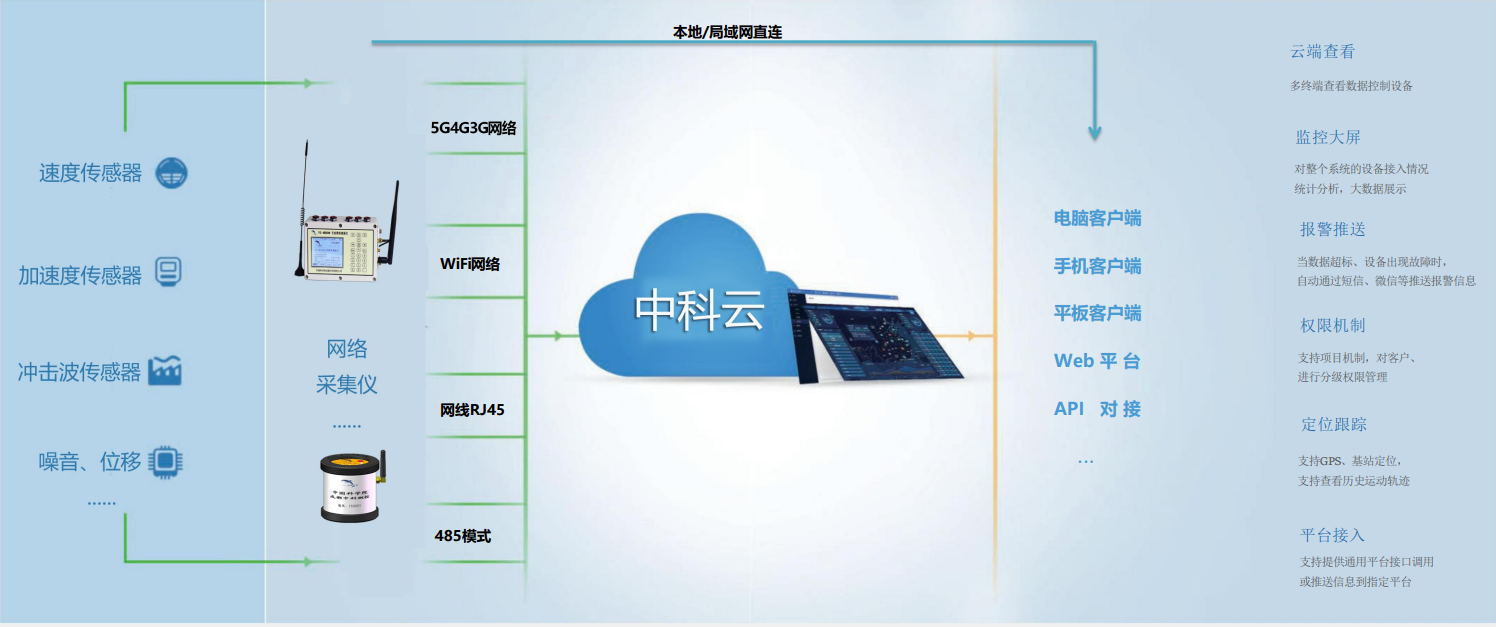

TC-4850N网络测振仪配套搭载中科云平台，用于对长期无人值守的测试现场智能远程测控，并无线传输至指定的测控中心形成物联网络。 系统利用5G/4G/3G/2G全网通技术将无线通信与国际互联网等多媒体通信手段相结合来实现超远距离爆破振动监测，完成遥测、遥控、高速无线数据传输。

该系统特别适用于测试环境复杂、复线施工等需要长期监测爆破振动的项目中。

也适用于长时间连续振动测试，如强夯、打桩、重型机械运输等活动诱发的振动检测及精密设备、大型机电设备与旋转机械的振动监测与隔振地基评测。

▲采集参数

通 道  数： 三/六通道并行数据采集，可级连扩展

采样速率：最高100K Sps，多档可调

量       程：自适应量程（标准传感器配置0~35cm/s）

分  辨  率：0.0001cm/s

读数精度：0.1 %

A /D精度：24 Bit

时钟精度：≤5秒/月

▲记录参数

触发模式： 电平触发模式（手动、单次、连续、外部触发、多台同步触发，如常规爆破振动测试）

                   数据统计模式（结合电平触发以30s~1小时的间隔记录连续振动数据的最大值，同时还会记录超过阀值的瞬间振动数据。适合长时间持续振动连续记录，如打桩 强夯等）

触发电平：任意可调 (标准传感器0～35cm/s)

记录时长： 1 ~ 5590s范围内任意可调

延       时： 支持自定义正负延时设置

数据覆盖： 支持自动覆盖

存储容量： 本地最大可存5.7万条数据，本地等效128G+云端无限容量双存储；

▲通讯参数

无线模式：  Wi-Fi、5G/4G全网通、3G、2G网络

有线模式：  USB / LAN / 485

传输速率：  100Mbps高速以太网接口

分布控制：   支持不同地域仪器通过互联网集中控制，远程测控管理，批量控制

终端显示：   支持电脑、手机、掌上电脑等移动设备客户端

报警模式：   短信报警，客户端界面报警，公众号报警推送，API接口数据推送

▲物理参数

规格：主机185mm × 120mm × 75mm，标配传感器66×66×66mm；

重量： 主机1.8kg/台，标配传感器0.687kg/支；

显示：3.7寸LCD屏，中英文，特征值、波形图显示；

供电：5~12V宽压供电,内置电连续工作3天;选配外挂电池续航可达30天以上；

按键：9个触控按键；

接口：全航空接插件输入输出；

环境：-30~75 ℃，90 ％ RH ，IP64淋溅等级；

▲数据获取

仪器连接电脑取数

现场U盘批量取数/现场屏幕直接查看数据/现场直接打印凭条（需配套接POS打印机）

局域网取数 (WiFi、LAN)

云平台数据远程获取

手机端远程取数（小程序，app客户端）

▲数据分析

频率谱、功率谱、一阶微积分、高低通滤波

二/三矢量合成

萨道夫斯基经验公式计算K和α

分段分析

波形多窗口显示，数据对比

▲事件报告

爆破振动安全评估 GB6722-2014 等

保护物安全距离计算 ，施工安全装药量计算

支持特征值筛选批量导出,

支持标准报告单个多个数据批量导出Word/WPS/PDF等格式

支持炮次/阶段性统计报告导出/统计模式报告导出

支持txt/dat/csv原始数据格式导出二次分析

▲其他功能

支持远程定时开关机，支持省电模式

支持分级用户权限管理

支持定位系统，读取测点位置坐标

支持本地、远程校准仪器零点

支持U盘系统升级和远程升级和维护系统

支持批量控制一键启动/停止多台设备

主动与网络信息中心同步时钟

▲传感器及附件选型

标准配置：4850N-3配套1支TCS-3三向速度传感器；4850N-6配套2支三向速度传感器; 频率范围：5～500Hz；量程35cm/s；适用于常规振动监测；

低频速度：选配1～500Hz三向速度传感器，适用于低频段信号监测，如中深孔爆破及硐室爆破、松软土层与水下爆破产生的1~10Hz低频振动；

高灵敏度：选配高灵敏度三向速度传感器，适用于对微小振动信号监测；

加 速  度：选配单向/三向加速度传感器，适用于监测加速度值；量程可选；

冲 击  波：选配空气冲击波/水下冲击波，适用于爆破产生的空气（水下）冲击波超压监测；量程可选；

噪音声压：选配噪音传感器，适用于监测噪音声压等，涵盖稳态噪声、瞬态噪声以及脉冲噪声等。

▲适用领域

• 工程施工环境安全评估 工业精确制造、城市工程、爆破工程、交通工程、军工试验等领域的生产作业和试验现场

• 爆破设计优化及科研课题 爆破设计验证及优化 和 爆破振动数据备案及科研教学。


• 长时间无人值守监测，周期长、频次高或不易到达的振动检测项目 施工现场周边临近铁路既有线路、桥梁、大坝、古建筑、高陡边坡等，需要对保护物进行长期监控 。

• 观测点分布广、点数多的检测项目 铁路客运专线、输油管道等沿线对工程建设项目振动的影响监控 。

• 其他活动诱发的连续性的振动监测 强夯、打桩、重型机械运输等活动诱发的振动检测 及精密设备、大型机电设备与旋转机械的振动监测与隔振地基评测。
