微振监测设备

★★★振动监测/网络实时/高灵敏度/高精度/高信噪比/中科测控推荐 ★★★
★★★满意技术支持 / 软、硬件终生免费升级/稳定可靠,行业领先 ★★★
电话: 13088055927 / 028-85238246
摘要:中科测控在现有4850N 网络测振仪的基础上,研发出一款精度更高,信号分辨率达到微伏级的振动测量仪器,主要应用于爆破振动监测、振动物探行业的现场背景噪声调查、大型水坝/桥梁的振动监测、天然地震波监测。新一代仪器测量频带范围和灵敏度也进一步得到拓展,仪器内置全网通4G模块和WiFi,在任何有手机或wifi信号的地方,可经互联网高速上传测试数据到云服务器。用户可在任何地方迅速查看数据,遥控仪器工作状态

通 讯 便 捷:  具有局域网、手机信号、公网等方式的自由组网,按现场信号状况组建分布式测控系统

高速处理器: 采用低功耗高速处理器,可实现 4 通道并行数据采集;

高性能传输:  以太网接口传输速度达 100Mbps,稳定传输数据速率可达 6MB/s;

显示功能强:  高分辨率液晶屏,采用 Windows 风格菜单和窗体系统,并提供完善的波形分析功能;

无 线 接入:   内置4G全网通(移动、联通、电信全面支持)无线网络通讯及WiFi通讯;

有 线 接入:   支持USB/LAN/WAN/ADSL 有线网络接入;

多级别报警:  支持远程主动事件报告,设置对应的报告事件类型,主动实时向用户发送报警信息;

多平台支持:  支持手机、掌上电脑等移动设备客户端,可随时随地进行系统管理与维护;

小巧和便携:  体小轻便,易于携带,更能适用于各种工地现场。

▲振动监测

·通 道  数:      四通道64Ksps 并行数据采集,可级连扩展至32通道

·频率范围:      5~500 Hz(标配), DC~100 Hz(选配),1~500 Hz(低频)

·许 可  证:      国家制造计量许可证书(CMC)川制00000395

·量      程:       自适应量程无需设置,最大40 cm/s

·分 辨 率:       大于1uV的振动信号都可以识别 (加速度:10-6 m/ s、 速度:  4*108 m/s)

·仪器本底噪声:  0.25uv rms.

·A / D    :       24 Bit

·触发模式:      内触发,外触发,同步触发

·触发电平:      0~10V (0~40cm/s) 任意可调

·时钟精度:      ≤5秒/月

▲通讯及终端

·有线模式:     USB / LAN / WAN / ADSL/

·无线模式:     无线局域网(Wifi)、移动联通电信4G全网通等

·传输速率:     100Mbps高速以太网接口,稳定传输速率可达6 MB/s

·终端显示:     PC端软件、手机、掌上电脑等移动设备客户端及浏览器web端

·短信报警:     可设置普通紧急4组号码

·开 关  机:     支持远程定时开关机

·权限管理:     支持分级用户权限管理(包括 查看、删除数据,设置参数,采集控制等)

·分布控制:     支持各不同地域仪器通过互联网集中控制,远程测控管理

▲振动记录

·记录模式:      手动、单次、多次分段、连续

·采样速率:      1K,2K,4K,8K,16K,32K,64K,可调

·存储容量:      可扩展,内置flash储存器,自带内存读写,速度快稳定,最大可储存约57000条

▲使用环境

·电       池:      大于30小时

·适应环境:      -10 ℃ ~ 75 ℃,90% RH无冷凝

·防护等级:      IP64淋溅等级

▲设备规格

·主机大小:      185mm × 120mm × 80mm

·探头大小:      66mm × 66mm × 66mm

·重      量:      1.8Kg

·供电方式:      可充电专用锂电池,可外接电源持续供电

·显示方式:      3.7寸320×240全中文液晶显示屏

·用户界面:      PVC键盘

·接       口:      全航空插接件输入输出

▲分析报告

·数据分析:      频率谱、功率谱、一阶积分、一阶微分、矢量合成、高低通滤波等

·监测报告:      监测点信息录入,报告表自动生成,一键式打印

·数据存档:      支持TXT/Word/dat多格式导出、支持批量导出报告

▲应用举例

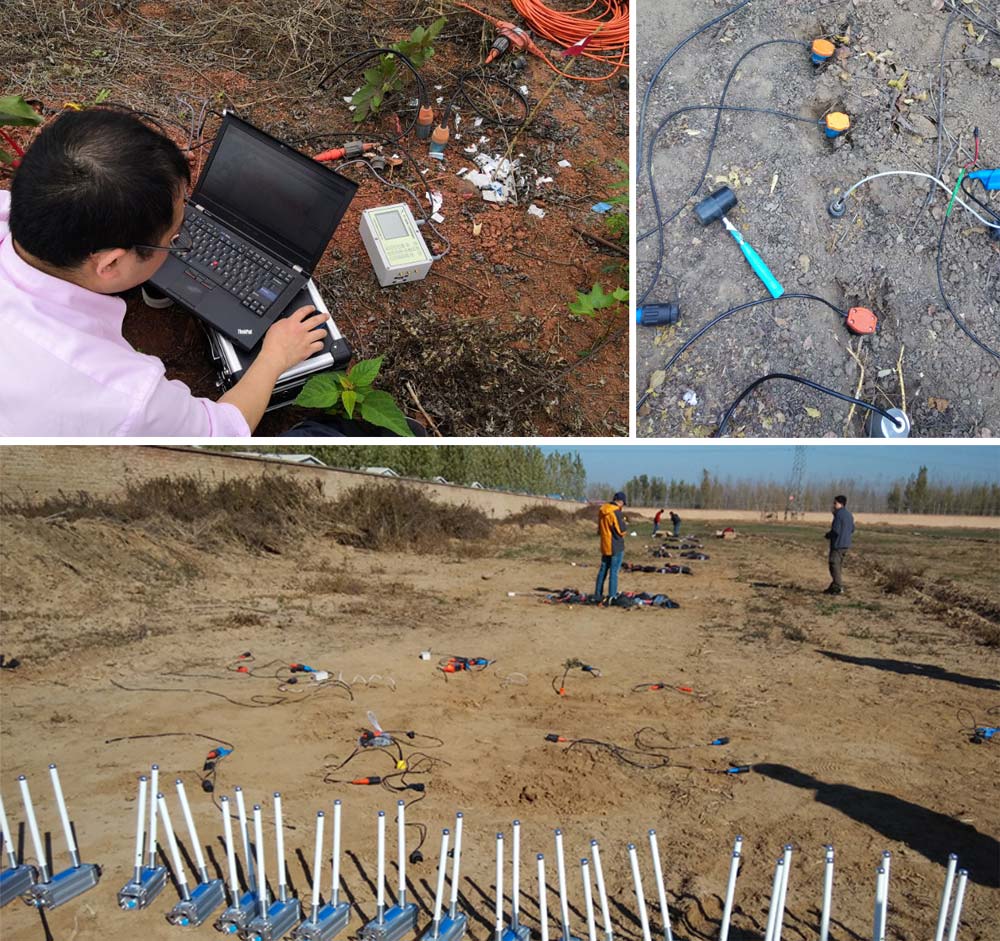

1. 中科测控与中石油西南油气田科技部(东方物探西南分公司)联合推出一种针对石油振动物探现场的背景噪音(微振)环境调查,该仪器能再振动物探施工之前简洁快速摸清爆破测振环境周边存在的各种振动噪音干扰源,如地下泵房、建筑施工、各种机械振动等,从而再正式振动物探滤波中去掉以上干扰因素。

2. 在页岩油气勘探中产生的压裂微振监测中,该仪器也能发挥较大的优势,如小巧便携、灵敏度高、带数据无线发射与网络功能等

3. 本仪器在大型建筑的振动地质调查中也能发挥重要作用。

4. 用于高铁运行程中路基的振动监测与路基下沉的判断方面也很有效。

5. 用于对天然地震、大地脉动以及弱振动的监测。
