摘要: 中科测控研发高精度,桥梁振动测量仪器,主要应用于振动监测、大型水坝/桥梁的振动监测,仪器内置全网通4G模块和WiFi,在任何有手机或wifi信号的地方,可经互联网高速上传测试数据到云服务器。用户可在任何地方迅速实时查看数据及实时接收报警信息,遥控仪器工作状态。

▲ 设备概述

    当前我国各项基本建设突飞猛进地发展,“一带一路”也大力推进,总跨度30M以上的各种桥梁已有70余万座。

      为保证其中重要与大型桥梁的运行安全,根据中华人民共和国交通运输行业标准 JT/T1037-2016 《公路桥梁结构安全监测系统技术规程》的要求,和我公司当前的《测振技术开发计划》推出了一系列针对运行桥梁结构安全的多项监测设备,适用于由风振、车振、地震、爆破、施工,船撞击等引起的桥梁振动监测。实现桥梁结构体或测量构件的振动加速度、速度、频率等相关量的无线测量。主要监测内容涵盖:

1、 桥梁的荷载与环境(包括:车辆荷载,车船撞击,风速,风向,风压,温湿度,地震等)。

2、 桥梁结构整体响应(包括:主梁横竖向,拱顶三向振动加速度等)

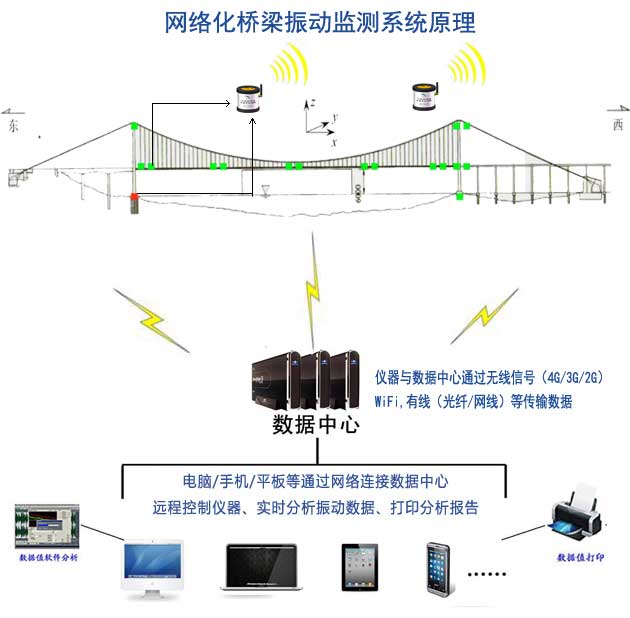

▲ 系统构成

两种系统模式:

1)传感器、数采、数传 三位一体模式(>>如6850型一体化测振仪)

2)传感器(外置)+ 数采、数传(分体)模式(>>如微振传感器+4850N型测振仪)

▲ 仪器优势

·承袭中科院成都科学仪器研制中心30年来积累的技术资源,精心打造具有当前国际先进水平的便携式测振仪。

·产品已由微软公司严格技术测试认定与windows系统达到100%兼容和稳定,特获微软WHQL硬件质量认证书。

·具有国家计量器具生产许可证(CMC证书),其测试结果具有计量传递与测试的合法性。

▲ 安装与分析

1、仪器安装

①将桥梁微震加速度传感器固定(螺钉或粘合)在桥梁的振动敏感部位(即测点上),一般是在桥面上每个拱跨中央的两侧,或桥的两个侧面(桥墩顶部)拱顶、塔顶等。

②若是TC4850NQ(即数采、数传部分)固定在测点附近并适当遮蔽(蔽雨雪风尘),专用信号线与传感器连接,并根据测试环境、对象、目的等因素对仪器设置一定的振动触发门槛(防止干扰信号引起误触发以致记录大量无用的微振数据)。

③若是6850型测振仪,可将仪器直接固定在测点上, 并根据测试环境、对象、目的等因素对仪器设置一定的振动触发门槛(防止干扰信号引起误触发以致记录大量无用的微振数据)。

2、数据传输

  本系统均利用手机信号或Wifi网络方式传送数据至上位机或数据服务平台。测试人员可远程、长时间(24小时*365天)监测桥梁振动数据。

3、 数据处理与分析

  上位机或数据服务平台最后获得的是各测点上传的振动加速度数据,是以横轴为时间轴,纵轴为加速度值的振动曲线图。可测到数千条这样的振动曲线图,同时经过傅立叶变换(FFT处理)或半波主频的方式可获得相关的幅频特性曲线图。(横轴为频率,纵轴为加速度变化幅值)。

注:

  同时本公司正在开发相关模态参数识别软件,主要是针对桥梁结构的固有频率、振型、阻尼系数等,以帮助桥梁检测用户,通过对桥梁固有频率的改变情况,来判断桥梁结构的变化、损坏或异常。以便对桥体做出科学的安全评估。

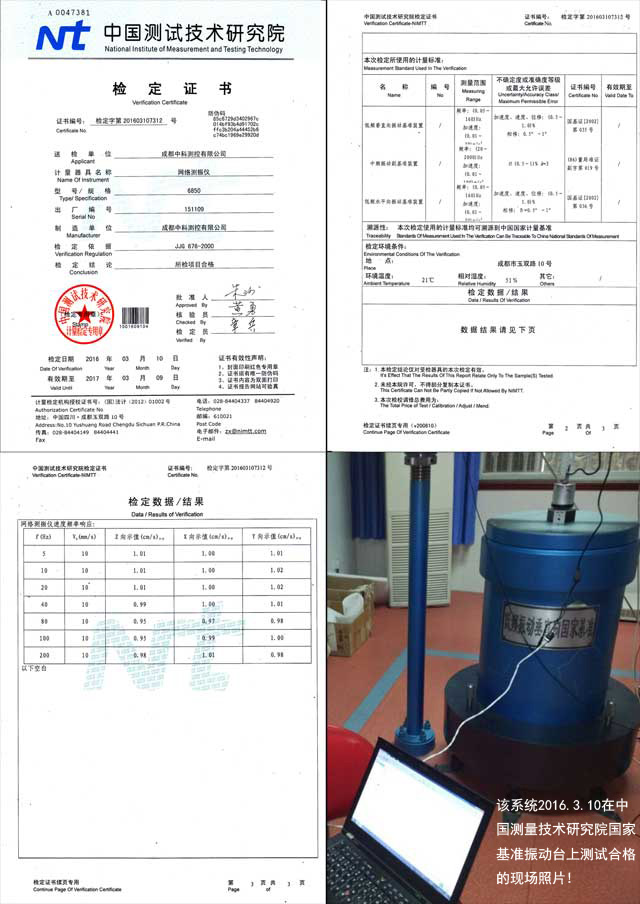

中测院检定证书

6850网络测振仪证书
